Выключатель заднего омывателя

Процедуры ремонта

осмотр

Многофункциональный переключатель осмотр

[Тип BCM]

1. Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

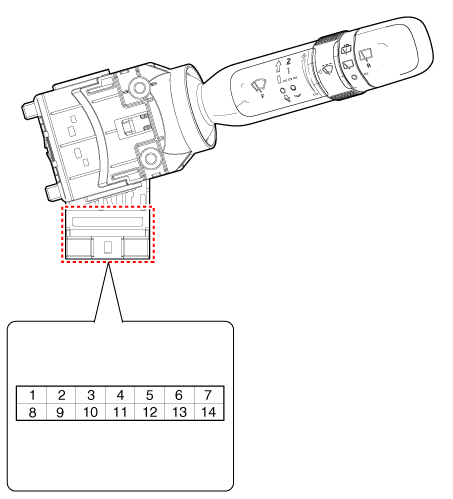

   [Левая ручка Водить машину]

   Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
   Переключатель переднего стеклоочистителя	ТУМАН	1-9	330
   	ВЫКЛЮЧЕННЫЙ		∞
   	Прерывистый (АВТО)		800
   	НИЗКИЙ		1800
   	ВЫСОКИЙ		5700
   Переключатель заднего стеклоочистителя	ВЫКЛЮЧЕННЫЙ	9-16	∞
   	НИЗКИЙ		910
   	ВЫСОКИЙ		2910

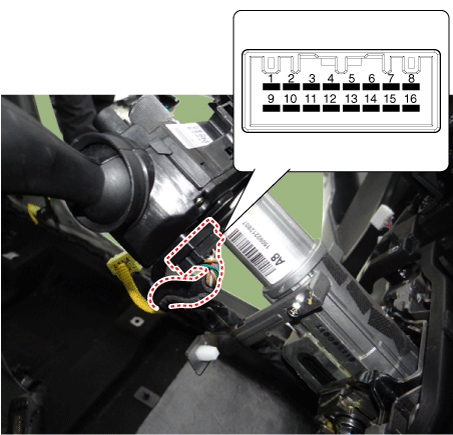

   [Правая ручка Водить машину]

   Выключатель	Положение переключателя	Терминал переключения	Сопротивление (Ом, ±3,5%)
   Переключатель переднего стеклоочистителя	ТУМАН	3-16	330
   	ВЫКЛЮЧЕННЫЙ		∞
   	Прерывистый (АВТО)		800
   	НИЗКИЙ		1800
   	ВЫСОКИЙ		5700
   Переключатель заднего стеклоочистителя	ВЫКЛЮЧЕННЫЙ	9-16	∞
   	НИЗКИЙ		910
   	ВЫСОКИЙ		2910

Осмотр (с KDS/GDS)

1. 1

   В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (KDS/GDS).

   Диагностическая система (KDS/GDS) предоставляет следующую информацию.

   1. Самодиагностика: проверка неисправности и кодового номера (DTC)

   2. Текущие данные: проверка состояния входных/выходных данных системы.

   3. Проверка срабатывания: Проверка состояния работы системы

   4. Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2. 2

   Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки. для проверки автомобиля тестером.

3. 3

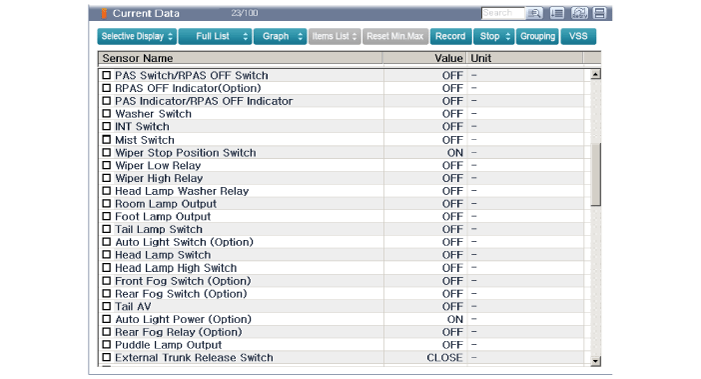

   Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.



[Тип без BCM]

1. Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

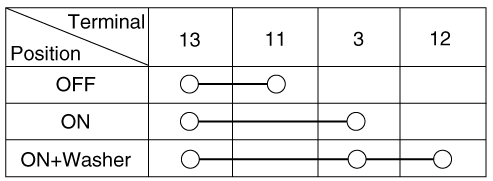

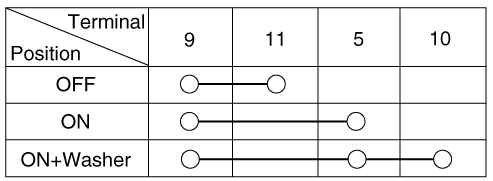

   Задний стеклоочиститель & Переключатель омывателя

   [левый руль]



   [Правый руль]
