Kia Rio: система смарт-ключа / диагностика смарт-ключа

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Система смарт-ключей / Диагностика смарт-ключа

Процедуры ремонта
осмотр

Самодиагностика с Инструмент сканирования

Он сможет быстро диагностировать дефекты системы SMART KEY с помощью KDS/GDS. KDS/GDS может принудительно управлять приводом, контролировать входные/выходные значения и самостоятельно диагноз.

Следующие три функции будут серьезной проблемой в системе SMART KEY.

1.

Проблема с вводом устройства SMART KEY.

2.

Проблема в блоке SMART KEY.

3.

Проблема с выходом устройства SMART KEY.

Таким образом, следующие три диагноза будут основным решением проблемы. процесс.

1.

Блок SMART KEY Проблема ввода: диагностика переключателя

2.

Проблема с блоком SMART KEY: диагностика связи

3.

Проблема с выходом блока SMART KEY: диагностика антенны и переключателя

Диагностика переключателя

1.

Подключите кабель KDS/GDS к разъему канала передачи данных на стороне водителя. нижней панели аварийной площадки, включите питание KDS/GDS.

2.

Выберите модель автомобиля, а затем систему SMART KEY.

3.

Выберите «Устройство SMART KEY».

4.

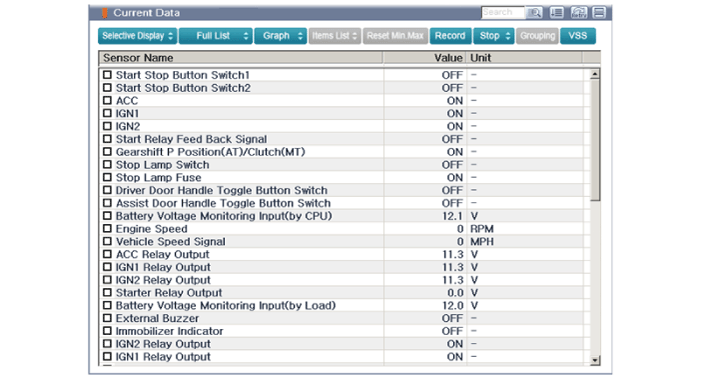

После включения IG выберите «Текущие данные».

5.

Вы можете увидеть положение каждого переключателя на сканере после подключения процесс «текущие данные».

Отображать
Описание
FL Переключить SW
ON : Кнопка на ручке двери водителя включена.
FR Переключить ПО
ON : Кнопка на вспомогательной ручке двери включена.
Задняя дверь открыта SW
ON : Кнопка крышки багажника включена.
Положение шестерни P
ON: Рычаг переключения передач находится в положении P.
IGN 1
ON: переключатель IGN находится в положении IG.
АКК
ON: переключатель IGN находится в положении ACC.
Тормоз SW
ON : Тормозной выключатель включен.

Диагностика связи С KDS/GDS (самодиагностика)

1.

Диагностика связи проверяет, работает ли каждый связанный компонент нормальный.

2.

Подключите кабель KDS/GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.

3.

После включения зажигания выберите «DTC».

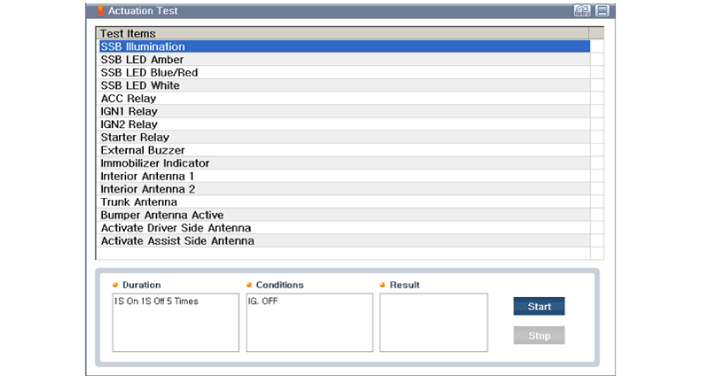

Диагностика срабатывания антенны

1.

Подключите кабель KDS/GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.

2.

После включения зажигания выберите «Проверка действия».

3.

Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью KDS/GDS.

4.

Если светодиод смарт-ключа мигает, смарт-ключ исправен.

5.

Если светодиод смарт-ключа не мигает, проверьте напряжение смарт-ключа. батарея.

6.

Активация антенны

–

Внутренняя антенна 1

–

Внутренняя антенна 2

–

Антенна багажника

–

Бамперная антенна

–

Антенна двери водителя

–

Вспомогательная дверная антенна

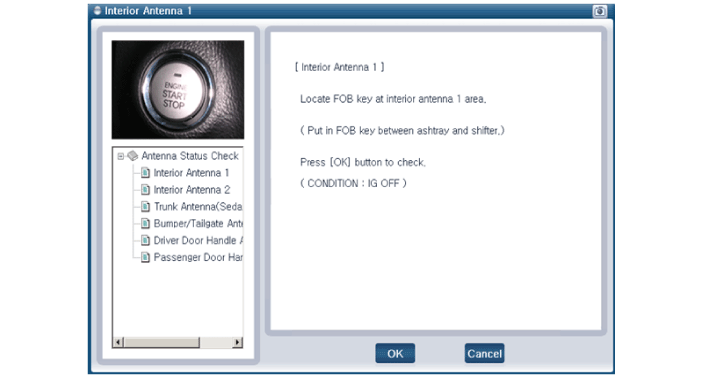

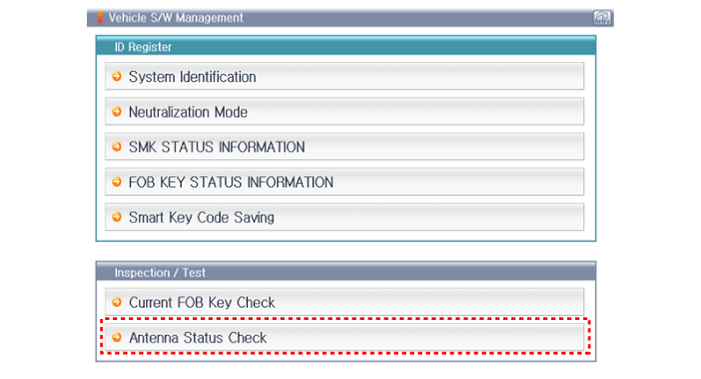

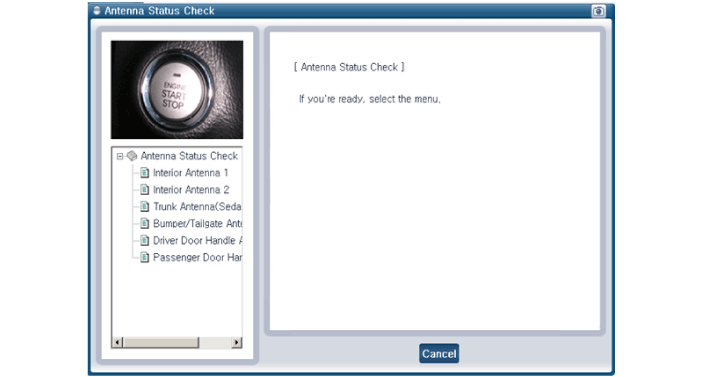

Проверка состояния антенны

1.

Подключите кабель KDS/GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.

2.

Выберите «Проверка состояния антенны».

3.

После включения IG выберите «Проверка состояния антенны».

4.

Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью KDS/GDS.

5.

Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.

6.

Состояние антенны

–

Внутренняя антенна 1

–

Внутренняя антенна 2

–

Антенна багажника

–

Бамперная антенна

–

Антенна двери водителя

–

Вспомогательная дверная антенна

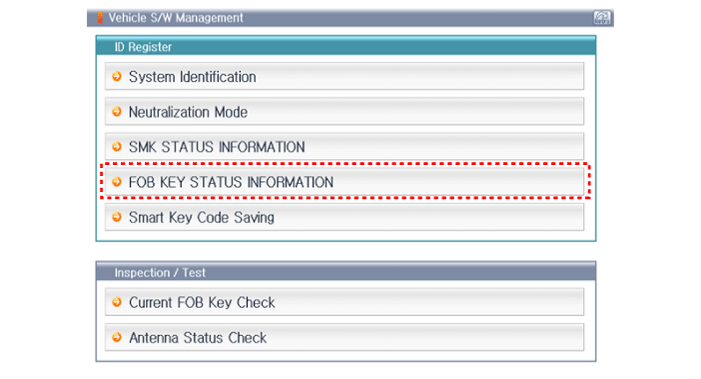

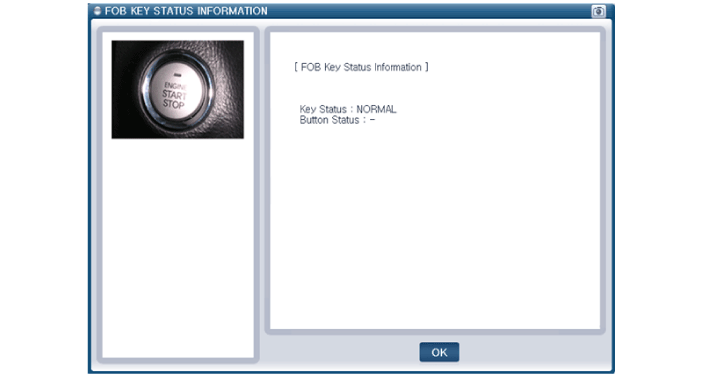

Проверка статуса FOB

1.

Подключите кабель KDS/GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.

2.

После включения зажигания выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелка».

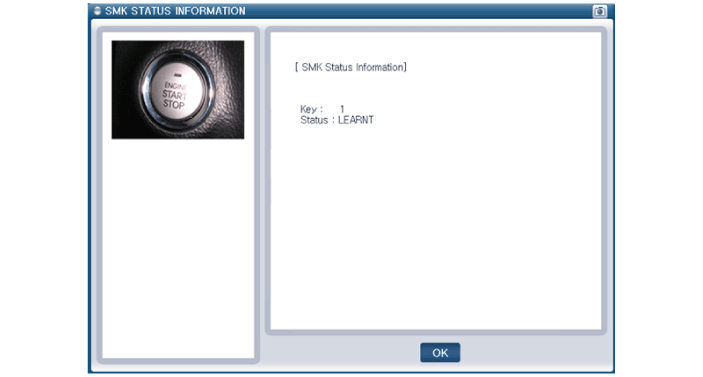

Проверка состояния смарт-ключа

1.

Подключите кабель KDS/GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.

2.

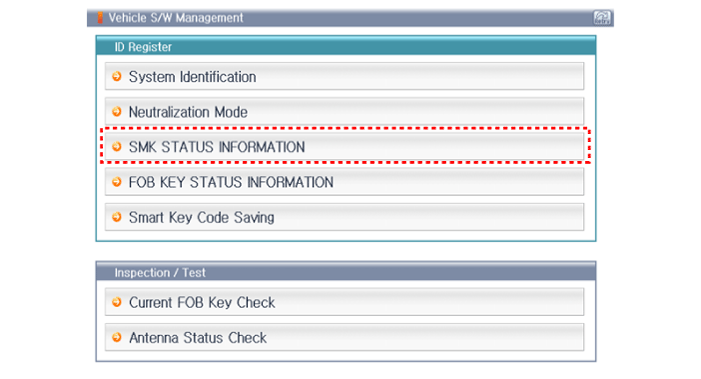

После включения зажигания выберите «SMK STATUS INFO».

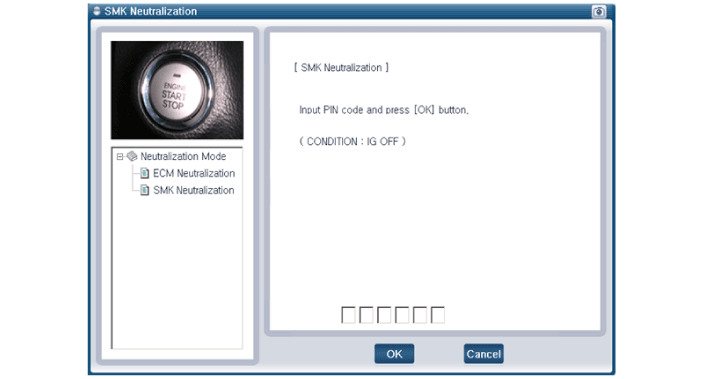

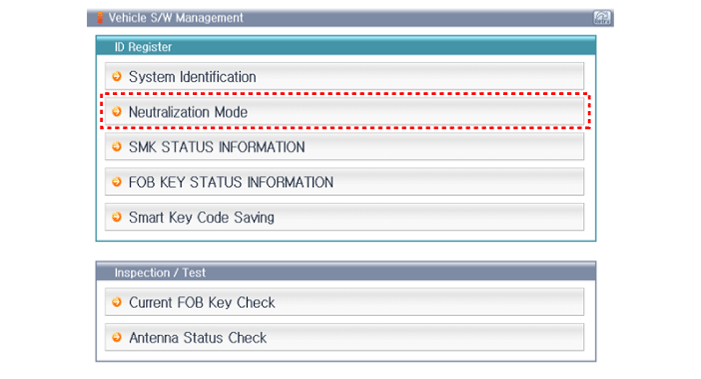

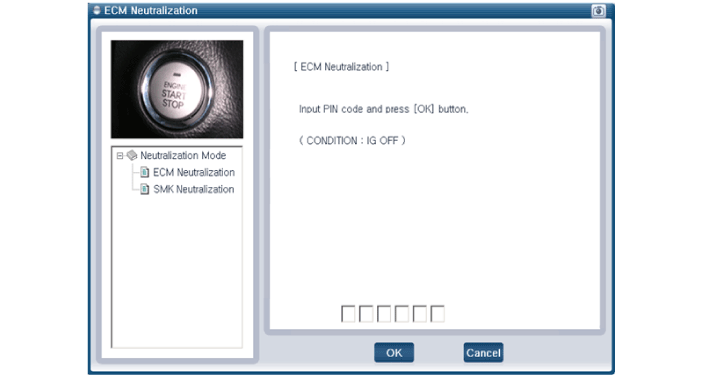

Статус нейтрализации Проверять

1.

Подключите кабель KDS/GDS к разъему канала передачи данных на стороне водителя. нижняя панель аварийного щитка.

2.

После включения зажигания выберите «Режим нейтрализации».
