Kia Forte: внутренняя отделка / отделка центральной стойки

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Кузов (внутри и снаружи) / Внутренняя отделка / Отделка центральной стойки

Компоненты и расположение компонентов

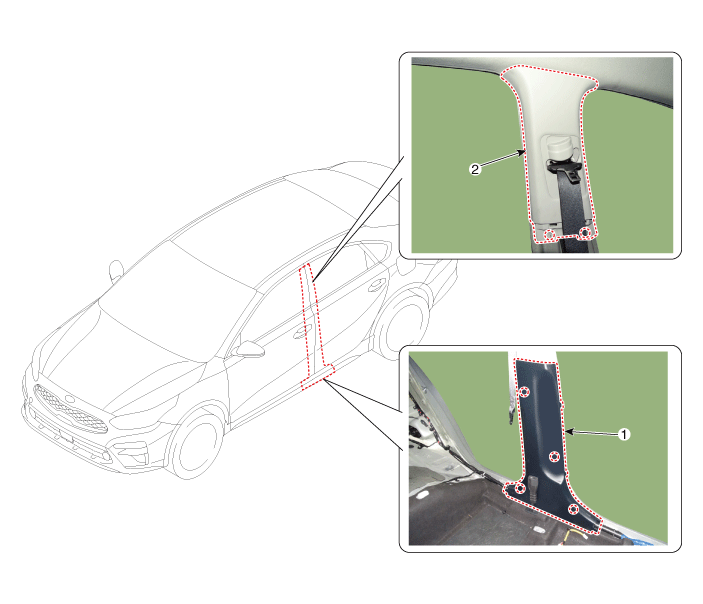

Расположение компонента

1. Нижняя обшивка центральной стойки

2. Верхняя обшивка центральной стойки

Процедуры ремонта

Замена

[Нижняя отделка центральной стойки]

•	Наденьте перчатки, чтобы не поранить руки.

•	При удалении плоской отверткой или съемником оберните защитная лента вокруг инструментов для предотвращения повреждения компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Аккуратно снимите боковой уплотнитель передней двери.

2.	Аккуратно снимите боковой уплотнитель кузова задней двери.

3.	Снять обшивку порога передней двери. (См. Отделка салона — «Отделка дверных протертостей»)

4.	Снять обшивку порога задней двери. (См. Отделка салона — «Отделка дверных протертостей»)

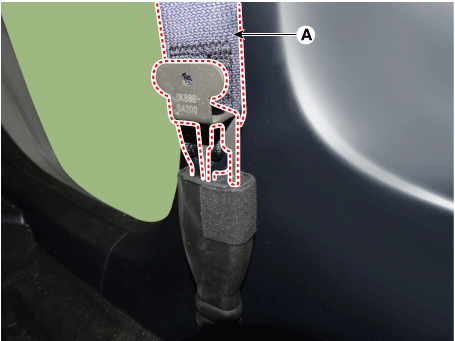

5.	Снимите ремень безопасности (A) с системы EFD с помощью SST (0K888-D4200).

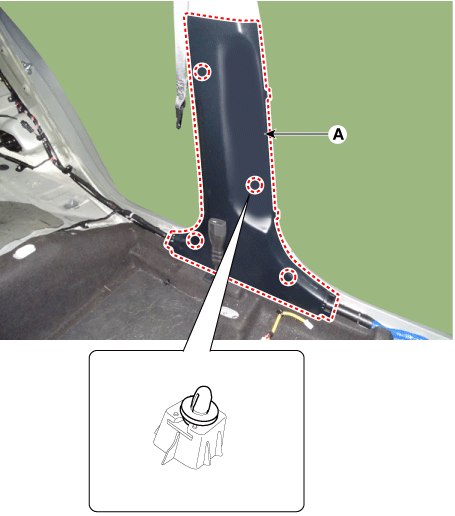

6.	С помощью отвертки или съемника снимите нижнюю облицовку центральной стойки (А).

Для установки выполните процедуру удаления в обратном порядке.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).

[Верхняя отделка центральной стойки]

Наденьте перчатки, чтобы не поранить руки.

•	При удалении плоской отверткой или съемником оберните защитная лента вокруг инструментов для предотвращения повреждения компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите нижнюю облицовку центральной стойки. (См. Отделка салона — «Отделка центральной стойки»)

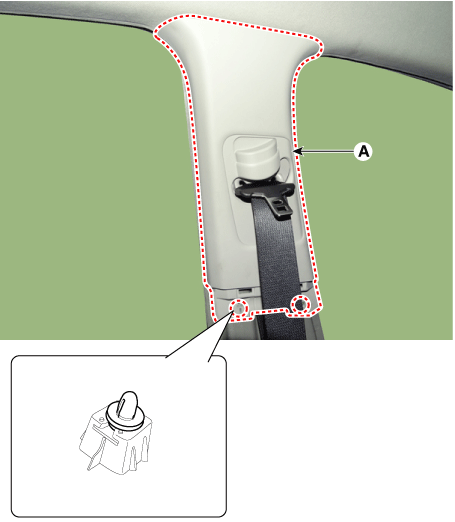

2.	С помощью отвертки или съемника снимите верхнюю облицовку центральной стойки (А).

Для установки выполните процедуру удаления в обратном порядке.

Замените все поврежденные зажимы (или фиксаторы штифтового типа).
