Отделка задней стойки

Компоненты и расположение компонентов

Расположение компонента

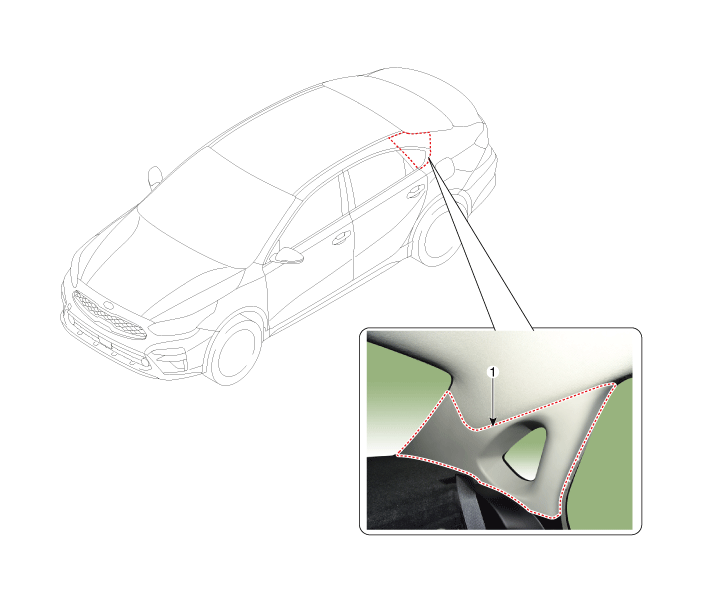

[4 двери]

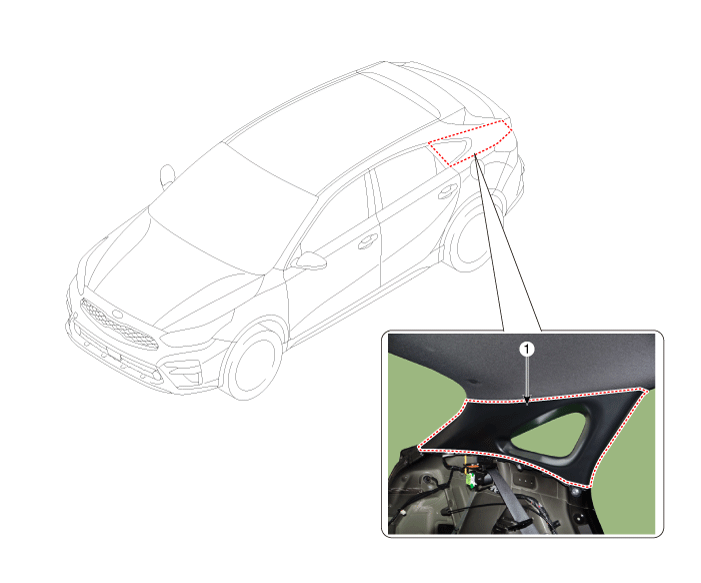

[5 дверь]

Процедуры ремонта

Замена

[4 двери]

1. 1

   Снимите облицовку задней стойки.

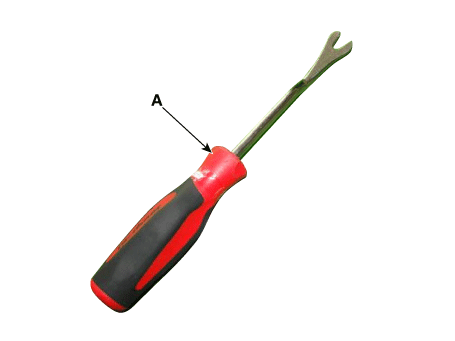

   1. Чтобы снять обшивку задней стойки, используйте приспособление для снятия застежек (A), расположенное ниже. должен быть использован.

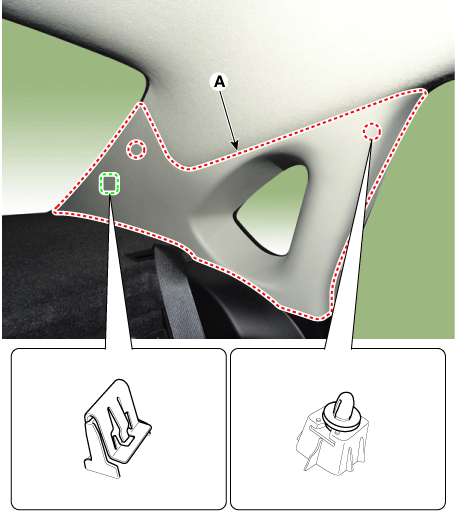

   2. Снимите облицовку задней стойки (А).



2. 2

   Для установки выполните процедуру удаления в обратном порядке.

[5 дверь]

1. 1

   Снимите обшивку задней колесной арки.

   (См. Отделка салона — «Отделка задней колесной ниши»)

2. 2

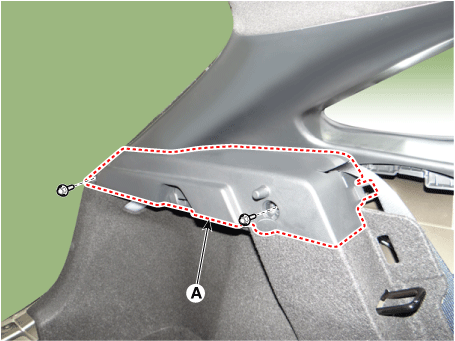

   Подняв колпачки вспомогательных рукояток и ослабив крепежные болты, снимите боковую накладку полки (А).

   Момент затяжки : 7,8–11,8 Н·м



3. 3

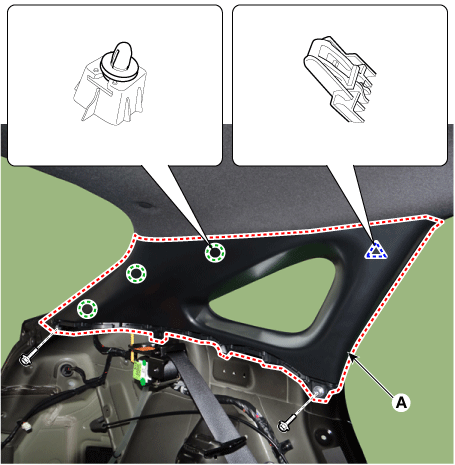

   Отверните болты крепления и снимите облицовку задней стойки (А).

   Момент затяжки : 7,8–11,8 Н·м



4. 4

   Для установки выполните процедуру удаления в обратном порядке.
