Подлокотник консоли

Компоненты и расположение компонентов

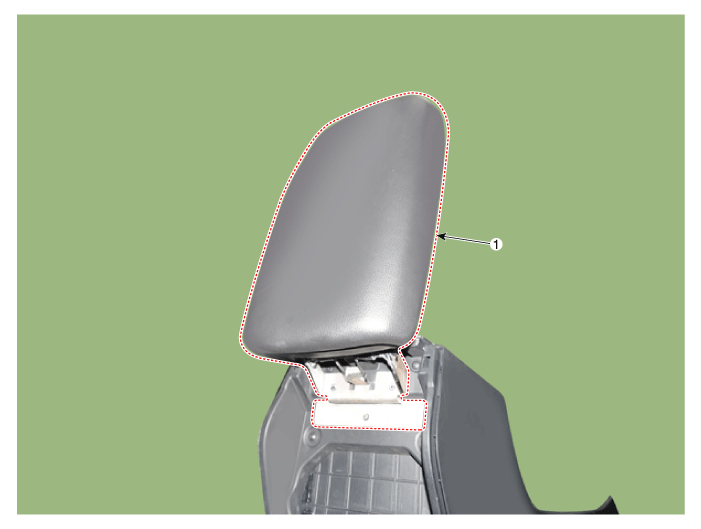

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите напольную консоль в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

2. 2

   Снимите крышку задней консоли.

   (См. Напольная консоль — «Крышка задней консоли»)

3. 3

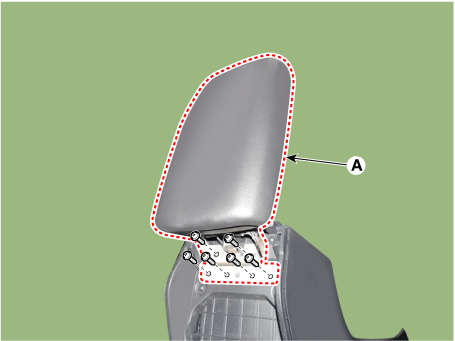

   Ослабьте крепежные винты и снимите подлокотник консоли (А).



4. 4

   Для установки выполните процедуру удаления в обратном порядке.
