Сборка напольной консоли

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

[Ручная консоль]

1. 1

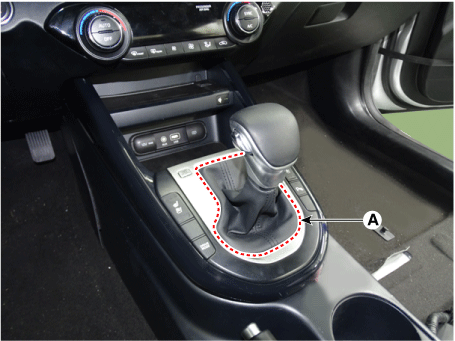

   Снимите ручку переключения передач и пыльники (A), повернув ручку против часовой стрелки. направление.



2. 2

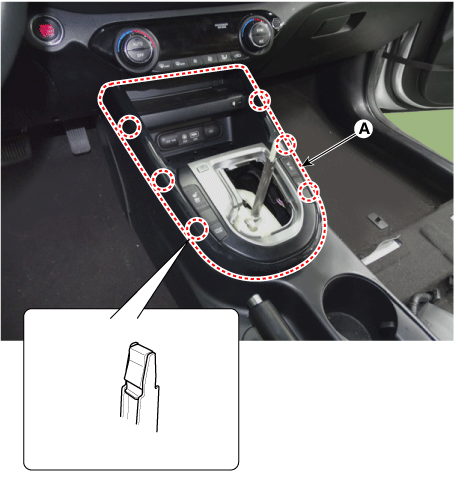

   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



3. 3

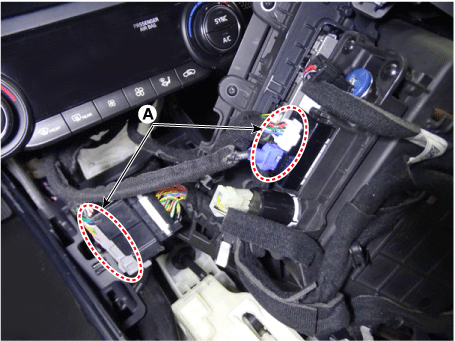

   Отсоедините разъем верхней крышки консоли (А).



4. 4

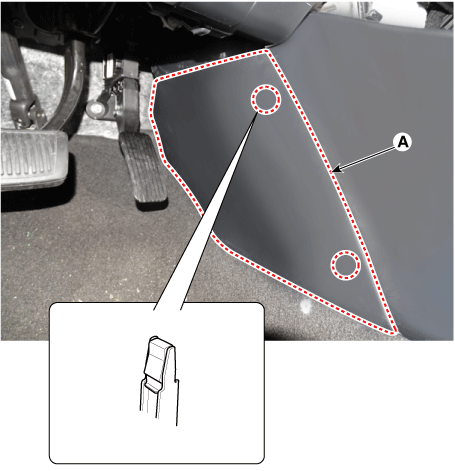

   С помощью отвертки или съемника снимите кожух стояночного тормоза (А).



5. 5

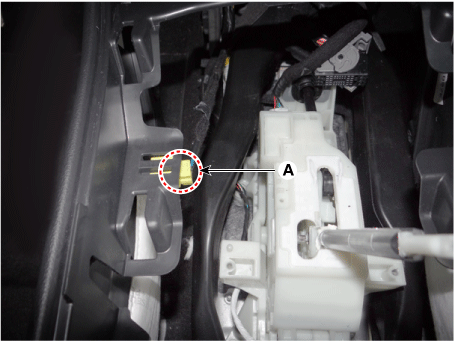

   Снимите боковую крышку консоли (А).



6. 6

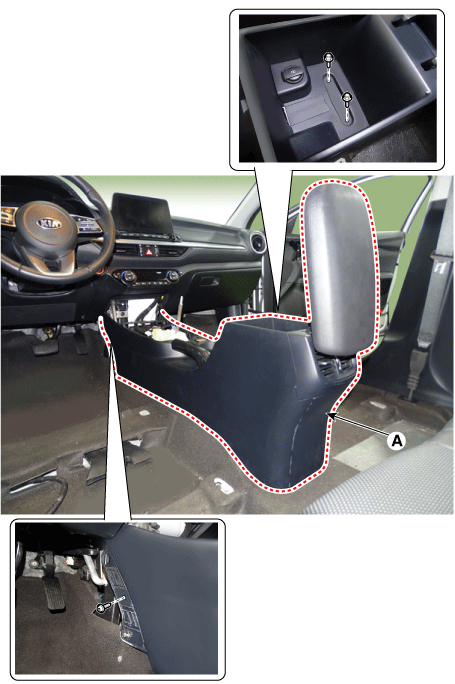

   Ослабив крепежные винты и болты, снимите напольную консоль. сборка (А).



7. 7

   Для установки выполните процедуру удаления в обратном порядке.

[Автоматическая консоль]

1. 1

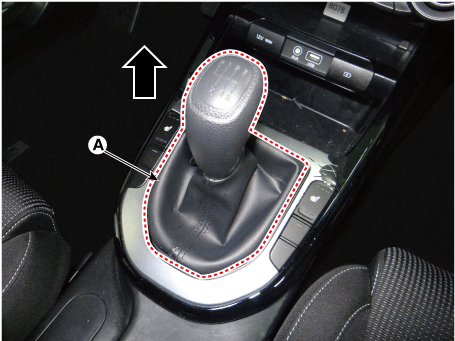

   Снимите ручку переключения передач и пыльники (A), потяните их вверх.



2. 2

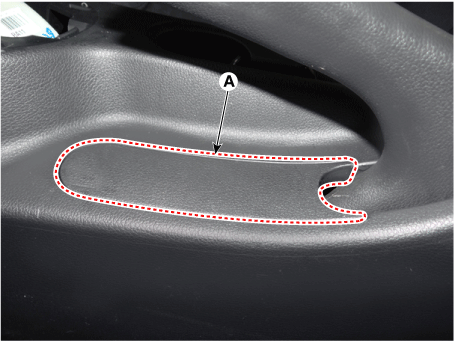

   С помощью отвертки или съемника снимите кожух стояночного тормоза (А).



3. 3

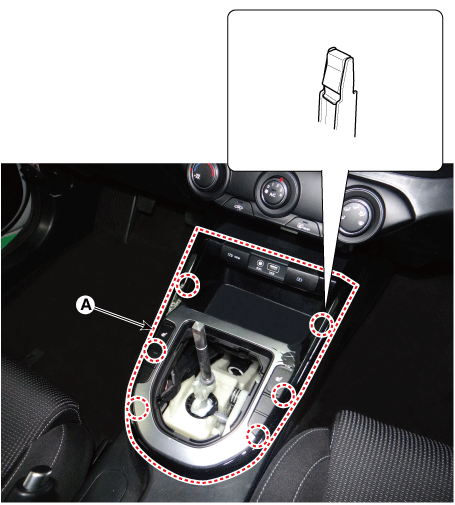

   С помощью отвертки или съемника снимите верхнюю крышку консоли (А).



4. 4

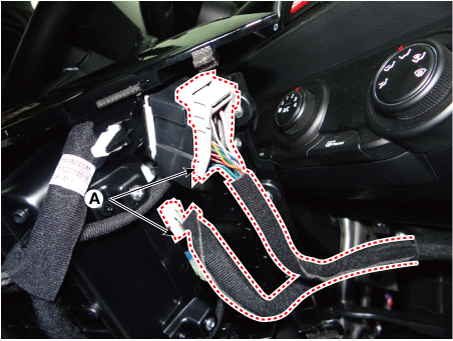

   Отсоедините разъем (А).



5. 5

   Снимите боковую крышку консоли (А).



6. 6

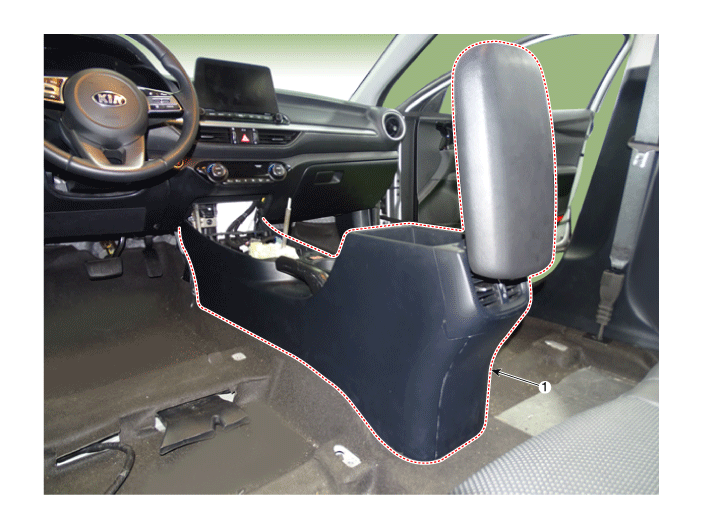

   Ослабив крепежные винты и болты, снимите заднюю часть консоли полная сборка (А).



7. 7

   Отсоедините разъемы (А).



8. 8

   Для установки выполните процедуру удаления в обратном порядке.
