Наружная ручка передней двери

Компоненты и расположение компонентов

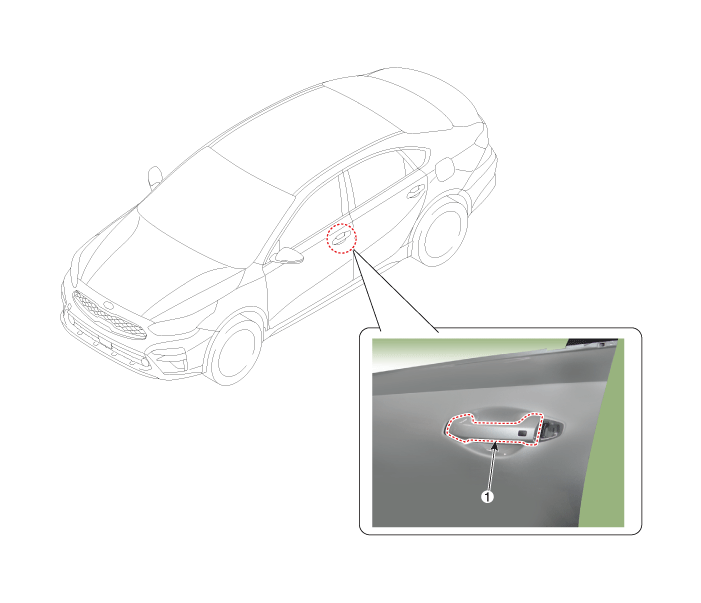

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите модуль передней двери.

   (См. Передняя дверца — «Модуль передней дверцы»)

2. 2

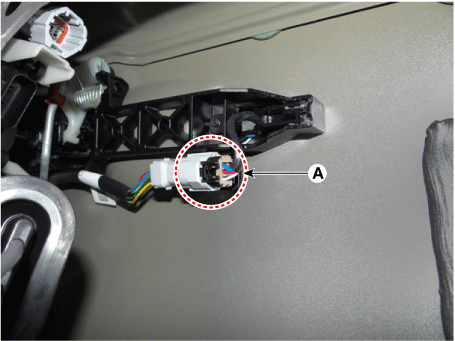

   Отсоедините разъем наружной ручки передней двери (А), нажав на стопорный штифт.



3. 3

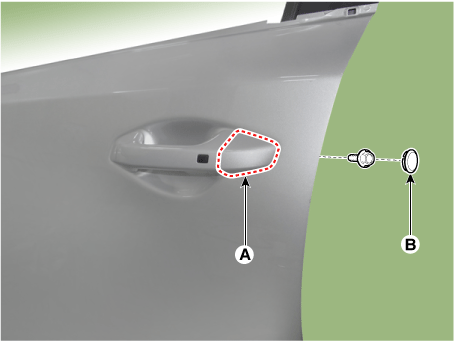

   Снимите отверстие для заглушки (B).

4. 4

   Ослабив крепежный болт, снимите замок передней двери в сборе. (А).

   Момент затяжки : 7,8–10,8 Н·м



5. 5

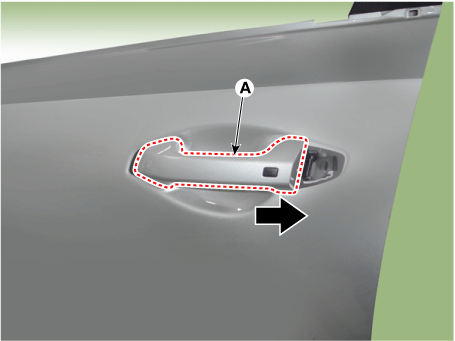

   Снимите наружную ручку передней двери (А), сдвинув ее вперед.



6. 6

   Для установки выполните процедуру удаления в обратном порядке.
