Модуль передней двери

Компоненты и расположение компонентов

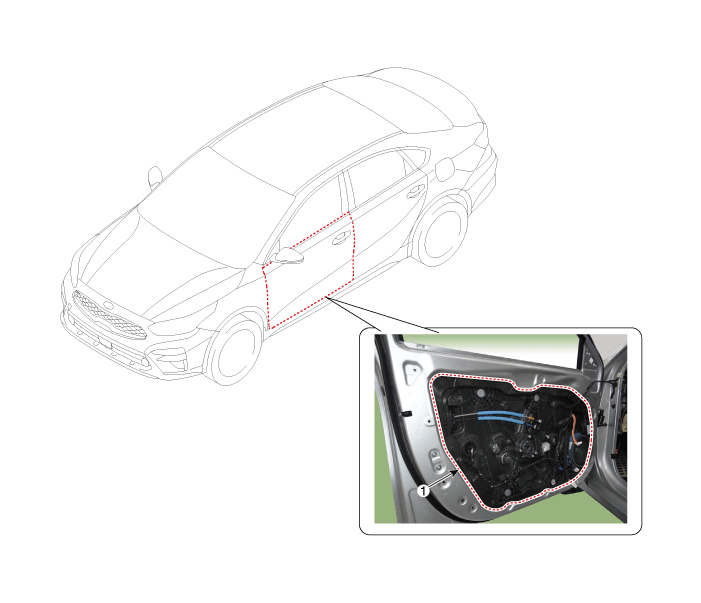

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите стекло передней двери.

   (См. Передняя дверь — «Оконное стекло передней двери»)

2. 2

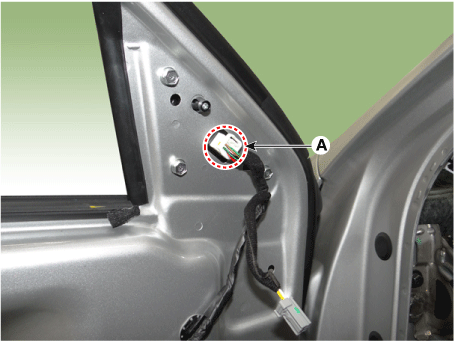

   Отсоедините разъем наружного зеркала заднего вида (А).



3. 3

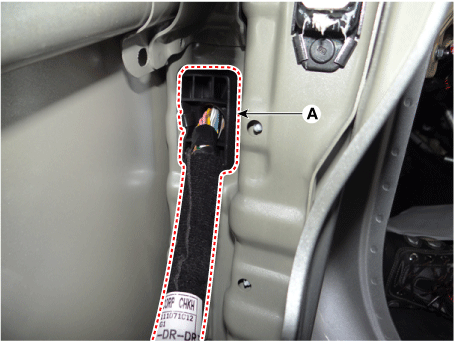

   Отсоедините главный разъем передней двери (А).



4. 4

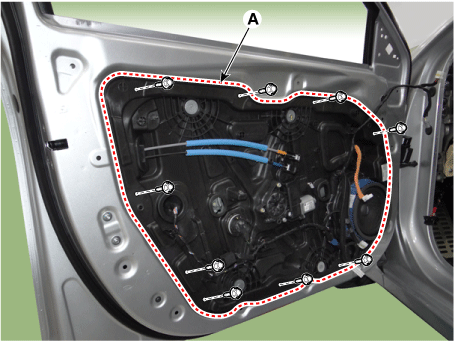

   Ослабьте крепежные болты и снимите модуль передней двери (А).

   Момент затяжки : 7,8–11,8 Н·м



5. 5

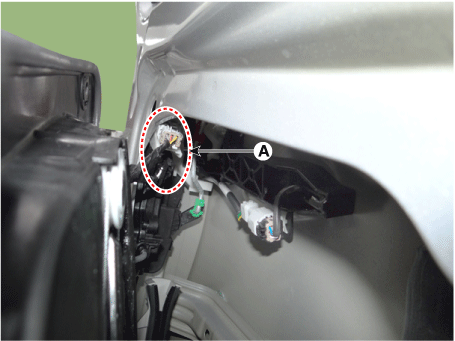

   Отсоедините разъем замка передней двери (А).



6. 6

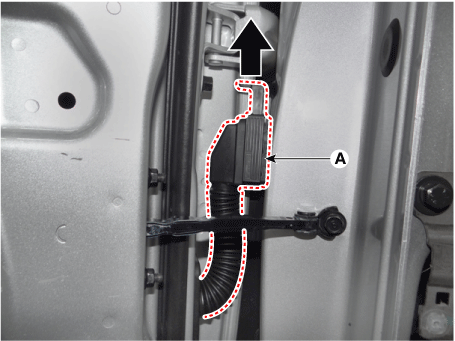

   Отсоедините главный провод передней двери (А).



7. 7

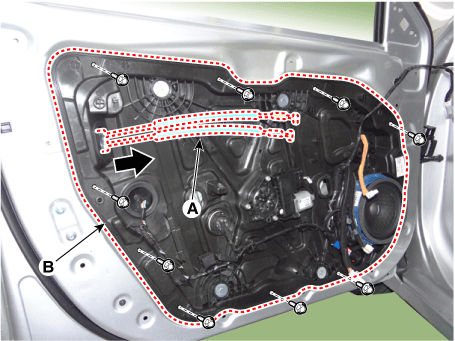

   Снимите модуль передней двери (B) с троса внутренней ручки (A), потянув его в направлении стрелки



8. 8

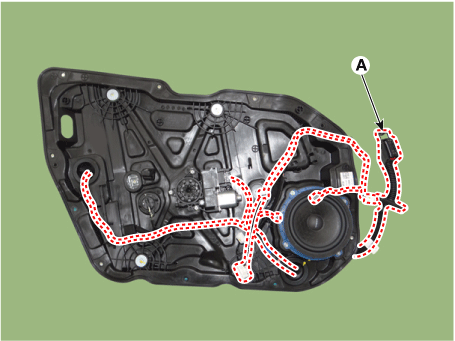

   Отсоедините разъемы и жгут проводов модуля передней двери (А).



9. 9

   Снимите передний динамик.

   (См. Электрическая система кузова — «Динамики»)

10. 10

    Снимите электродвигатель переднего стеклоподъемника.

    (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)

11. 11

    Снимите датчик бокового удара.

    (См. Система пассивной безопасности — «Датчик бокового удара (SIS)»).

12. 12

    Для установки выполните процедуру удаления в обратном порядке.
