Катушка зажигания

Технические характеристики

Спецификация

Описание и работа

Описание

Катушка зажигания представляет собой индукционную катушку в системе зажигания двигателя, которая преобразует низкого напряжения батареи до высокого напряжения, необходимого для создания электрической искры в свечи зажигания для воспламенения топлива. Катушки имеют внутренний резистор, в то время как другие полагаться на провод резистора или внешний резистор, чтобы ограничить ток, протекающий в катушка от аккумулятора питание 12 В.

Принципиальные диаграммы

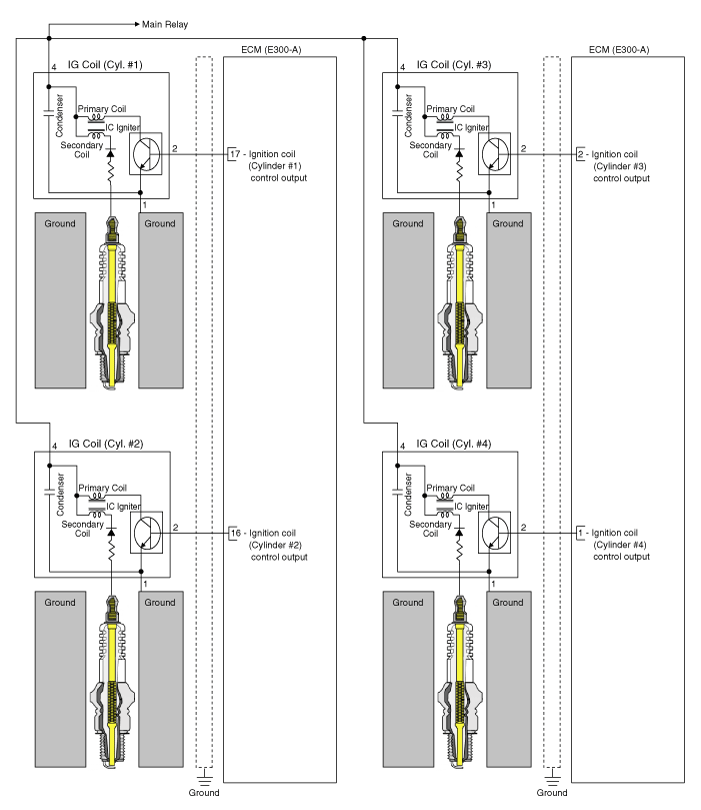

Принципиальная электрическая схема

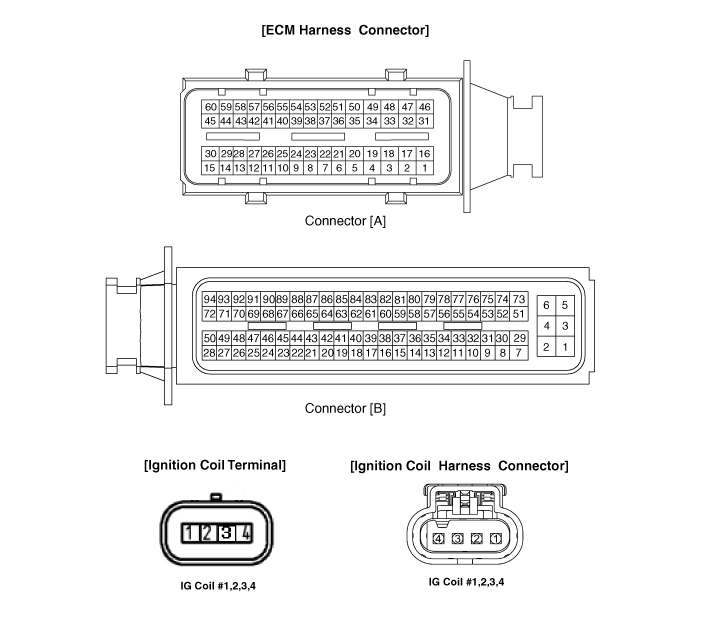

Вид соединителя

Процедуры ремонта

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите кожух двигателя.

3. 3

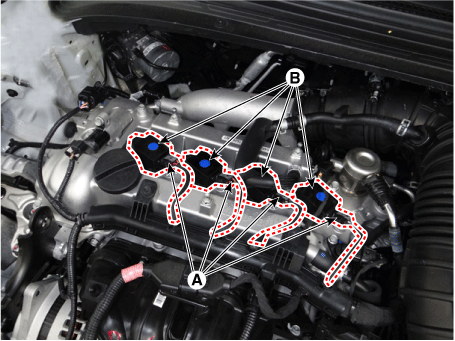

   Отсоедините разъемы катушки зажигания (А).

4. 4

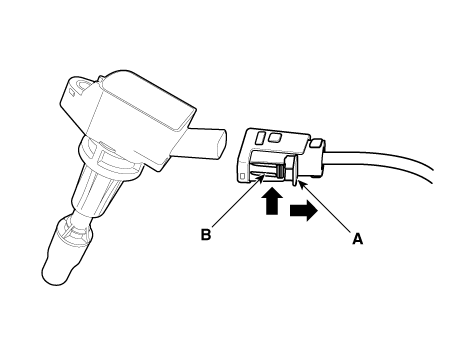

   Снимите катушку зажигания, ослабив крепежные болты (В).



Монтаж

1. Установите в порядке, обратном снятию.

   Болт крепления катушки зажигания:

   9,8–11,8 Н·м
