Рычаг стояночного тормоза

Процедуры ремонта

Снятие и установка

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите напольную консоль.

   (См. Кузов — «Узел напольной консоли»)

3. 3

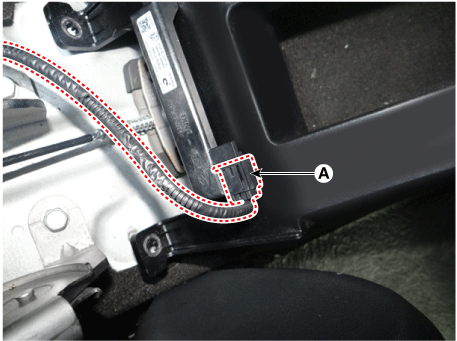

   Отсоедините разъем антенны смарт-ключа (А).



4. 4

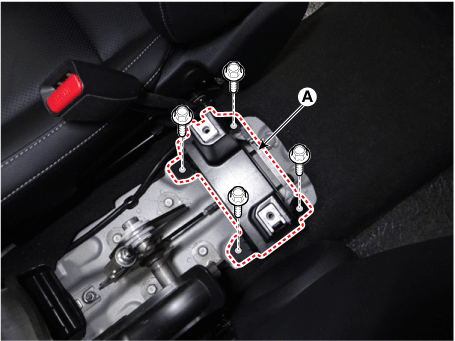

   Снимите задний монтажный кронштейн напольной консоли (А).



5. 5

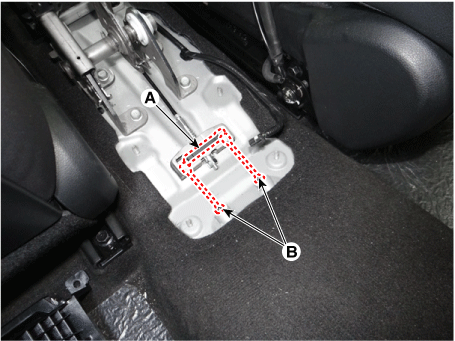

   Снимите держатель троса (А), а затем отсоедините тросы стояночного тормоза. (Б).



6. 6

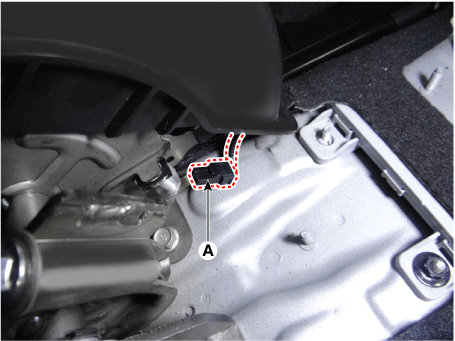

   Отсоедините разъем выключателя стояночного тормоза (А).



7. 7

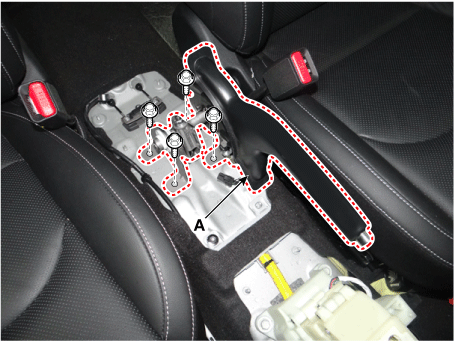

   Снимите узел рычага стояночного тормоза (А) после откручивания болтов.

   Момент затяжки: 19,6–29 Н·м



8. 8

   Установите в порядке, обратном снятию.

Корректирование

Регулировка хода рычага стояночного тормоза

1. 1

   Снимите напольную консоль.

   (См. Кузов — «Узел напольной консоли»)

2. 2

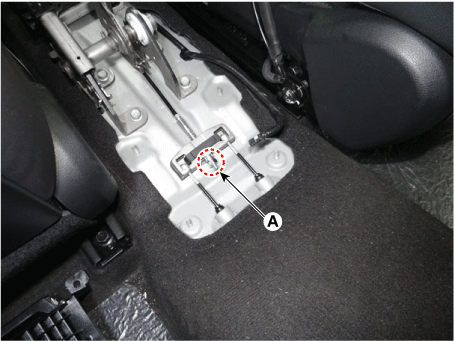

   Отрегулируйте ход рычага стояночного тормоза, поворачивая регулировочную гайку (А).

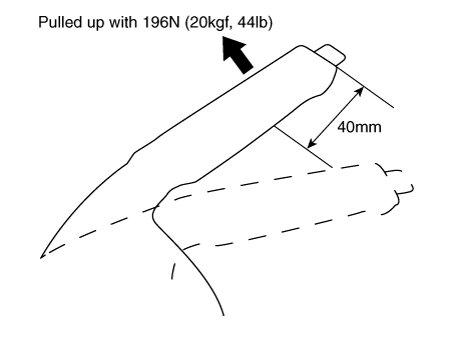

   Ход рычага стояночного тормоза:

   6–7 щелчков (потяните рычаг с усилием 196 Н (20 кгс, 44 фунт-силы))





3. 3

   Полностью отпустите рычаг стояночного тормоза и убедитесь, что стояночные тормоза не тяните, когда задние колеса поворачиваются. При необходимости отрегулируйте.

4. 4

   Убедитесь, что стояночные тормоза полностью затянуты при парковке. рычаг тормоза полностью поднят.

5. 5

   Установите напольную консоль.

   (См. Кузов — «Узел напольной консоли»)
