Тормозная система

Трос стояночного тормоза

Место в руководстве: Тормозная система
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
30шагов
~180мин
4/5сложность
0102030405013.710Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 30

Процедуры ремонта

Снятие и установка

Тип дискового тормоза

  1. Отсоедините отрицательную клемму аккумуляторной батареи.

  2. Снимите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

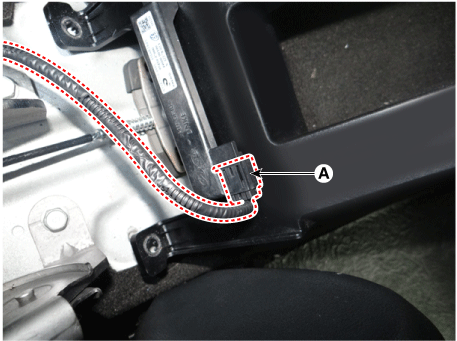

  3. Отсоедините разъем антенны смарт-ключа (А).

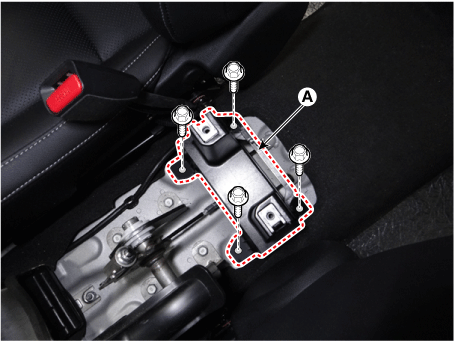

  4. Снимите задний монтажный кронштейн напольной консоли (А).

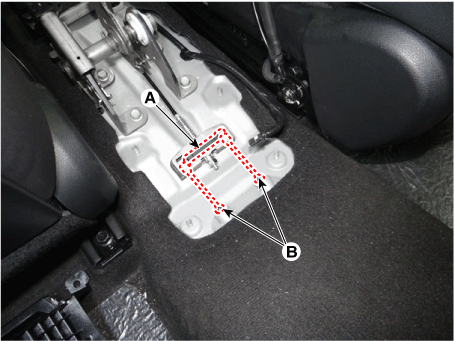

  5. Снимите держатель троса (А), а затем отсоедините тросы стояночного тормоза. (Б).

  6. Отсоедините трос стояночного тормоза (А), ослабив болты.

    Момент затяжки : 8,8–13,7 Н·м

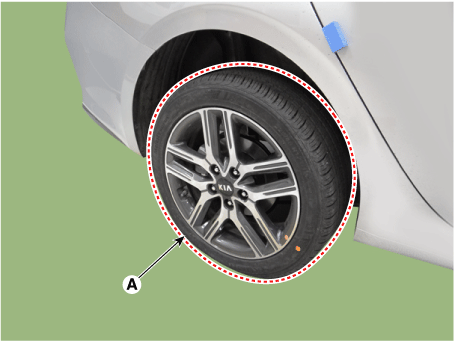

  7. Снимите заднее колесо и шину (А).

    Момент затяжки: 107,9–128 Н·м

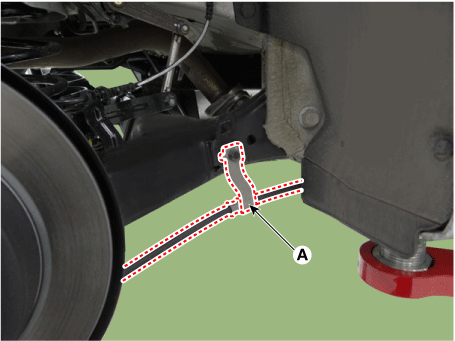

  8. Отсоедините трос стояночного тормоза (А), ослабив болты.

    Момент затяжки : 8,8–13,7 Н·м

  9. Отпустите рычаг стояночного тормоза, трос стояночного тормоза ослаблен.

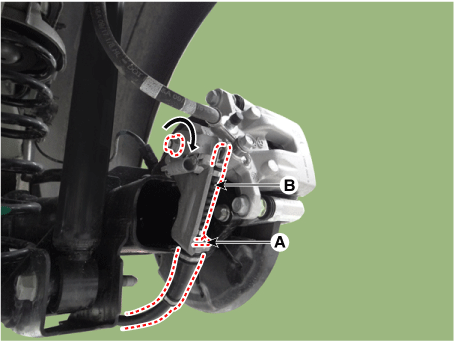

  10. Снимите трос стояночного тормоза (В), предварительно сняв зажим (А).

  11. Установите в порядке, обратном снятию.

Тип барабанного тормоза

  1. Отсоедините отрицательную клемму аккумуляторной батареи.

  2. Снимите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

  3. Отсоедините разъем антенны смарт-ключа (А).

  4. Снимите задний монтажный кронштейн напольной консоли (А).

  5. Снимите держатель троса (А), а затем отсоедините тросы стояночного тормоза. (Б).

  6. Отсоедините трос стояночного тормоза (А), ослабив болты.

    Момент затяжки : 8,8–13,7 Н·м

  7. Снимите заднее колесо и шину (А).

    Момент затяжки: 107,9–128 Н·м

  8. Отсоедините трос стояночного тормоза (А), ослабив болты.

    Момент затяжки : 8,8–13,7 Н·м

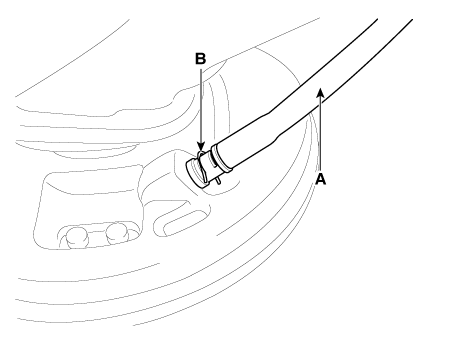

  9. Снимите трос стояночного тормоза с тормозной колодки.

    (См. Тормозная система — «Задний барабанный тормоз»)

  10. Снимите трос стояночного тормоза (А), предварительно сняв зажим (В).

  11. Установите в порядке, обратном снятию.

Корректирование

Тип дискового тормоза

  1. Снимите напольную консоль, чтобы добраться до регулировочной гайки.

  2. Ослабьте трос стояночного тормоза, пока оба рычага управления не установятся полностью. выключенное положение.

  3. Приведите тормозные колодки в рабочее положение, нажав на педаль тормоза. нажимайте педаль несколько раз, пока не почувствуете сопротивление.

  4. Натяните трос стояночного тормоза, затягивая регулировочную гайку, пока рычаги управления на обоих суппортах поднимаются от упора до расстояния (A) между рабочим рычагом (B) и стопором (C).

    Клиренс: Макс. 1,5 мм (0,06 дюйма)

  5. Рычаг стояночного тормоза в автомобиле должен находиться в полностью отпущенном положении.

  6. Если тросы ручного тормоза были заменены, включите стояночный тормоз на несколько секунд. раз с максимальным усилием растянуть тросы стояночного тормоза, а затем проконтролировать регулировка как указано выше.

  7. Проверьте колеса на их свободный ход.

  8. Установите напольную консоль.

    (См. Кузов — «Узел напольной консоли»)

Тип барабанного тормоза

  1. Нажмите педаль тормоза несколько раз, чтобы включить саморегулирующийся тормоз.
