PTC-нагреватель

Процедуры ремонта

осмотр

Испытание на сопротивление

1. 1

   Выключите зажигание.

2. 2

   Отсоедините разъем нагревателя PTC.

3. 3

   Измерьте сопротивление между выводами 1, 2, 3 нагревателя PTC и массой. линия.

   Сопротивление: 0,3–1,5 Ом

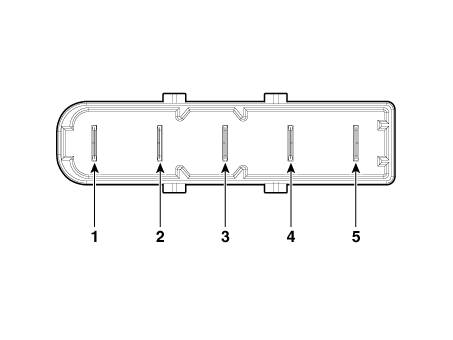

   [Дизель]



   Пин №	Функция
   1	ПТК 2
   2	Земля
   3	ПТК 1
   4	Земля
   5	ПТК 3

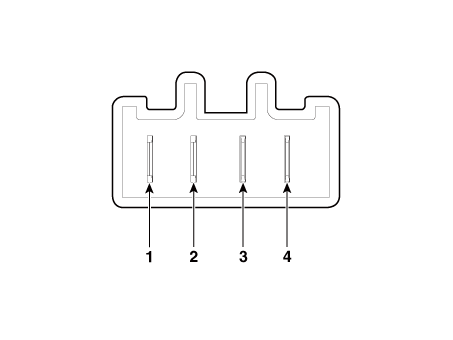

   [Бензин]



   Пин №	Функция
   1	-
   2	Земля
   3	PTC ВКЛ(+)
   4	-

4. 4

   Если измеренное сопротивление не соответствует спецификации, замените нагреватель PTC. с новым.

Замена

[Бензин]

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

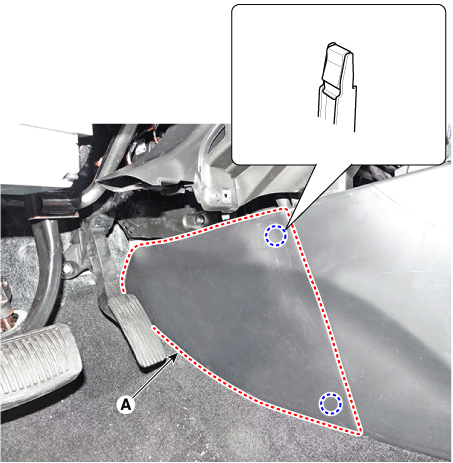

   Снимите боковую крышку напольной консоли [LH] (A).



3. 3

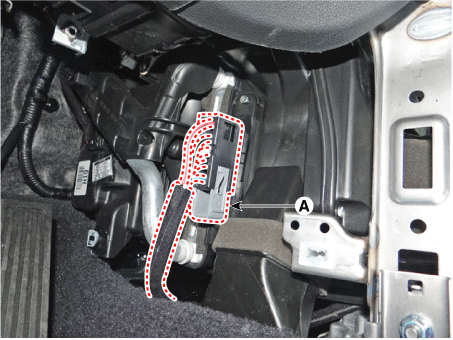

   Отсоедините разъем нагревателя PTC.

4. 4

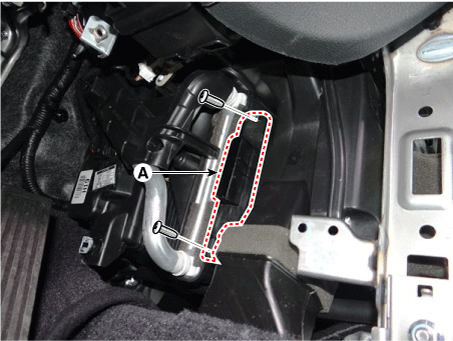

   Снимите сердечник нагревателя PTC (A) после ослабления крепления нагревателя PTC. винты.



5. 5

   Для установки выполните процедуру удаления в обратном порядке.

[Дизель]

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите боковую крышку напольной консоли [LH] (A).



3. 3

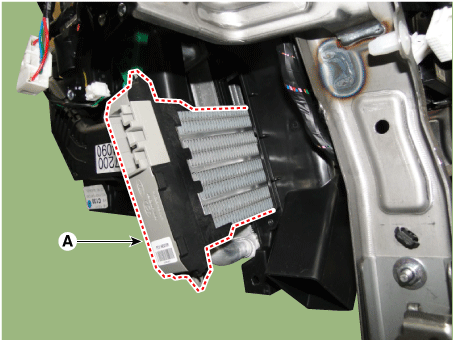

   Отсоедините разъем нагревателя PTC (A).



4. 4

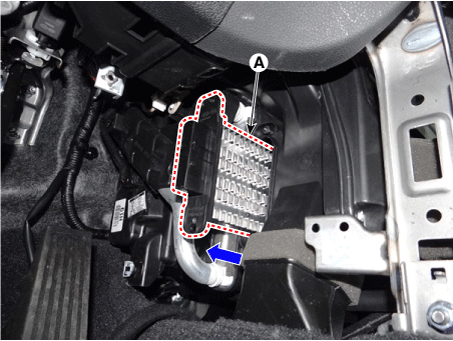

   Снимите сердечник нагревателя PTC (A) после ослабления крепления нагревателя PTC. винты.





5. 5

   Для установки выполните процедуру удаления в обратном порядке.
