Описание и работа

Описание

Привод управления температурой расположен на блоке отопителя. Он регулирует температуру следующим образом.

Сигнал от блока управления регулирует положение температурной дверцы. с помощью переключателя температуры. Тогда температура будет регулироваться соотношение горячего/холодного воздуха определяется положением температурной дверцы.

Технические характеристики

Технические характеристики

Положение двери Напряжение (В) Обнаружение ошибок
Макс. охлаждение 0,3 ± 0,15 Низкое напряжение: 0,1 В или меньше
Высокое напряжение: 4,9 В или более
Макс. обогрев 4,7 ± 0,15

Процедуры ремонта

осмотр

  1. Выключите зажигание.

  2. Отсоедините разъем привода регулятора температуры.

  3. Убедитесь, что исполнительный механизм контроля температуры перемещается в положение охлаждения. при подключении 12 В к клемме 3 и заземлению клеммы 7.

    Убедитесь, что привод управления температурой работает в теплом положении. при подключении наоборот.

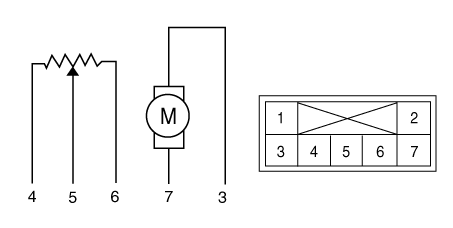

    Контакт № Функция
    1 -
    2 -
    3 Классная позиция
    4 Датчик (+5В)
    5 Сигнал обратной связи
    6 Масса датчика
    7 Теплая позиция

  4. Подсоедините разъем исполнительного механизма контроля температуры.

  5. Включите зажигание.

  6. Проверьте напряжение между контактами 5 и 6.

  7. Если измеренное напряжение не соответствует спецификации, проверьте работу путем замены существующего привода контроля температуры на новый оригинальный часть. После этого определите, нужна ли замена регулятора температуры. актуатор нужен или нет.

Замена

[Со стороны водителя]

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

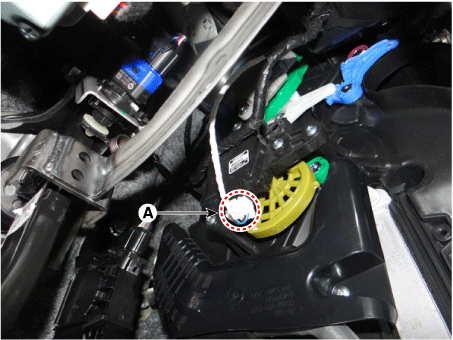

  2. Отсоедините разъем привода регулятора температуры (А).

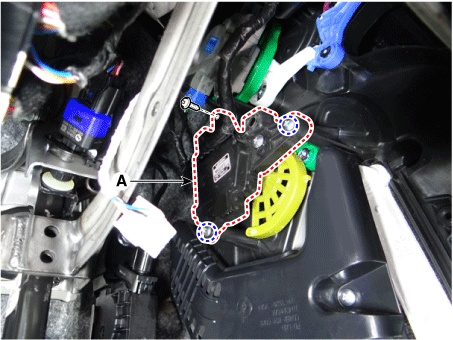

  3. Ослабив крепежные винты, снимите привод терморегулятора. сборка (А).

  4. Для установки выполните процедуру удаления в обратном порядке.

[Пассажирская сторона]

  1. Отсоедините отрицательную (-) клемму аккумуляторной батареи.

  2. Снимите центральную нижнюю панель аварийной подушки.

    (См. Кузов — «Центральная нижняя панель аварийной площадки»)

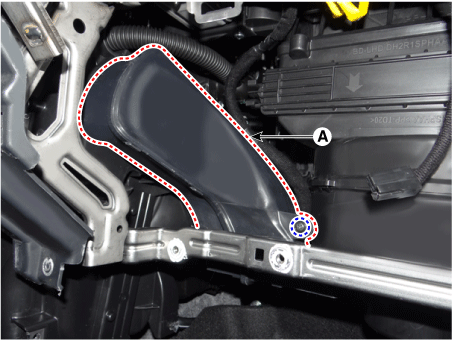

  3. Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.

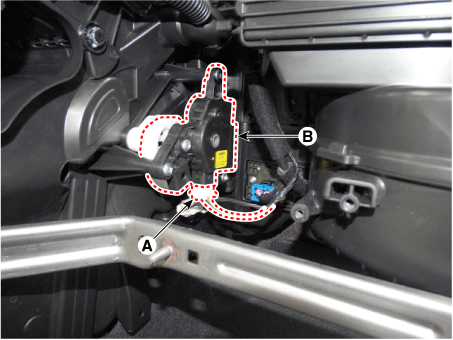

  4. Отсоедините разъем (B) и снимите датчик температуры со стороны пассажира. привод управления (A) после ослабления крепежных винтов.

  5. Для установки выполните процедуру удаления в обратном порядке.
