Kia Forte: Заднее сиденье/задний задний подлокотник
Процедуры ремонта
[Тип спинки скамейки]
|
•
|
При удалении плоской отверткой или съемником оберните
защитная лента вокруг инструментов для предотвращения повреждения компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите спинку сиденья в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
|
|
2.
|

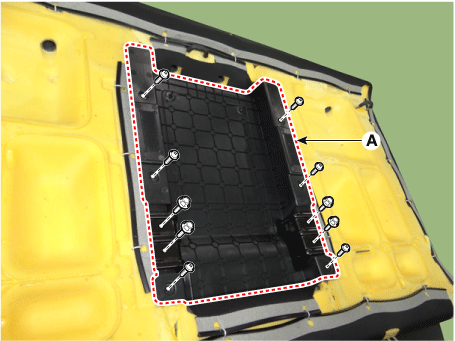

Открутив болты и винты крепления, снимаем задний задний подлокотник
(А).
|
[6:4 складной тип]
|
•
|
При удалении плоской отверткой или съемником оберните
защитная лента вокруг инструментов для предотвращения повреждения компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Снимите спинку сиденья в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
|
|
2.
|

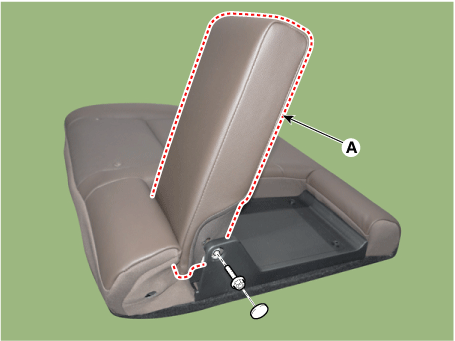

Отделите задний задний подлокотник (A), предварительно сняв крышку и затем ослабив
болт.
|
|
3.
|

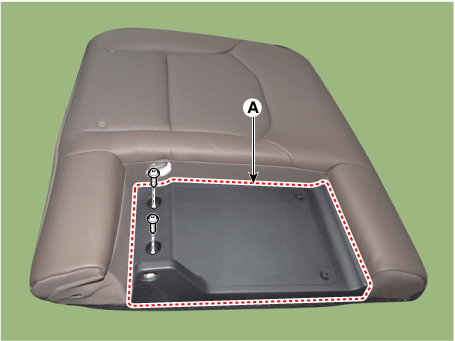

Ослабив крепежные винты, снимите заднюю панель подлокотника.
(А).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
