Задний бампер в сборе

Компоненты и расположение компонентов

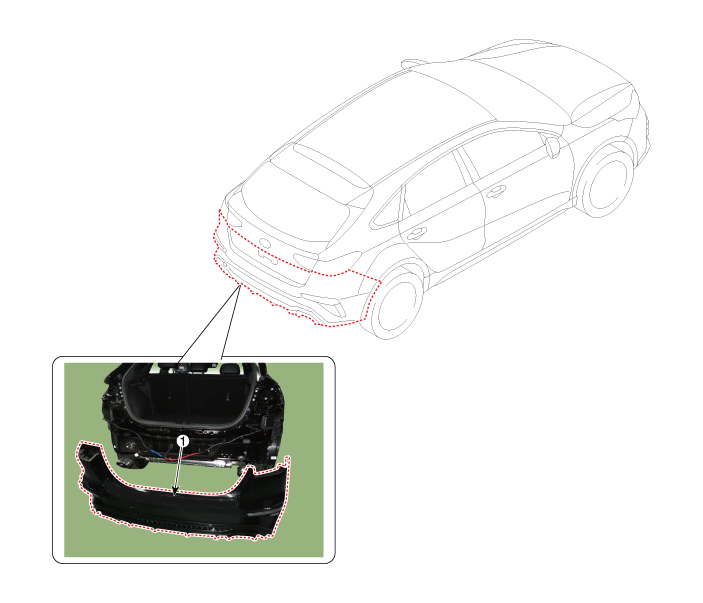

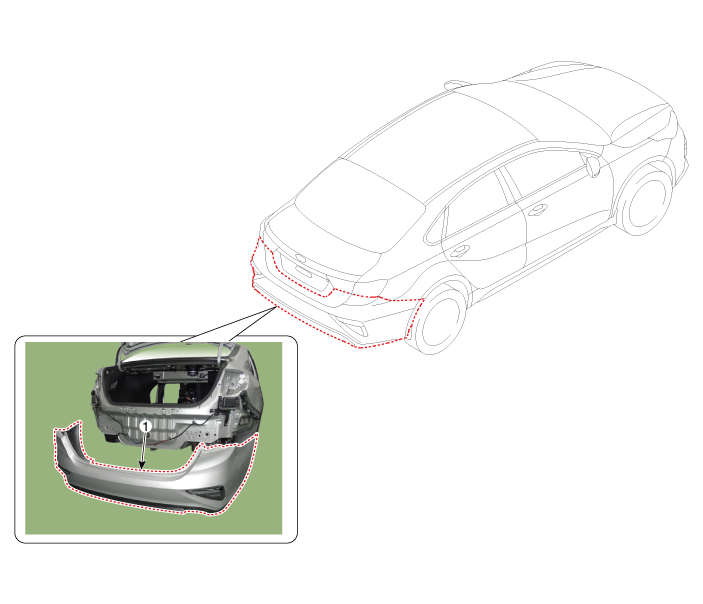

Расположение компонента

[4 двери]

[5 дверь]

Процедуры ремонта

Замена

[4 двери]

1. 1

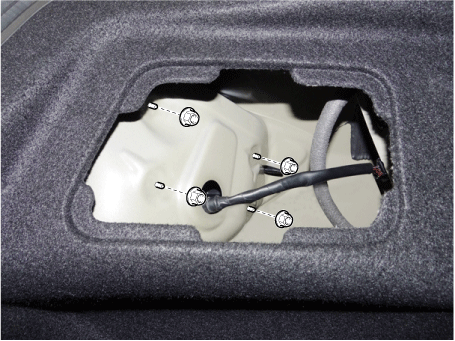

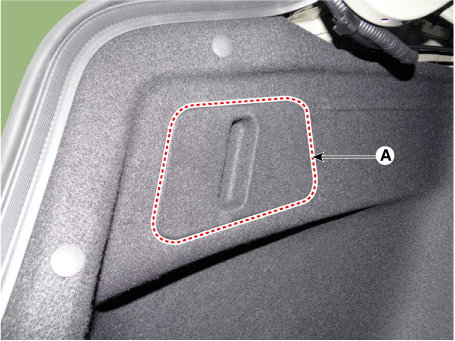

   Снимите крышку комбинированной лампы (А).



2. 2

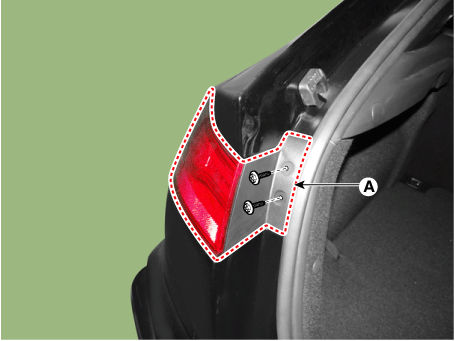

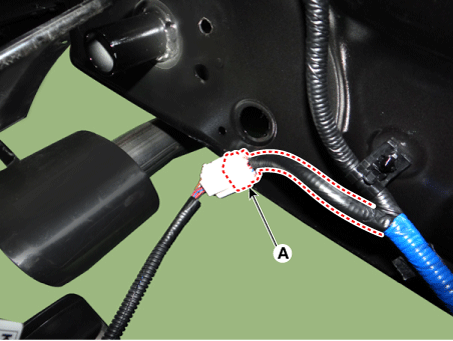

   Отсоедините крепежные гайки и разъем заднего комбинированного фонаря (А).





3. 3

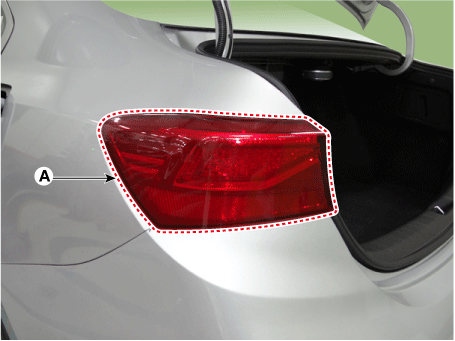

   Снимите задний комбинированный фонарь (А).



4. 4

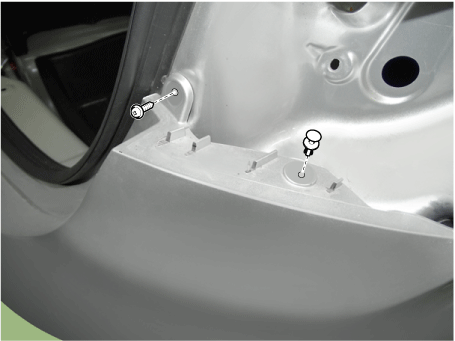

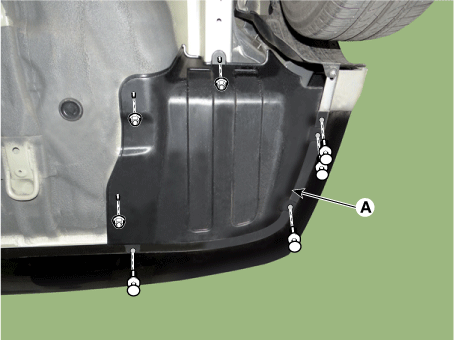

   Ослабьте крепежные зажимы и гайки, снимите кожух фиксатора заднего бампера. (А).



5. 5

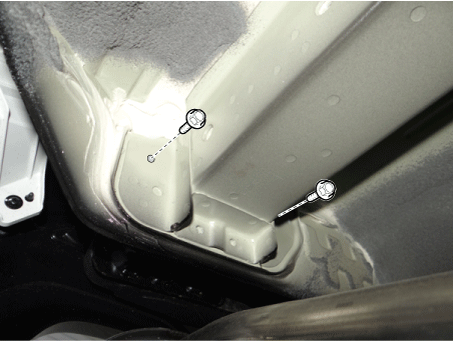

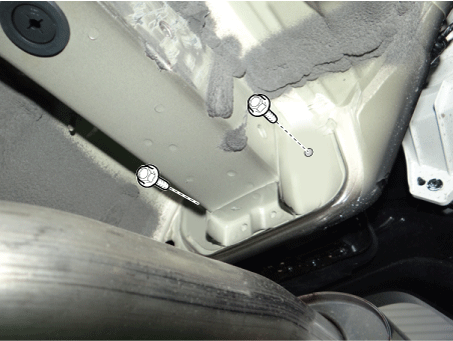

   Ослабьте болты крепления.



6. 6

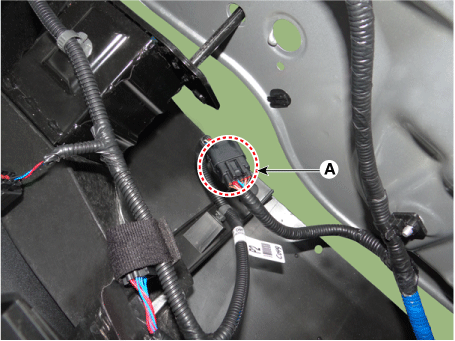

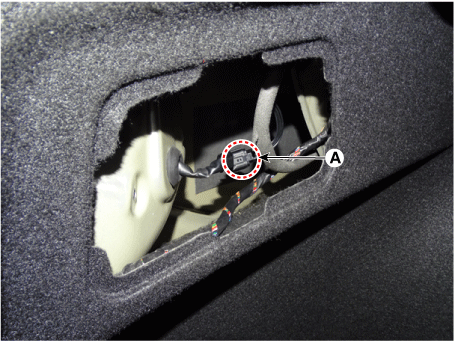

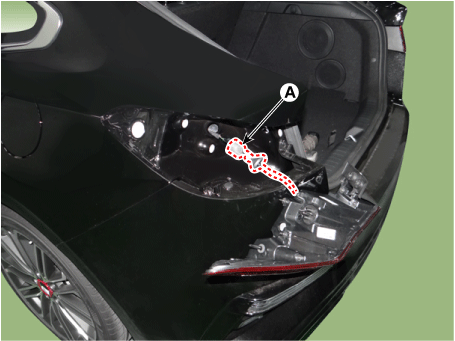

   Отсоедините разъем заднего бампера (А).



7. 7

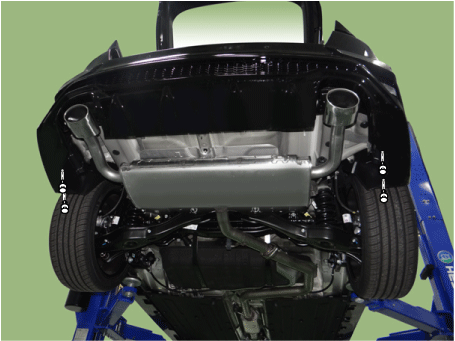

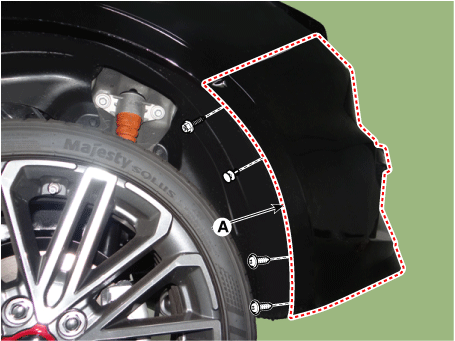

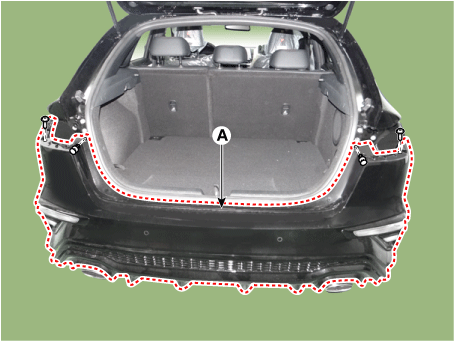

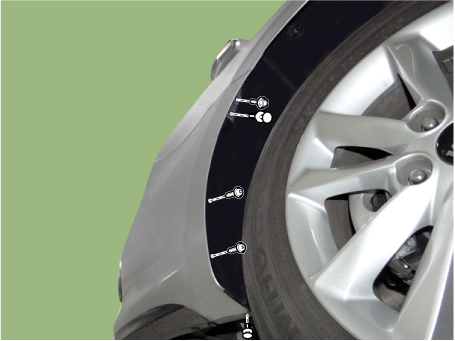

   После ослабления штифтовых фиксаторов и винтов сбоку задней бампер в сборе отсоедините боковую часть заднего бампера в сборе.



8. 8

   Ослабьте верхние зажимы и винты крепления заднего бампера.



9. 9

   Для установки выполните процедуру удаления в обратном порядке.

[5 дверь]

1. 1

   Ослабьте крепежные винты и снимите задний комбинированный фонарь (А).



2. 2

   Нажмите на стопорный штифт и отсоедините разъем заднего комбинированного фонаря (А).



3. 3

   Ослабьте крепежные винты и фиксатор сбоку заднего бампера (А), отсоедините боковую часть заднего бампера.



4. 4

   Ослабьте зажимы нижнего крепления заднего бампера.



5. 5

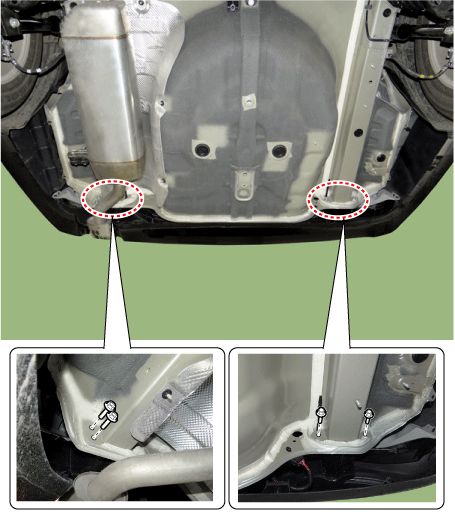

   Отверните болты нижнего крепления заднего бампера.

   [левый]



   [Правый]



6. 6

   Ослабьте крепежные зажимы и винты, снимите задний бампер в сборе. (А).



7. 7

   Нажмите на стопорный штифт и отсоедините главный разъем (А) заднего бампера.



8. 8

   Для установки выполните процедуру удаления в обратном порядке.
