Модуль задней двери

Компоненты и расположение компонентов

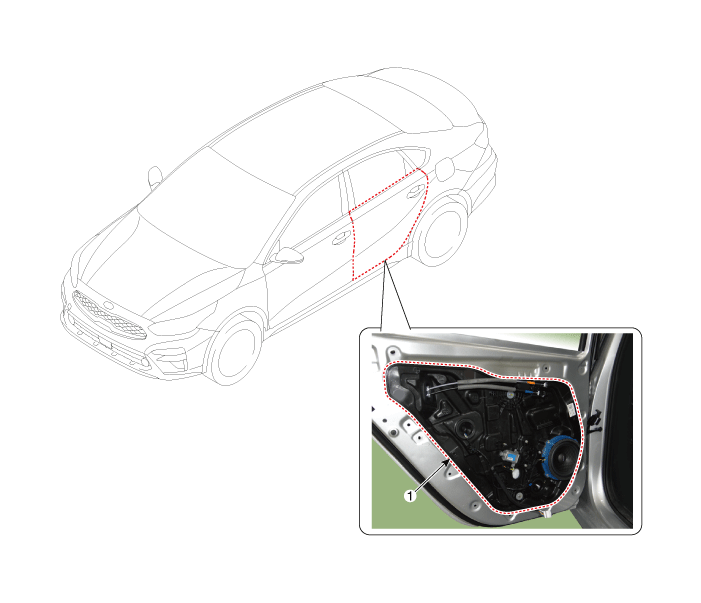

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите стекло задней двери.

   (См. Задняя дверь — «Окно задней двери»)

2. 2

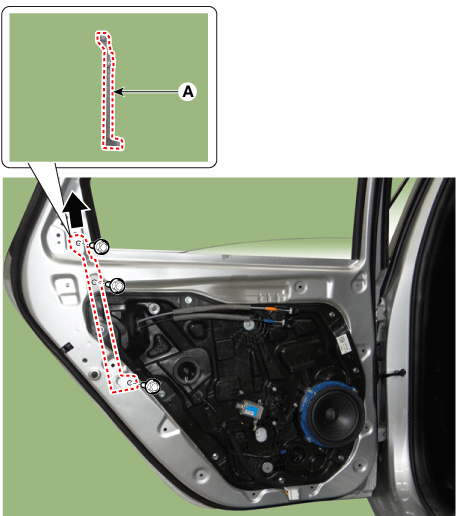

   Ослабив крепежные болты, снимите желоб задней двери (А)

   Момент затяжки

   Болт: 7,8–11,8 Н·м

   Гайка: 7,8–11,8 Н·м



3. 3

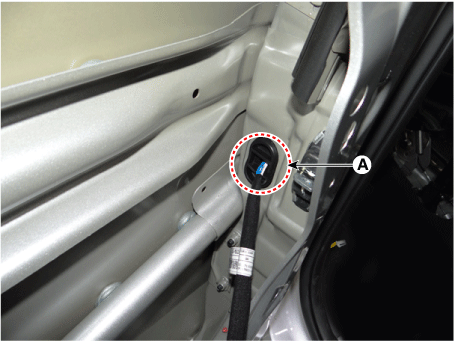

   Отсоедините разъем главной проводки задней двери (А).



4. 4

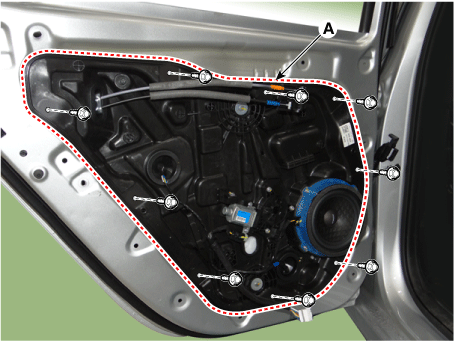

   Ослабив крепежные болты, снимите модуль задней двери (А).

   Момент затяжки : 7,8–11,8 Н·м



5. 5

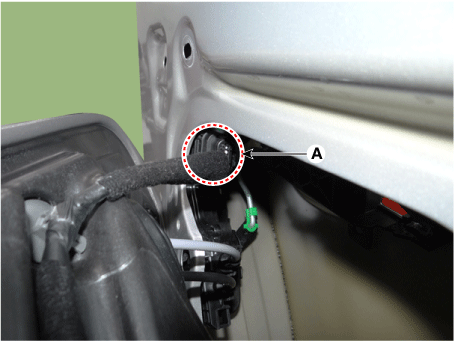

   Отсоедините разъем замка задней двери (А).



6. 6

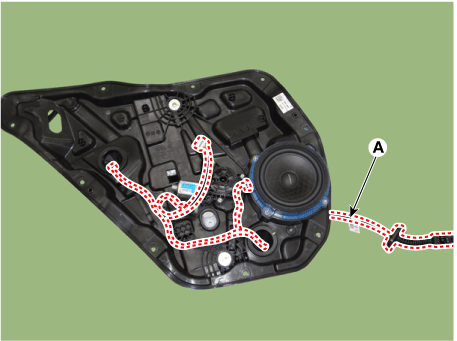

   Отсоедините главный провод задней двери (А).



7. 7

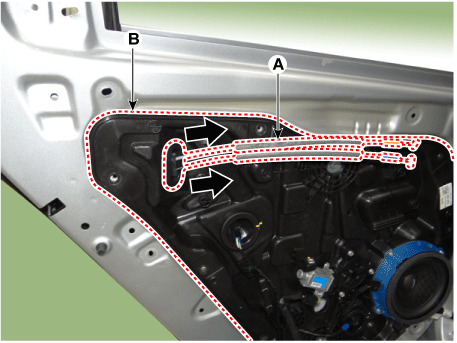

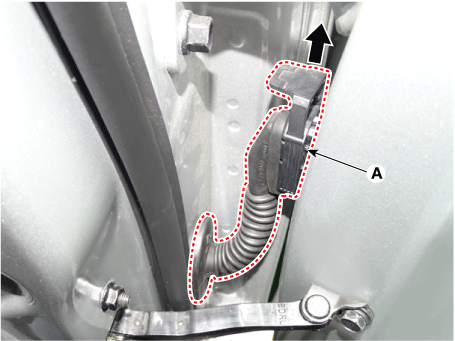

   Снимите модуль задней двери (B) с троса внутренней ручки (A), потянув за это по стрелке



8. 8

   Отсоедините разъемы и жгут проводов модуля задней двери (А).



9. 9

   Снимите задний динамик.

   (См. Электрическая система кузова — «Динамики»)

10. 10

    Снимите мотор заднего стеклоподъемника.

    (См. Электрическая система кузова — «Электродвигатель стеклоподъемника»)

11. 11

    Для установки выполните процедуру удаления в обратном порядке.
