Стекло задней двери

Компоненты и расположение компонентов

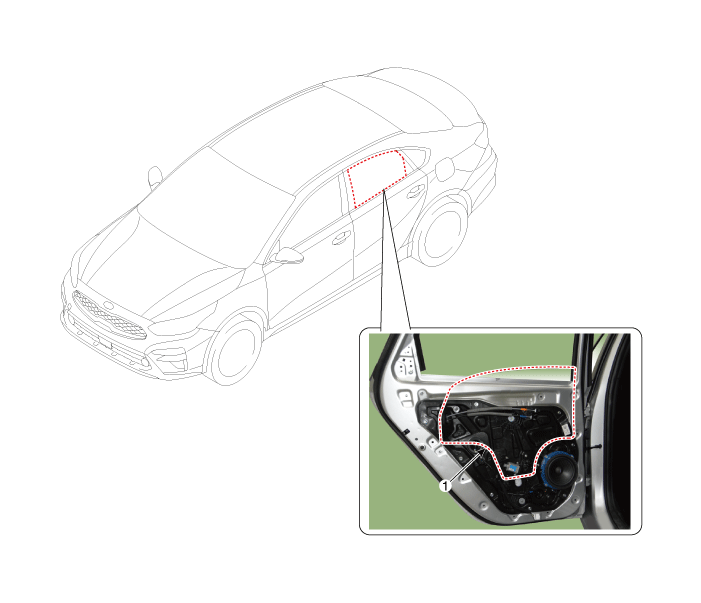

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите обивку задней двери.

   (См. Задняя дверь — «Облицовка задней двери»)

2. 2

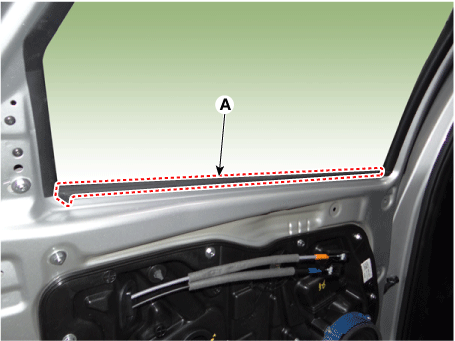

   Снимите ремень задней двери внутри уплотнителя (А).



3. 3

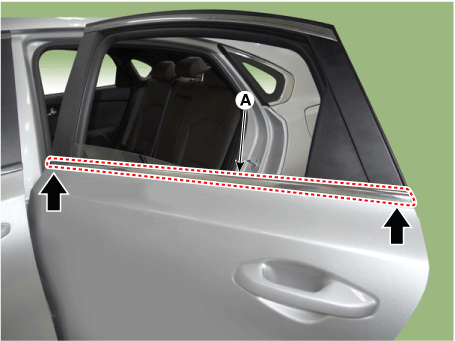

   Снимите ремень задней двери снаружи уплотнителя (А).



4. 4

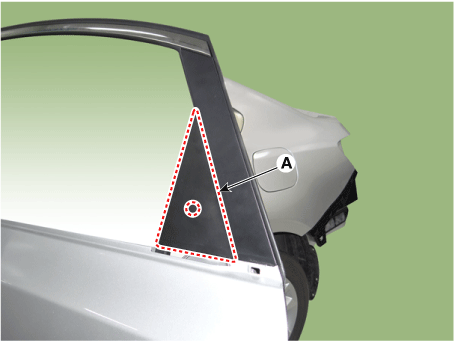

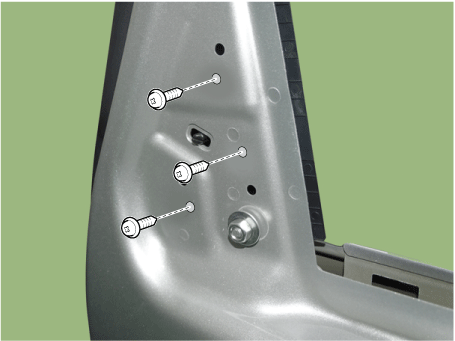

   Ослабив крепежные винты, снимите молдинг треугольной формы задней двери. (А)





5. 5

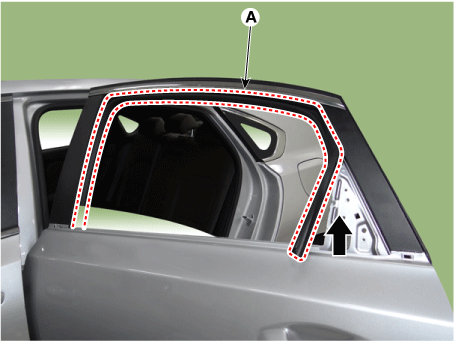

   Потяните направляющую стекла задней двери (А) вверх и в сторону.



6. 6

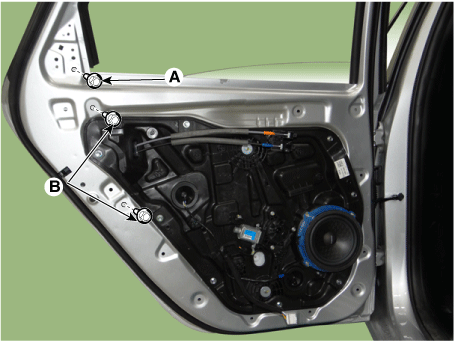

   Полностью ослабьте болты крепления канала задней двери (B) и отверните болты. (A) как можно свободнее, не снимая их с панели задней двери.

   Момент затяжки : 7,8–11,8 Н·м



7. 7

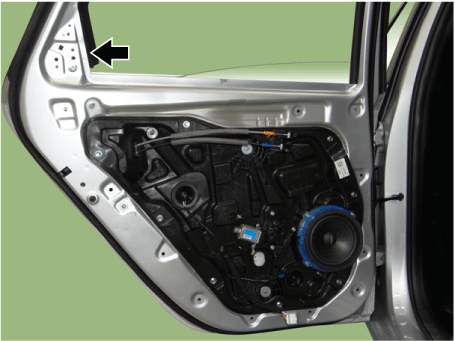

   Слегка нажмите на желоб задней двери в направлении стрелки, как показано ниже.



8. 8

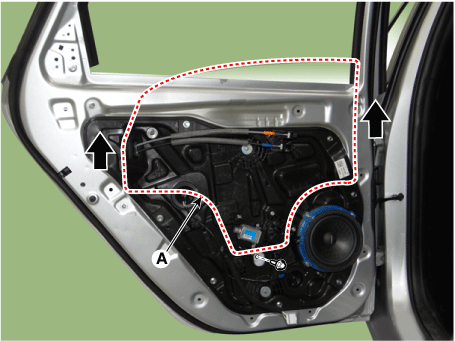

   Аккуратно отрегулируйте стекло задней двери (А) так, чтобы были видны болты, затем ослабьте их. Отделите стекло от стеклоподъемника и осторожно потяните стекло выходит через оконную щель.

   Момент затяжки : 7,8–11,8 Н·м



9. 9

   Для установки выполните процедуру удаления в обратном порядке.
