Задний амортизатор

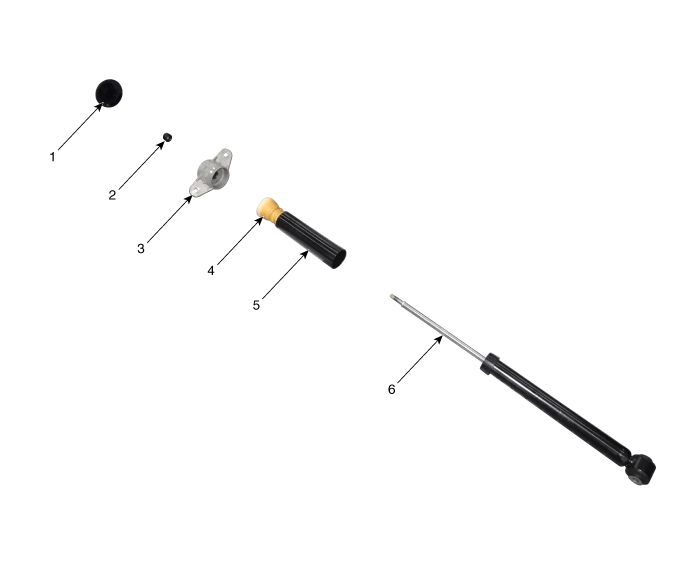

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

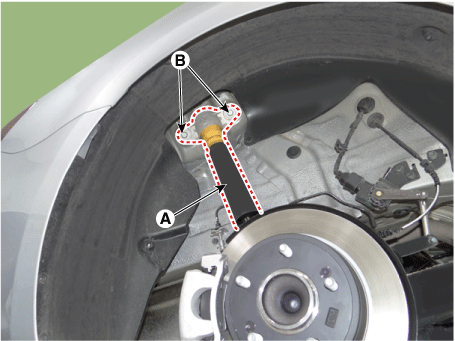

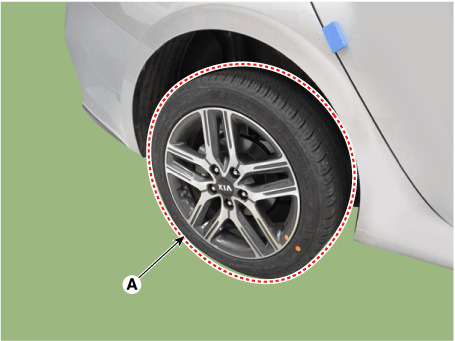

   Снимите заднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



2. 2

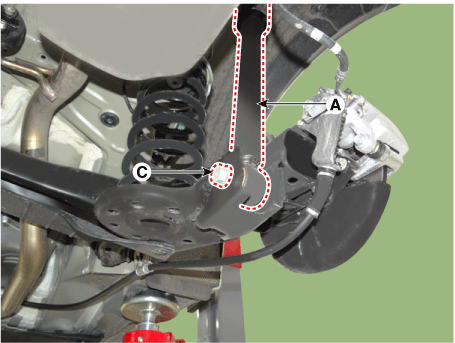

   Ослабьте болты и снимите задний амортизатор (А).

   Момент затяжки:

   Болты (B): 49,0–64 Н·м

   Болт (C): 98,0–118 Н·м





3. 3

   Установите в порядке, обратном снятию.

Разборка и сборка

1. 1

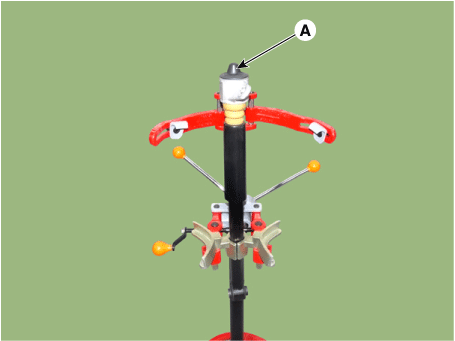

   Снимите колпачок изолятора (А).



2. 2

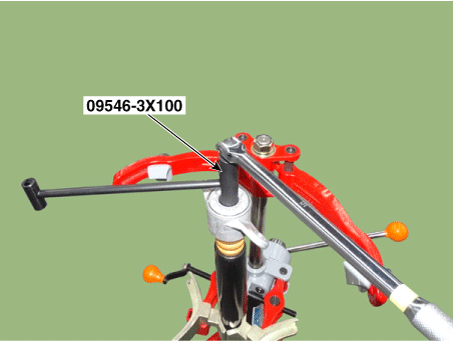

   Используя SST (09546-3X100), ослабьте самоконтрящуюся гайку.

   Момент затяжки: 29 Н·м



3. 3

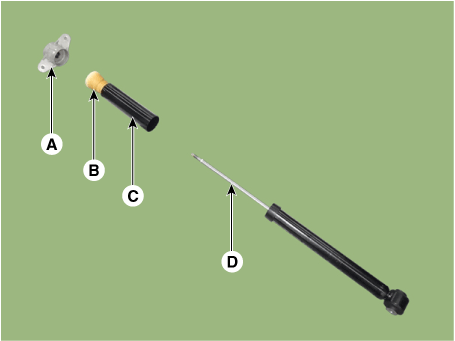

   Снимите изолятор (A), резиновый бампер (B) и пылезащитный чехол (C) с амортизатор (D).



4. 4

   Сборка обратна разборке.

осмотр

1. 1

   Проверьте резиновые детали на предмет износа и износа.

2. 2

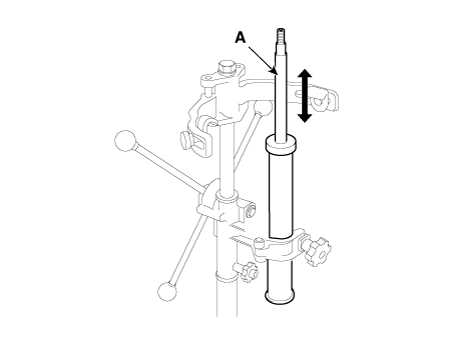

   Сожмите и выдвиньте шток поршня (А) и убедитесь в отсутствии аномальных сопротивление или необычный звук во время работы.



3. 3

   При установке заднего амортизатора обязательно придерживайте верхнюю тягу чтобы стержень не вращался.

Утилизация

1. 1

   Полностью выдвиньте шток поршня.

2. 2

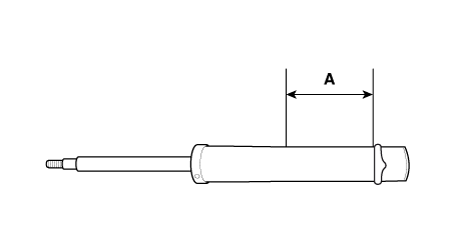

   Просверлите отверстие в секции (А) для удаления газа из баллона.
