Kia Forte: система задней подвески — пара оси с торсионной балкой / регулировка задней подвески
Процедуры ремонта
| Схождение задних колес |
| 1. |
При использовании имеющегося в продаже компьютеризированного оборудования для регулировки сход-развала для проверки сход-развала всегда устанавливайте автомобиль на ровной поверхность. |
| 2. |
Перед осмотром убедитесь, что система задней подвески находится в исправном состоянии. нормальное рабочее состояние и что шины накачаны до указанного давление. |

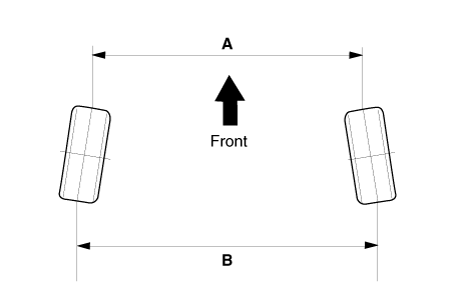

Палец на ноге
|
B - A > 0: схождение (+) B - A < 0: расхождение (-) |
Схождение предустановлено на заводе, поэтому его не нужно регулировать. Если палец не соответствует стандартному значению, замените или отремонтируйте поврежденные детали, а затем осмотрите снова.
|
Схождение Общий Австралия: 0,30° ± 0,3° Общие/Ближний Восток/Европа/Россия/Южная Америка: 0,24° ± 0,3° Бразилия/Мексика: 0,22° ± 0,3° Индивидуальный Австралия: 0,15° ± 0,15° Общие/Ближний Восток/Европа/Россия/Южная Америка: 0,12° ± 0,15° Бразилия/Мексика: 0,11° ± 0,15° |
Развал
Развал предварительно установлен на заводе, поэтому его не нужно регулировать. Если развал не соответствует стандартному значению, замените или отремонтируйте поврежденные детали и затем снова осмотрите.
|
Угол развала: -1,2° ± 0,5° |
Задний мост с торсионной балкой
Компоненты и расположение компонентов
Компоненты
1. Торсионная балка
2. Торсионная балка
крышка оси
Процедуры ремонта
Снятие и установка
...
Система задней подвески — многорычажная
Компоненты и расположение компонентов
Расположение компонентов
1. Задний верхний рычаг
2. Вспомогательная рука
3. Задняя поперечина
4. Задний стабилизатор поперечной устойчивости
5. Продольный рычаг
6. ...
