Отделка задней колесной ниши

Компоненты и расположение компонентов

Расположение компонента

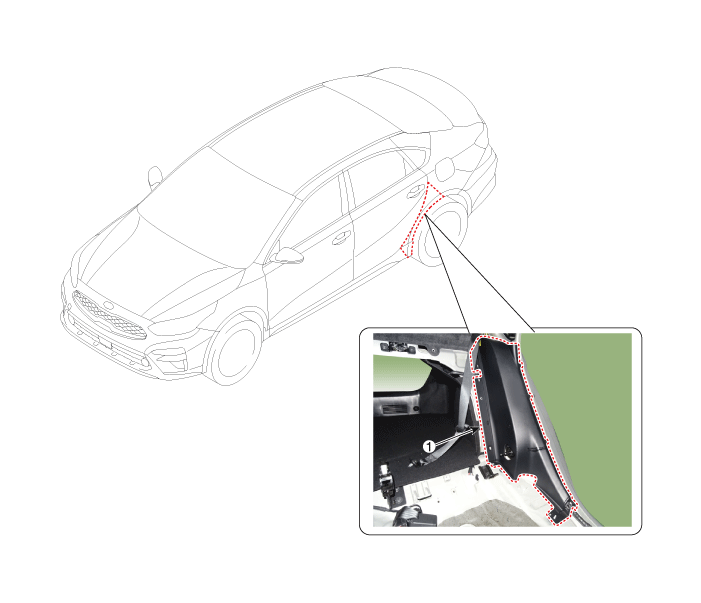

[4 двери]

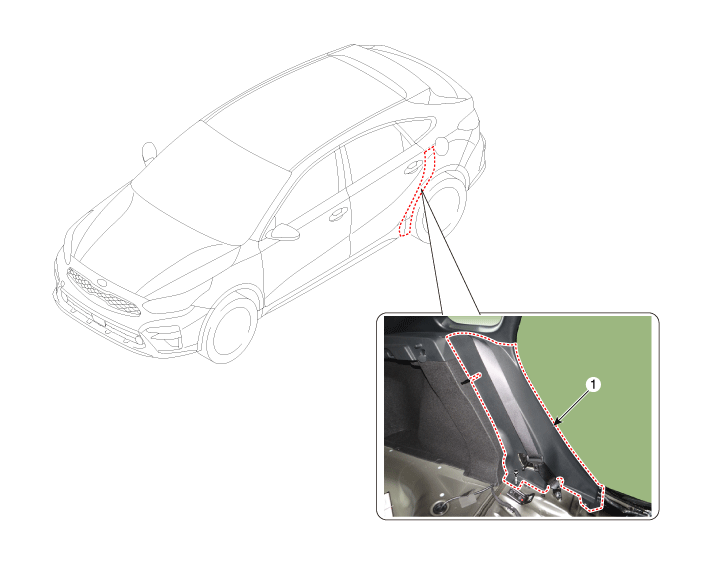

[5 дверь]

Процедуры ремонта

Замена

[4 двери]

1. 1

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

   Снимите облицовку задней стойки.

   (См. Отделка салона — «Облицовка задней стойки»)

3. 3

   Снять обшивку порога задней двери.

   (См. Отделка салона — «Отделка дверных протертостей»)

4. 4

   Аккуратно снимите боковой уплотнитель кузова задней двери.

5. 5

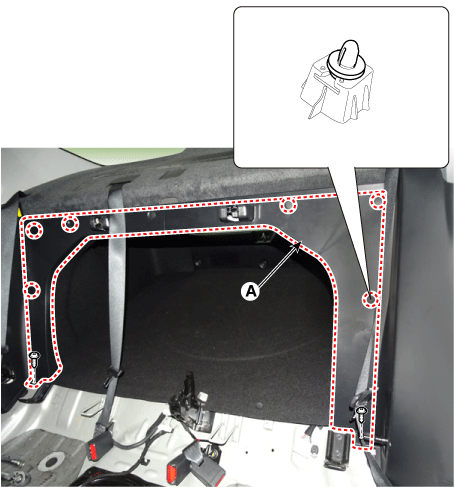

   Ослабив крепежные зажимы и винты, снимите заднюю перегородку отделка (А).



6. 6

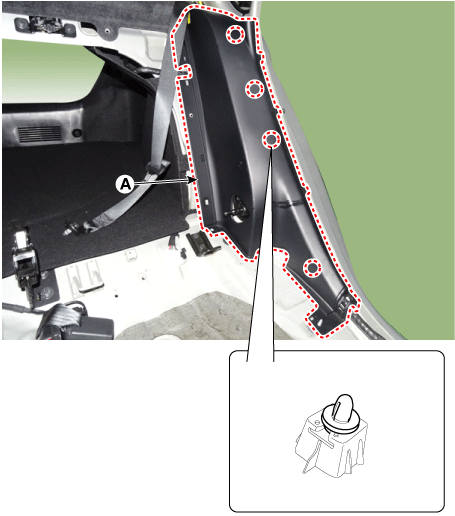

   С помощью отвертки или съемника снимите облицовку задней колесной арки (А).



7. 7

   Для установки выполните процедуру удаления в обратном порядке.

[5 дверь]

1. 1

   Снимите заднее сиденье в сборе.

   (См. Заднее сиденье — «Заднее сиденье в сборе»)

2. 2

   Аккуратно снимите боковой уплотнитель кузова задней двери.

   (См. Задняя дверь — «Боковой уплотнитель задней двери»)

3. 3

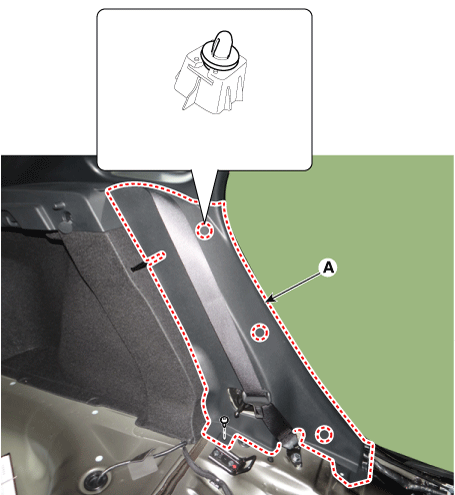

   Ослабив крепежный винт, снимите обшивку задней колесной арки. (А).



4. 4

   Для установки выполните процедуру удаления в обратном порядке.
