Боковая отделка багажника

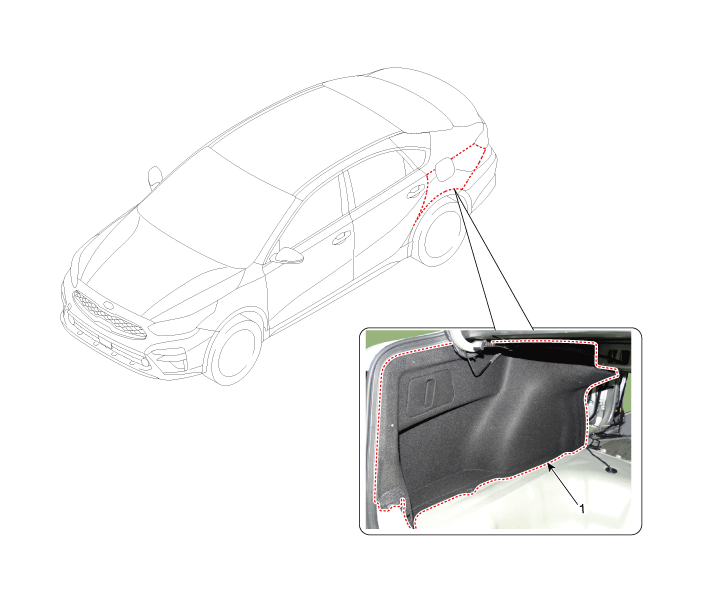

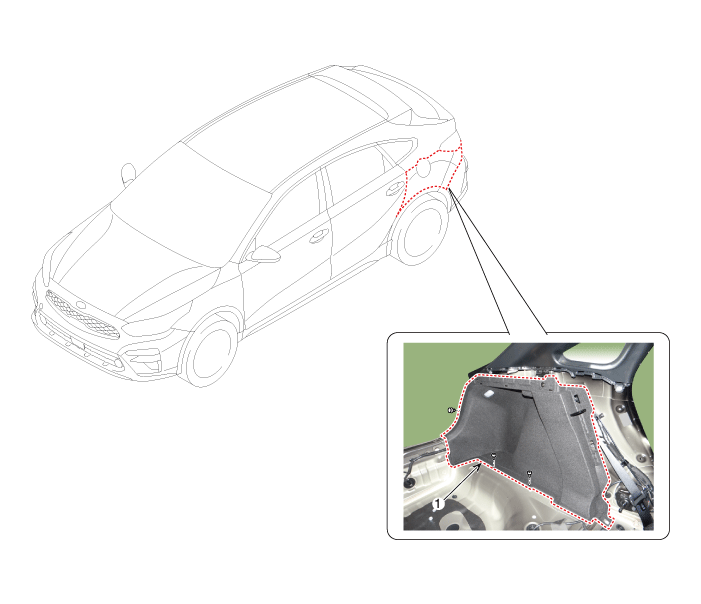

Компоненты и расположение компонентов

Расположение компонента

[4 двери]

[5 дверь]

Процедуры ремонта

Замена

[4 двери]

1. 1

   Снимите обшивку задней колесной арки.

   (См. Отделка салона — «Отделка задней колесной ниши»)

2. 2

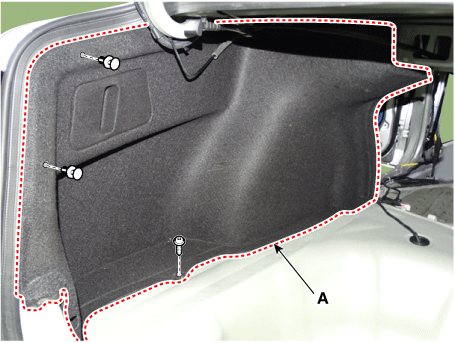

   Ослабьте зажимы, снимите боковую обшивку багажника (А).



3. 3

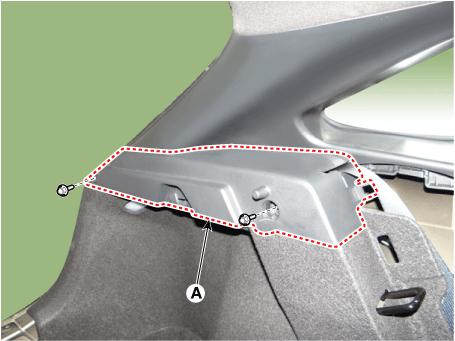

   Ослабив крепежные зажимы и винты, снимите багажный борт. отделка (А).



4. 4

   Для установки выполните процедуру удаления в обратном порядке.

[5 дверь]

1. 1

   Снимите обшивку задней колесной арки.

   (См. Отделка салона — «Отделка задней колесной ниши»)

2. 2

   Снимите уплотнитель задней двери.

   (См. Задняя дверь - «Накладка на заднюю дверь»)

3. 3

   Снимите заднюю поперечную обшивку.

   (См. Отделка багажника — «Задняя поперечная отделка»)

4. 4

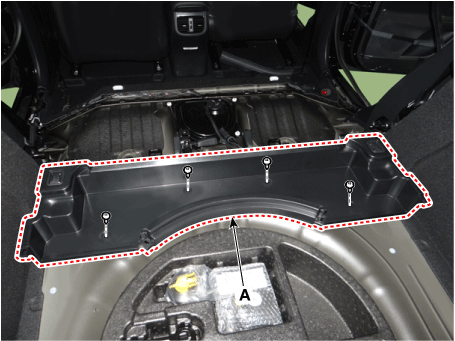

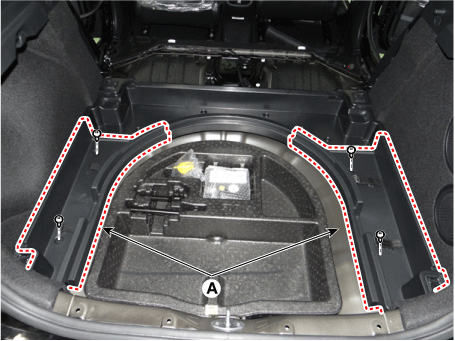

   Ослабьте крепежные винты и снимите боковой поддон пола багажника (А).



5. 5

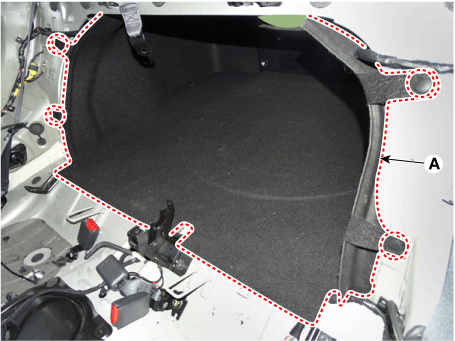

   Ослабьте крепежные винты и снимите центральный лоток пола багажного отделения (А).



6. 6

   Подняв колпачки вспомогательных рукояток и ослабив крепежные болты, снимите боковую накладку полки (А).

   Момент затяжки : 7,8–11,8 Н·м



7. 7

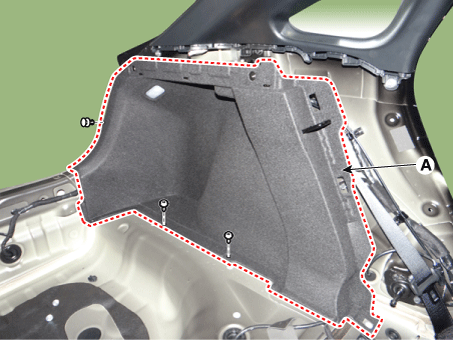

   Ослабьте крепежные винты и зажим, снимите боковую обшивку багажника (А).



8. 8

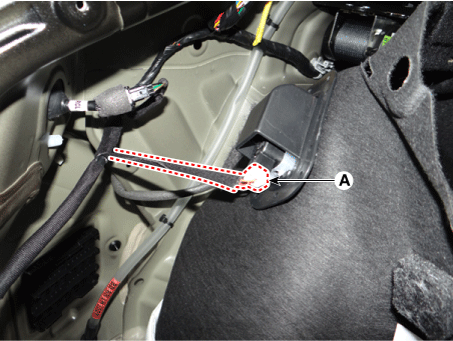

   Нажмите на стопорный штифт и разъедините различные разъемы (A).



9. 9

   Для установки выполните процедуру удаления в обратном порядке.
