Сборка обшивки крыши

Место в руководстве: Кузов (внутри и снаружи)
Общая информация — 8Обслуживание — 32Механическая система двигателя — 47Электрическая система двигателя — 17Система контроля выбросов — 10Управление двигателем/топливная система — 32Система сцепления — 11Механическая коробка передач — 11Система DCT (трансмиссия с двойным сцеплением) — 16Карданный вал и ось — 8Подвесная система — 26Рулевая система — 9Сдержанность — 11Тормозная система — 27Кузов (внутри и снаружи) — 119Электрическая система кузова — 98Отопление, вентиляция, кондиционирование — 27
19шагов
~114мин
5/5сложность
Выполнено 0 из 19

Компоненты и расположение компонентов

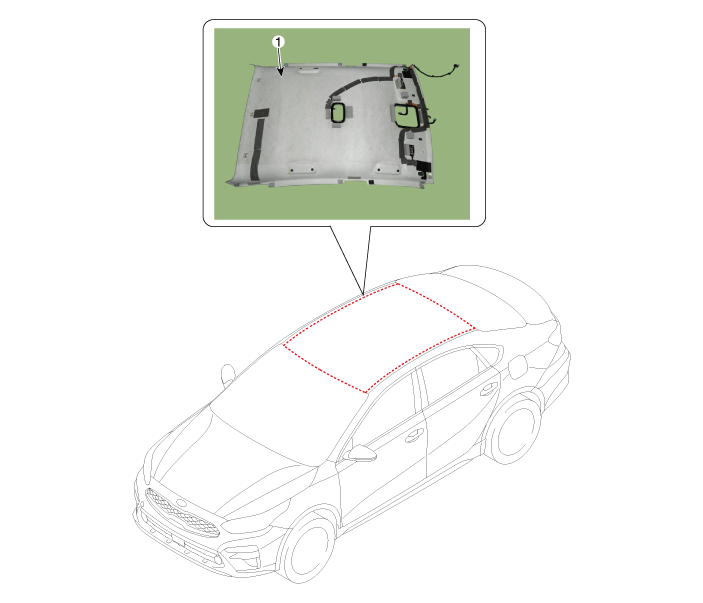

Расположение компонента

1. Сборка обшивки крыши

Процедуры ремонта

Замена

  1. Снимите уплотнитель двери.

  2. Снимите переднее сиденье.

    (См. Переднее сиденье — «Переднее сиденье в сборе»)

  3. Снимите подушку заднего сиденья в сборе.

    (См. Заднее сиденье — «Чехол подушки заднего сиденья»)

  4. Снимите облицовку передней стойки.

    (Задняя часть внутренней отделки — «Облицовка передней стойки»)

  5. Снимите нижнюю облицовку стойки поперечного угла.

    (Задняя часть внутренней отделки — «Облицовка центральной стойки»)

  6. Снимите верхнюю облицовку стойки поперечного колеса.

    (Задняя часть внутренней отделки — «Облицовка центральной стойки»)

  7. Снимите облицовку задней стойки.

    (Задняя часть внутренней отделки — «Облицовка задней стойки»)

  8. Снимите солнцезащитный козырек и фиксатор.

    (Задняя часть обшивки крыши — «Солнцезащитный козырек»)

  9. Снимите вспомогательную ручку.

    (Задняя часть обшивки крыши — «Вспомогательная ручка»)

  10. Снимите лампу верхней консоли.

    (Задняя электрическая система кузова — «Лампа на потолочной консоли»)

  11. Снимите комнатную лампу.

    (Задняя электрическая система кузова — «Комнатная лампа»)

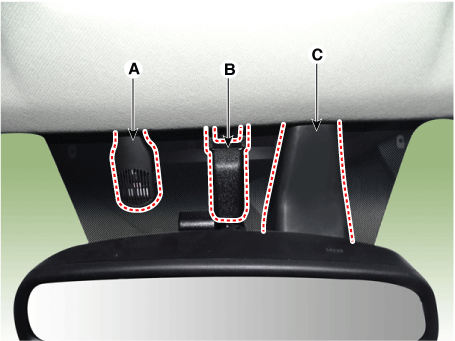

  12. Отсоедините крышку датчика автоматического предотвращения запотевания (A), крышку зеркала ECM (B). и крышка LKAS (C).

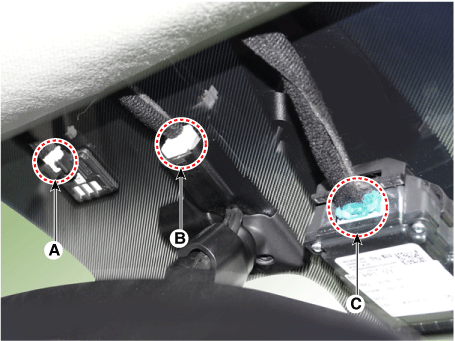

  13. Отсоедините разъем датчика автоматического предотвращения запотевания (A), крышка зеркала ECM. разъем (B) и разъем LKAS (C).

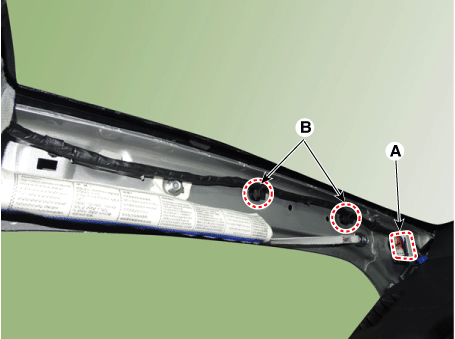

  14. Отсоедините главный разъем обивки крыши (А) и монтажные зажимы (В). в передней стойке.

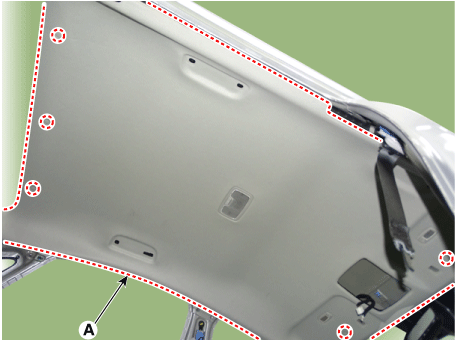

  15. Снимите зажим крепления обивки крыши и снимите обивку крыши в сборе. (А).

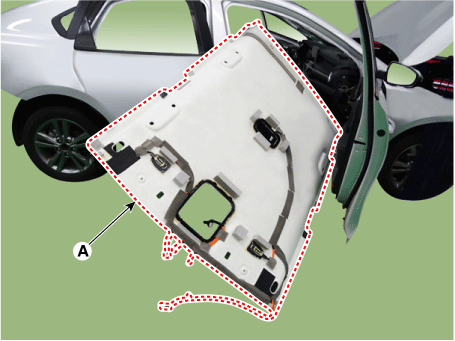

  16. Снимите обивку крыши в сборе (А) с панели кузова и перенесите из автомобиля через переднюю дверь.

  17. Снимите косметический светильник.

    (См. раздел «Электрооборудование кузова» — «Лампа для туалетного столика»).

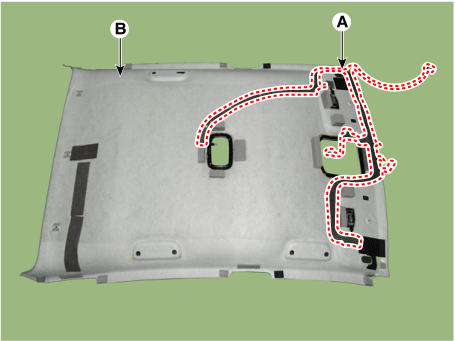

  18. Отсоедините жгут проводов обивки крыши (А) от обивки крыши (В).

  19. Для установки выполните процедуру удаления в обратном порядке.
