Датчик бокового удара (SIS)

Описание и работа

Описание

• Система датчика бокового удара (SIS) состоит из двух датчиков бокового удара давления. Датчик (P-SIS), установленный в каждом центре модуля передней двери (левый и справа), две СПАЗ установлены на каждой центральной стойке рядом (слева и справа).

• Датчик бокового удара давления также называется P-SIS, потому что он определяет давление из-за столкновения в месте его установки.

• Датчик бокового удара также называется G-SIS, потому что он определяет ускорение.

• SRSCM определяет срабатывание подушки безопасности и время срабатывания на основе сигнала столкновения от SIS в момент столкновения.

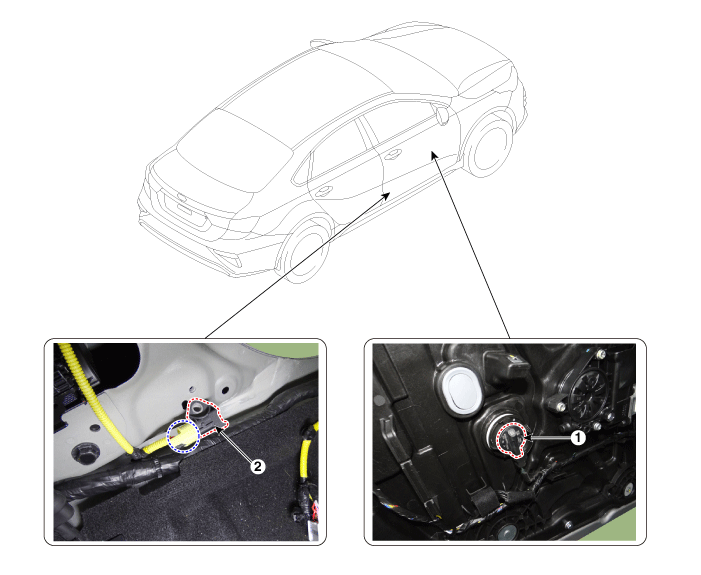

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

Датчик гравитационного бокового удара (G-SIS)

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку центральной стойки.

   (См. Кузов — «Отделка центральной стойки»)

3. 3

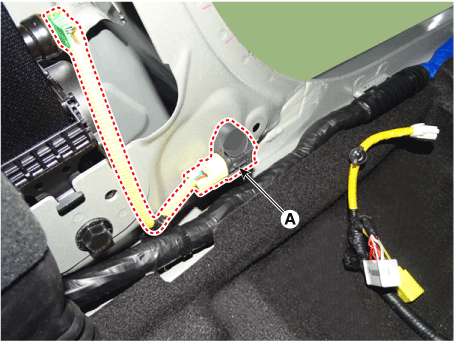

   Ослабьте болт и снимите датчик бокового удара (А).

   Момент затяжки : 8,8–9,8 Н·м



4. 4

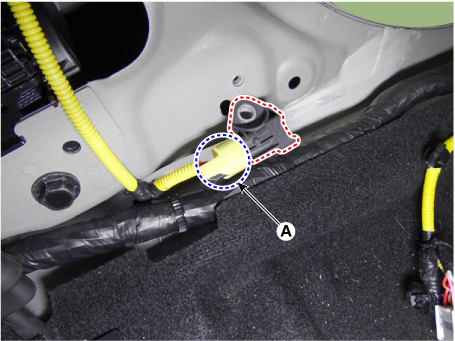

   Отсоедините разъем датчика бокового удара (А).



Датчик бокового удара давления (P-SIS)

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

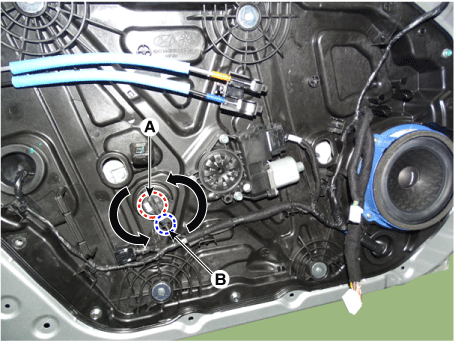

   Отсоединив разъем датчика бокового удара под давлением (B), снимите датчик бокового удара под давлением (A), повернув его против часовой стрелки.



Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки датчика бокового удара убедитесь в правильности работы системы:

   Включите зажигание. Индикатор SRS должен загореться на около шести секунд, а затем выключается.
