Kia Forte: Люк на крыше / Люк в сборе

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Кузов (внутри и снаружи) / Люк на крыше / Люк в сборе

Компоненты и расположение компонентов

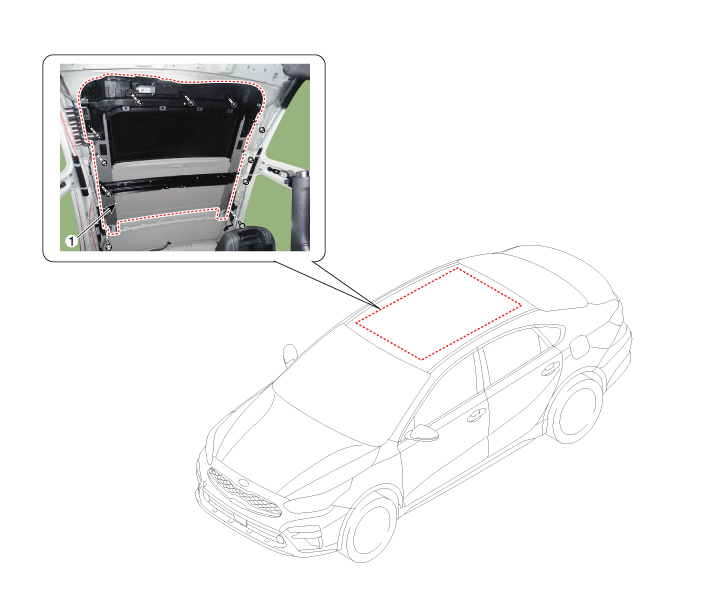

Расположение компонентов

1. Люк в сборе

Процедуры ремонта

Замена

•	При удалении плоской отверткой или съемником оберните защитная лента вокруг инструментов для предотвращения повреждения компонентов.

•	Наденьте перчатки, чтобы защитить руки.

1.	Снимите обшивку крыши. (См. Обшивка крыши — «Сборка обшивки крыши»)

2.	Снимите стекло люка. (См. Люк на крыше - «Стеклянный люк»)

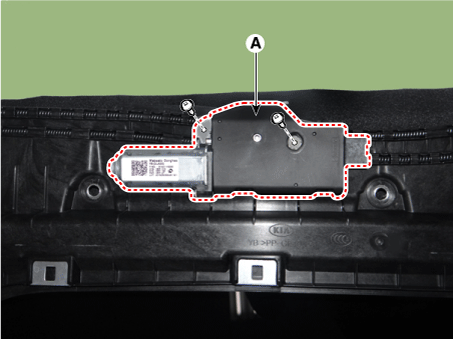

3.	Ослабьте крепежные винты и снимите электродвигатель люка (А).

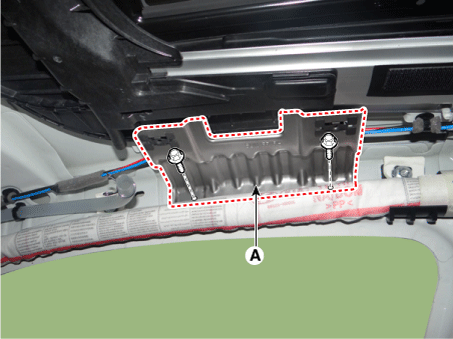

4.	Ослабив крепежные болты, снимите кронштейн вспомогательной рукоятки. (А).

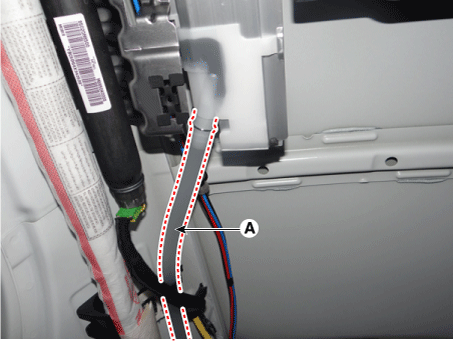

5.	Отсоедините дренажные трубки (А).

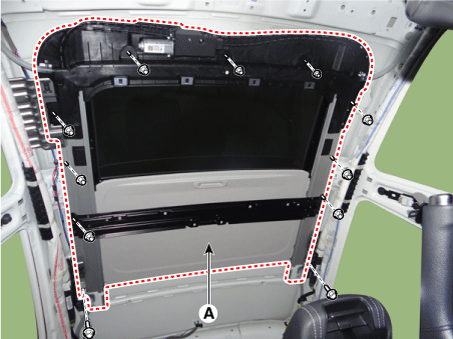

Ослабив крепежные гайки и болты, снимите люк в сборе. (А).

Момент затяжки

Болт: 7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)

Гайка: 3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

Для установки выполните процедуру удаления в обратном порядке.

Обязательно инициализируйте двигатель.
