Руководство по люку

Процедуры ремонта

Замена

1. 1

   Снимите люк в сборе.

   (См. Люк в крыше — «Узел люка»)

2. 2

   Снимите солнцезащитный козырек люка.

   (См. Люк на крыше — «Солнцезащитный козырек на крыше»)

3. 3

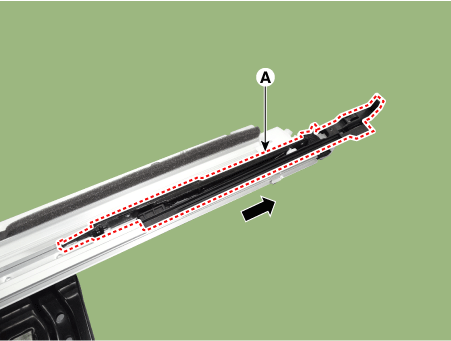

   Опустите затвор, нажав на него, а затем снимите узел капельного звена (A).



4. 4

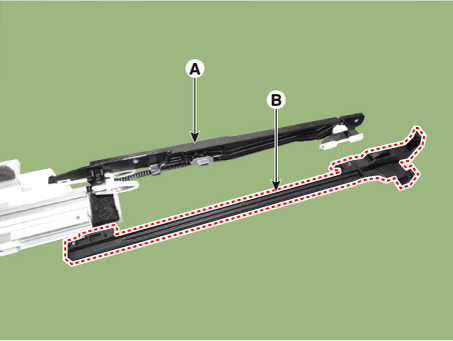

   Разделите капельницу (B) и направляющую (A).



5. 5

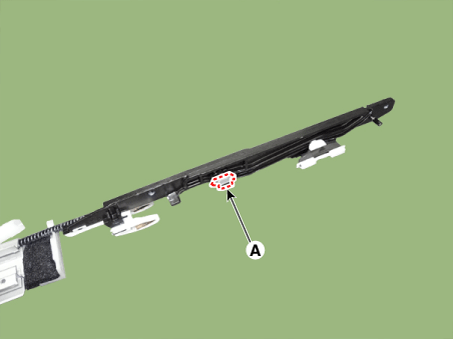

   Снимите ботинок (А).



6. 6

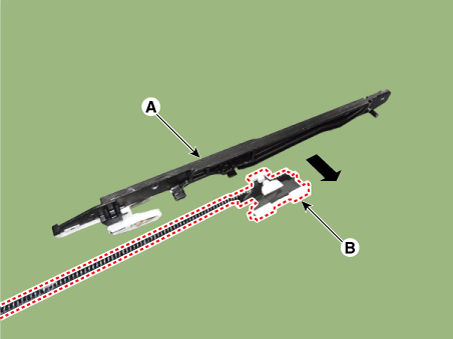

   Разделите узел направляющей (A) и кабель (B), вставив их внутрь. направление стрелки.



7. 7

   Для установки выполните процедуру удаления в обратном порядке.
