Задняя дверь в сборе

Компоненты и расположение компонентов

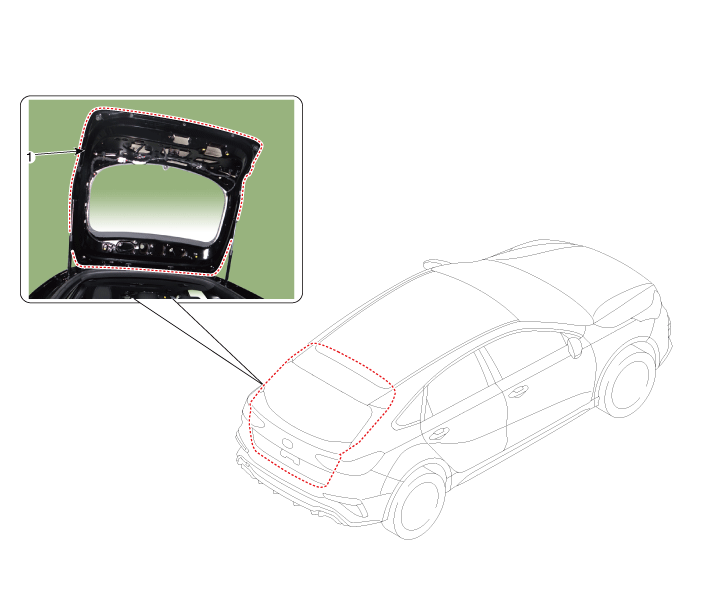

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Снимите верхнюю обшивку задней двери.

   (См. Задняя дверь — «Отделка задней двери»)

2. 2

   Снимите боковую обшивку задней двери.

   (См. Задняя дверь — «Отделка задней двери»)

3. 3

   Снимите обшивку задней двери.

   (См. Задняя дверь — «Отделка задней двери»)

4. 4

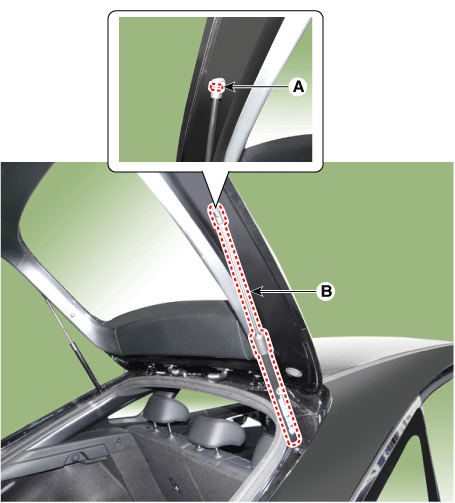

   С помощью отвертки слегка приподнимите защелки (А) с обоих концов. подъемника задней поднимающейся двери (B).



5. 5

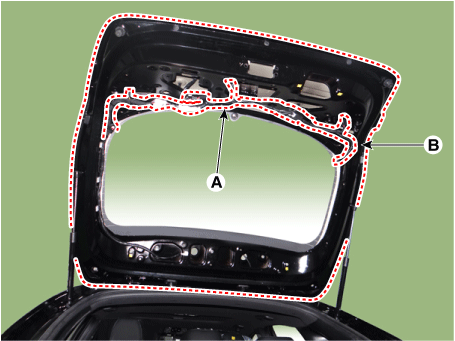

   Отсоедините разъемы и жгут проводов двери багажного отделения (А).

6. 6

   После ослабления крепежных болтов снимите заднюю дверь в сборе. (Б).

   Момент затяжки : 21,6–26 Н·м



7. 7

   Для установки выполните процедуру удаления в обратном порядке.
