Kia Soul EV: Система управления высоковольтной батареей / Датчик тока батареи Описание и работа
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Датчик тока батареи Описание и работа
| Описание |
Датчик тока батареи установлен в силовом реле
сборки и измеряет ток, когда высоковольтная батарея
заряжается или разряжается.

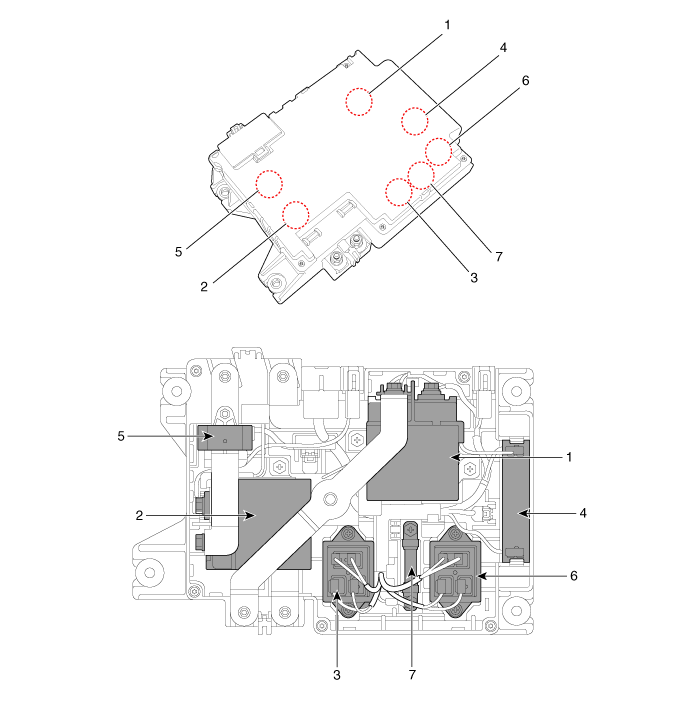

[С системой обогрева высоковольтной батареи]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки 4. Резистор предварительной зарядки |
5. Датчик тока батареи
6. Реле нагревателя высоковольтной батареи 7. Предохранитель нагревателя высоковольтной батареи |

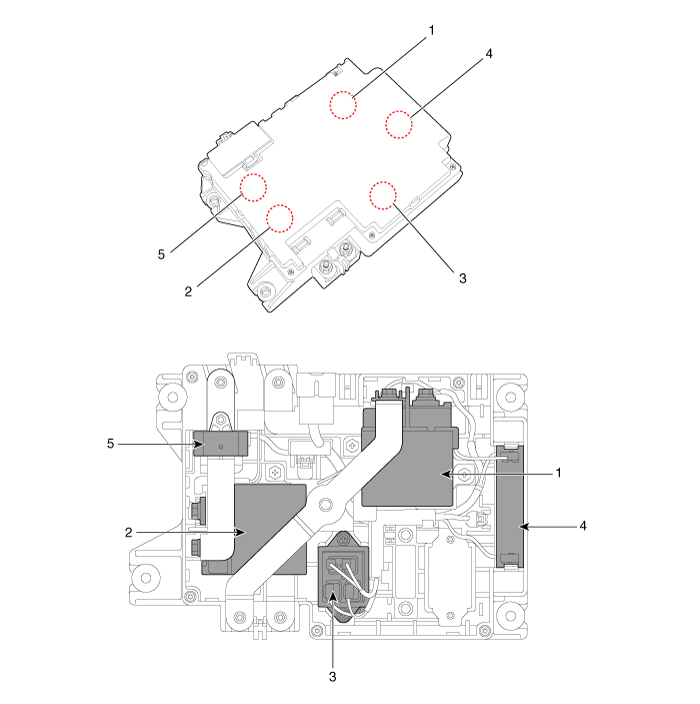

[Без системы обогрева высоковольтной батареи]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки |
4. Резистор предварительной зарядки
5. Датчик тока батареи |
Технические характеристики датчика тока батареи
Технические характеристики
Ток (А) Выходное напряжение (В) -400 (зарядка) 0,5-200 (зарядка) 1.502.5200 (разрядка) 3.5+400 (разрядка) 4.5
ПозицияХарактеристикиПримечание Выходное напряжение датчика тока (В)Прибл. 2,5 ± ...
Схемы датчиков тока аккумуляторной батареи
Схема системы
С системой обогрева батареи высокого напряжения
Без системы обогрева высоковольтной батареи
Принципиальная электрическая схема
Без системы обогрева высоковольтной батареи
С высоковольтной батареей ...
