Kia Soul EV: система управления высоковольтной батареей / датчик температуры аккумуляторной батареи, описание и работа

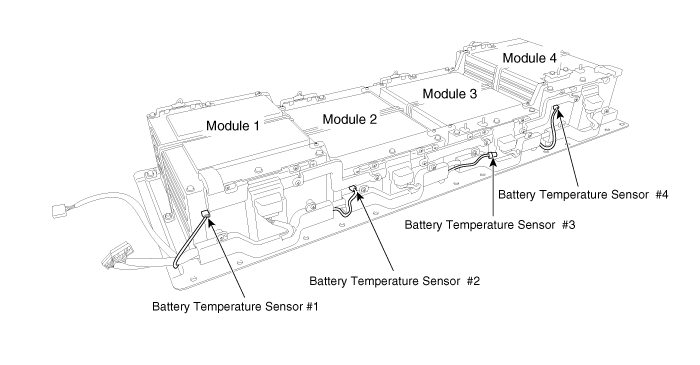

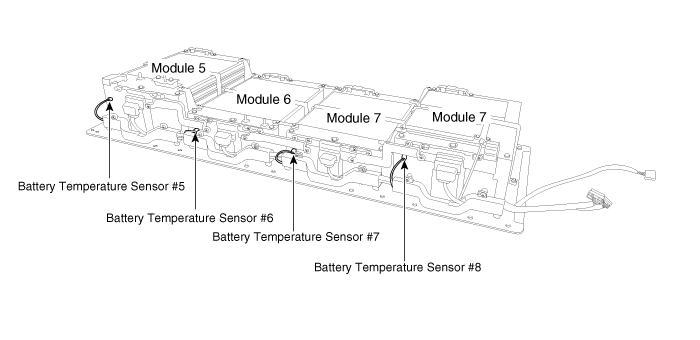

Установлен в модуле высоковольтной батареи, батарея Датчик температуры передает температуру каждого модуля батареи в BMS ЭБУ.

Технические характеристики датчика температуры батареи

Спецификация Температура (°C)Сопротивление (K?)Допуск (%)-40204,5±4,0-30117,8±3,5-2070,34±3,0-1043,43±2,5027,63±2,01018,07±1,62012,11±1,2308,303±1,2405,813±1,5 504 0,149±1,9603,01 ...

Принципиальные схемы датчика температуры аккумулятора

Принципиальная электрическая схема ...
