Kia Soul EV: система управления высоковольтной батареей / реле предварительной зарядки, описание и работа
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Описание и работа реле предварительной зарядки
| Описание |
Установленный в блоке силового реле (PRA), предварительная зарядка
Реле подключает цепь высокого напряжения при предварительной зарядке инвертора
конденсатор.

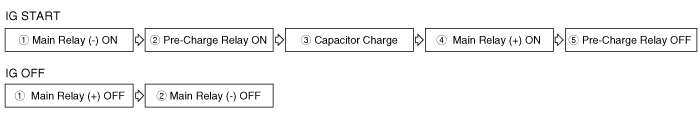

Когда IG включен, ток, проходящий через предварительную зарядку
реле и резистор заряжают конденсатор в инверторе и когда
конденсатор полностью заряжен, реле предварительной зарядки выключается.

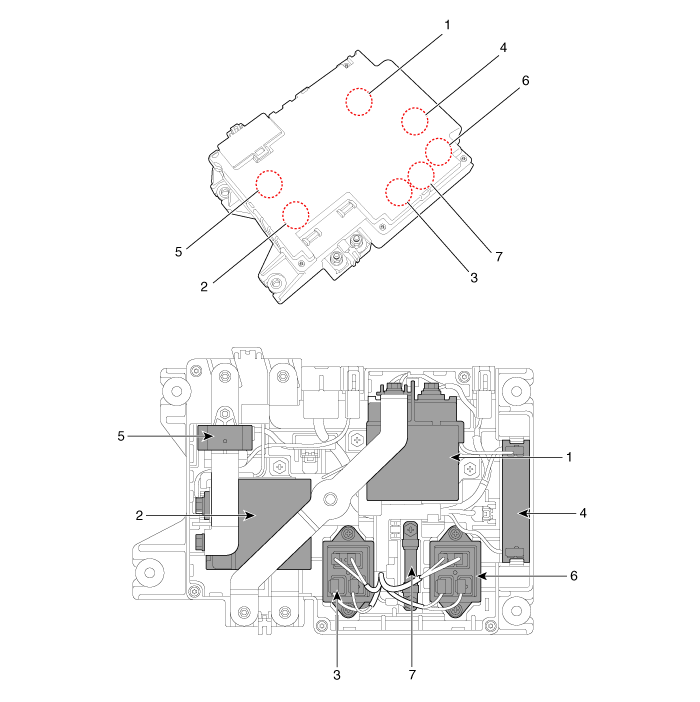

[С системой обогрева высоковольтной батареи]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки 4. Резистор предварительной зарядки |
5. Датчик тока батареи
6. Реле нагревателя высоковольтной батареи 7. Предохранитель нагревателя высоковольтной батареи |

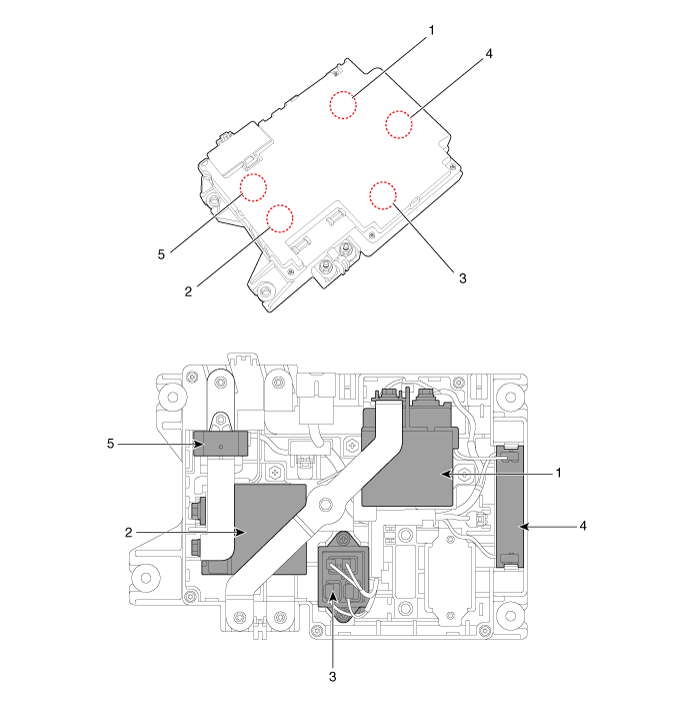

[Без системы обогрева высоковольтной батареи]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки |
4. Резистор предварительной зарядки
5. Датчик тока батареи |

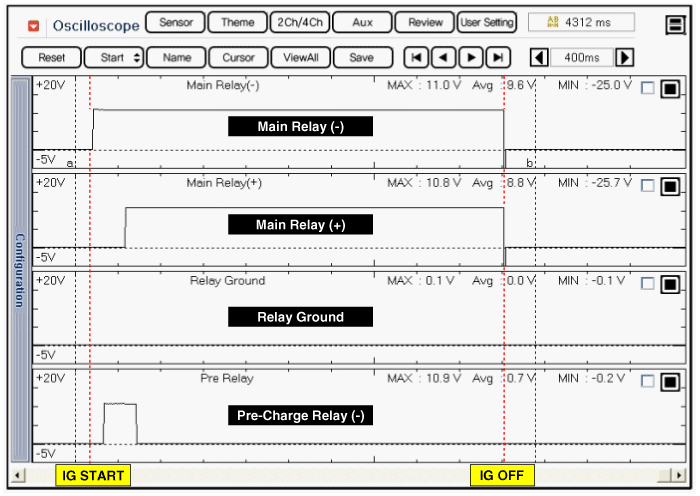

| Операция |
Технические характеристики реле предварительной зарядки
Спецификация
ПараметрСпецификацияONНоминальное напряжение(В)450Номинальный ток(А)10Падение напряжения(В)Менее 0,5 (10А)Рабочее напряжение катушки(В)12Сопротивление(?)104,4 ~ 127,6 (20°C)
ТоварСпецификацияПримечаниеM ...
Принципиальные схемы реле предварительной зарядки
Схема системы
С системой обогрева батареи высокого напряжения
Без системы обогрева высоковольтной батареи
Принципиальная электрическая схема
Без системы обогрева высоковольтной батареи
С высоковольтной батареей ...
