Kia Soul EV: Система управления высоковольтной батареей / Процедуры ремонта главного реле

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Аккумуляторная система электромобиля / Система управления высоковольтной батареей / Процедуры ремонта главного реле

осмотр
•
Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы.
•
Перед выполнением любых работ обязательно отключите высокое напряжение. связанных с системой высокого напряжения (см. «Отключение высокого напряжения Процедура"). Несоблюдение инструкций по технике безопасности может привести к серьезные электротравмы.

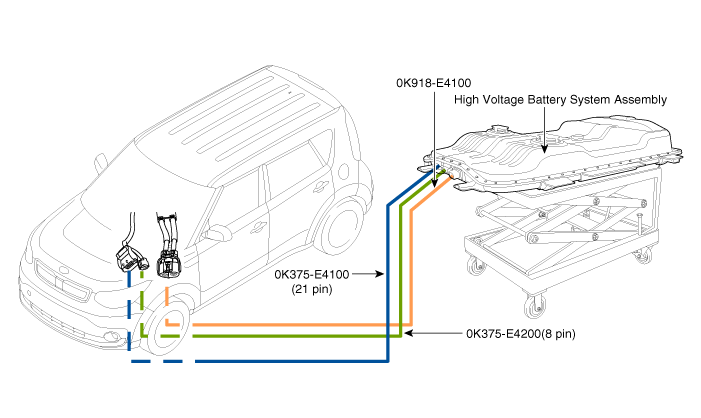

При снятии аккумуляторной батареи для осмотра аккумуляторная система, его можно подключить к транспортному средству с помощью SST 0К918-Э4100, 0К375-Э4100, 0К375-Э4200. Перед установкой батареи сборки системы, проверьте исправность аккумулятора с помощью SST.
Главное реле (-) Проверка
[Использование мультитестера (реле ВЫКЛ.)]
Проверьте главное реле высокого напряжения (-) с помощью мультитестера, когда реле выключено.
1.
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
2.
Снимите верхнюю часть корпуса высоковольтной батареи.
(См. «Система высоковольтных батарей — «Корпус»)
3.
Измерьте сопротивление между клеммой питания высокого напряжения (-) и клеммой инвертора (-).
Спецификация : ??(20°С)

[Использование GDS (реле включено)]
1.
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
2.
Снимите верхнюю часть корпуса высоковольтной батареи.
(См. «Система высоковольтных батарей — «Корпус»)
3.
Подключите SST №: 0K918-E4100, 0K375-E4100, 0K375-E4200 к автомобилю.

4.
Подключите GDS к DLC.
5.
Включите зажигание.
6.

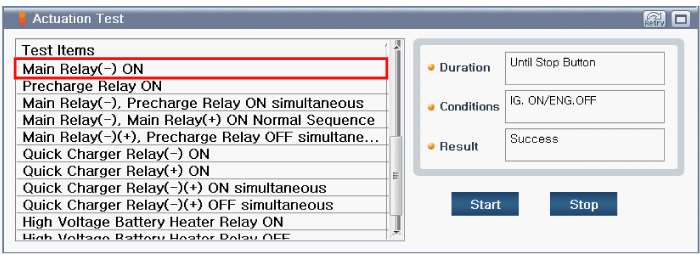

Активируйте главное реле (-) с помощью «Проверки срабатывания» на GDS, как показано на рисунке ниже.
Когда реле включено, раздается звук работы реле.

Сопротивление катушки главного реле
1.
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
2.
Снимите блок силового реле (PRA).
(См. «Система аккумуляторных батарей высокого напряжения — «Узел силового реле (PRA)»)».
3.
Измерьте сопротивление главного реле (+) (между №6 и №10) и главное реле (-) (между №4 и №6).
Спецификация : 21,6 ~ 26,4? (20°С)

Удаление
Главное реле, реле предварительной зарядки, резистор предварительной зарядки, аккумулятор Датчик тока, реле нагревателя высоковольтной батареи и реле высокого напряжения Предохранитель нагревателя аккумулятора встроен в блок силового реле (PRA). Так См. процедуру снятия силового реле в сборе (PRA).
Монтаж
Главное реле, реле предварительной зарядки, резистор предварительной зарядки, аккумулятор Датчик тока, реле нагревателя высоковольтной батареи и реле высокого напряжения Предохранитель нагревателя аккумулятора встроен в блок силового реле (PRA). Так См. процедуру установки силового реле в сборе (PRA).
