Kia Soul EV: система управления высоковольтной батареей / проверка
| осмотр |

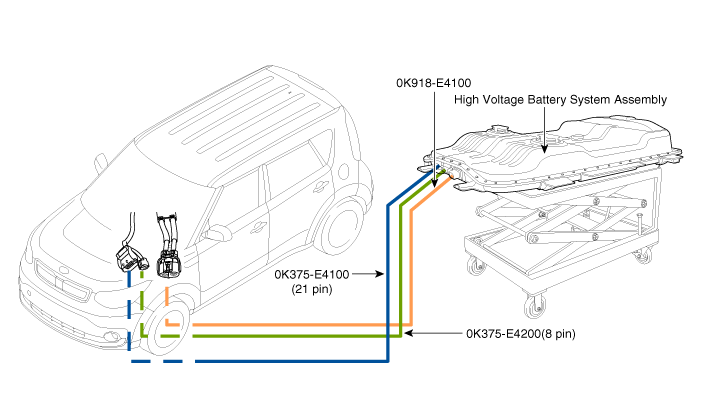

При снятии аккумуляторной батареи для осмотра
аккумуляторная система, его можно подключить к транспортному средству с помощью SST
0К918-Э4100, 0К375-Э4100, 0К375-Э4200. Перед установкой батареи
сборки системы, проверьте исправность аккумулятора с помощью SST.
|
| Проверка потери сопротивления изоляции |
| 1. |
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
|
| 2. |
Снимите верхнюю часть корпуса высоковольтной батареи.
(См. «Система высоковольтных батарей — «Корпус»)
|
| 3. |
Отсоедините силовой кабель высокого напряжения (А).
|
| 4. |
Измерьте напряжение между силовым кабелем высокого напряжения и кабелем заземления.
|
Схематические диаграммы
Принципиальная электрическая схема
Схема цепи высокого напряжения
...
Технические характеристики ЭБУ системы управления аккумуляторной батареей (BMS)
Спецификация
ПараметрСпецификацияПримечаниеКонечное сопротивление C-CAN (?)Прибл. 60Совокупное сопротивление (BMS ECU-Inverter)Конечное сопротивление C-CAN (?)Прибл. Сопротивление ЭБУ 120BMS
...
