Процедуры ремонта устройства остановки разгона (RAD)

осмотр

Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы Перед выполнением любых работ обязательно отключите высокое напряжение. связанных с системой высокого напряжения (см. «Отключение высокого напряжения Процедура"). Несоблюдение инструкций по технике безопасности может привести к серьезные электротравмы.

При снятии аккумуляторной батареи для осмотра аккумуляторная система, его можно подключить к транспортному средству с помощью SST 0К918-Э4100, 0К375-Э4100, 0К375-Э4200.

1. 1
   Выключите зажигание и отсоедините отрицательную (-) клемму вспомогательной аккумуляторной батареи.
2. 2
   Отключите высокое напряжение. (См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
3. 3
   Снимите верхнюю часть корпуса высоковольтной батареи. (См. «Система высоковольтных батарей — «Корпус»)
4. 4

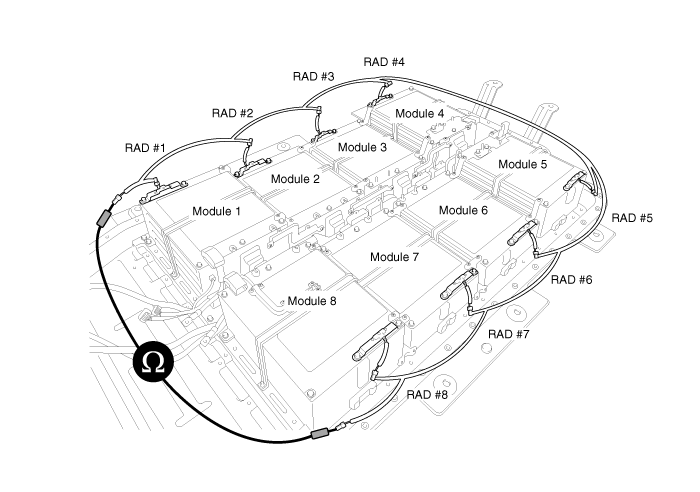

   Измерьте суммарное сопротивление клеммы RAD.

   Спецификация : Меньше 3? (20°С)



5. 5

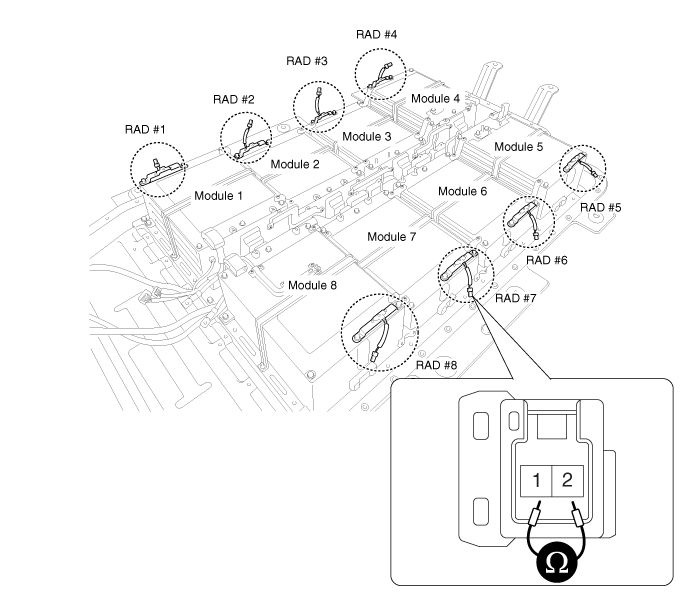

   Измерьте сопротивление каждого RAD.

   Спецификация : Меньше 0,375? (20°С)

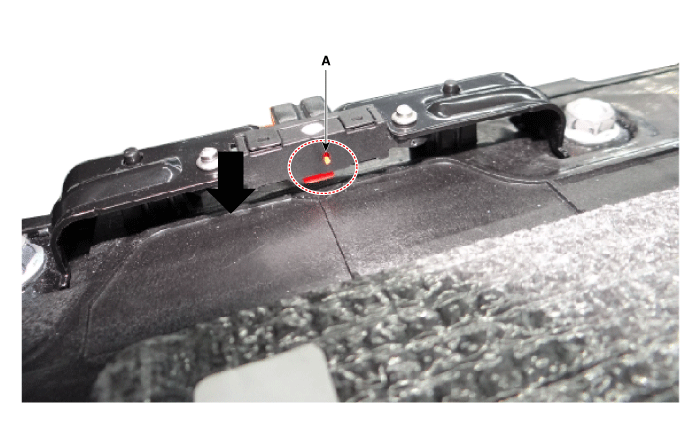

   При установке жгута RAD обязательно проверьте правильность установки разъема. [Если не правильно] 1. Отказ предварительной зарядки 2. Неисправность RAD (неправильно распознать, что высоковольтная батарея вздулась) [Основные элементы проверки] 1. Убедитесь, что переключатель RAD направлен вниз. 2. Будьте осторожны, не перепутайте разъем RAD модуля батареи № 1 (2 контакта) и разъем расширения BMS (1 контакт). 3. Будьте осторожны, чтобы не перепутать разъем RAD модуля батареи № 8 (2 контакта) и разъем расширения BMS (1 контакт).
