осмотр

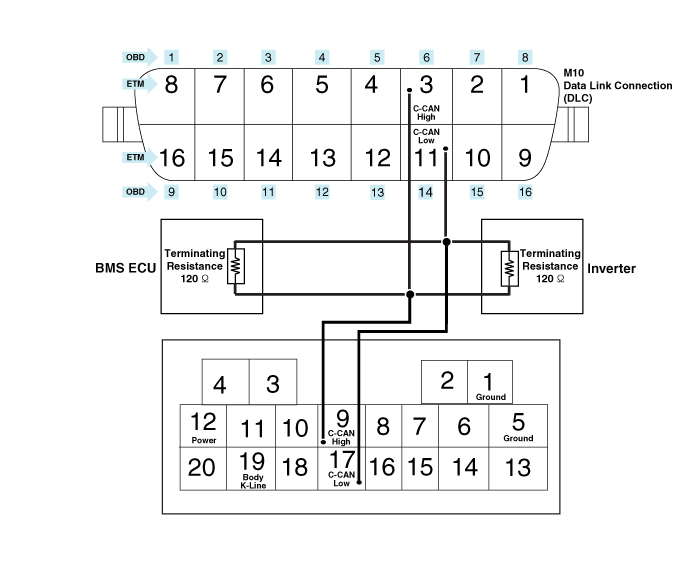

Проверка нагрузочного сопротивления C-CAN (многоцелевой контрольный разъем)

1.	ВЫКЛЮЧИТЕ зажигание.

Измерьте сопротивление между контактами № 20 и № 17 универсального контрольного разъема (20 контактов).

Измерьте сопротивление между контактами № 3 и № 11 разъема DLC (16 контактов).

Указанное значение: прибл. 60 ?

3.	Если измеренное значение не соответствует спецификации, проверьте согласующее сопротивление между ЭБУ BMS и инвертором.

Нагрузочное сопротивление C-CAN (ЭБУ BMS)

1.	Выключите зажигание и отсоедините отрицательную (-) клемму вспомогательной аккумуляторной батареи.

2.	Поднимите автомобиль.

3.	Ослабив крепежную гайку, снимите переднюю нижнюю крышку высоковольтной батареи (А).

4.	Отсоедините удлинительный разъем ЭБУ BMS (А).

Измерьте сопротивление между контактами № 2 (CAN-High) и № 9 (CAN-Low) ЭБУ BMS.

Указанное значение: прибл. 120 ?

Удаление

•	Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы.

•	Перед выполнением любых работ обязательно отключите высокое напряжение. связанных с системой высокого напряжения (см. «Отключение высокого напряжения Процедура"). Несоблюдение инструкций по технике безопасности может привести к серьезные электротравмы.

1.	Отключите высокое напряжение. (См. Аккумуляторная система электромобиля — «Процедура отключения при высоком напряжении»)

2.	Снимите блок высоковольтной батареи в сборе. (Система аккумуляторных батарей высокого напряжения — блок батарей в сборе — «Снятие»)

Выверните крепежный болт кронштейна троса предохранительной вилки (A).

Крепежный болт кронштейна троса предохранительной вилки: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

Ослабив крепежный болт, снимите верхнюю часть корпуса (А).

Болт крепления верхнего корпуса блока высоковольтных батарей: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

Снять блок управления BMS.

(1)	Отсоедините разъем (А).

(2)	Снимите крепежную гайку (В).

(3)

Снимите ЭБУ BMS (С).

Гайка крепления ЭБУ BMS: 7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

Монтаж

•	Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы.

•	Перед выполнением любых работ обязательно отключите высокое напряжение. связанных с системой высокого напряжения (см. «Отключение высокого напряжения Процедура"). Несоблюдение инструкций по технике безопасности может привести к серьезные электротравмы.

1.	Установите ЭБУ BMS в порядке, обратном снятию.
