Процедуры ремонта реле предварительной зарядки

осмотр

Обязательно прочтите и соблюдайте «Общую информацию по технике безопасности». и осторожность» перед выполнением любых работ, связанных с высоким напряжением. система. Несоблюдение инструкций по технике безопасности может привести к серьезным электрические травмы. Перед выполнением любых работ обязательно отключите высокое напряжение. связанных с системой высокого напряжения (см. «Отключение высокого напряжения Процедура"). Несоблюдение инструкций по технике безопасности может привести к серьезные электротравмы.

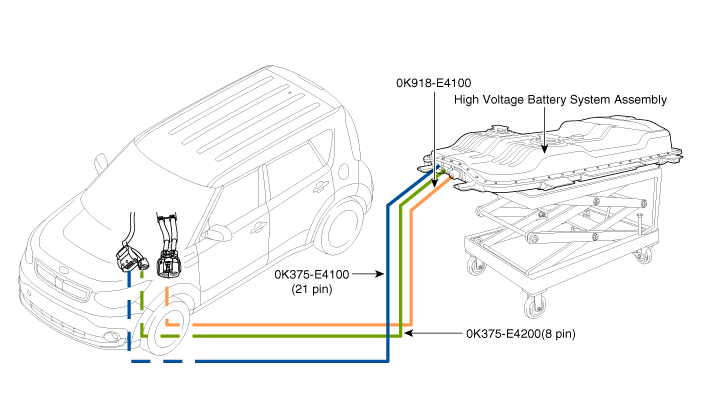

При снятии аккумуляторной батареи для осмотра аккумуляторная система, его можно подключить к транспортному средству с помощью SST 0К918-Э4100, 0К375-Э4100, 0К375-Э4200. Перед установкой батареи сборки системы, проверьте исправность аккумулятора с помощью SST.

Проверка реле предварительной зарядки

1. 1
   Отключите высокое напряжение. (См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
2. 2
   Снимите верхнюю часть корпуса высоковольтной батареи. (См. «Система высоковольтных батарей — «Корпус»)
3. 3
   Измерьте сопротивление между клеммой питания высокого напряжения (+) и клеммой соединительной коробки (+).

   Спецификация : ??(20°С)



4. 4
   Отключите высокое напряжение. (См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
5. 5
   Снимите верхнюю часть корпуса высоковольтной батареи. (См. «Система высоковольтных батарей — «Корпус»)
6. 6
   Подключите SST (0K918-E4100, 0K375-E4100, 0K375-E4200) к автомобилю.



7. 7
   Подключите GDS к DLC.
8. 8
   Включите зажигание.
9. 9

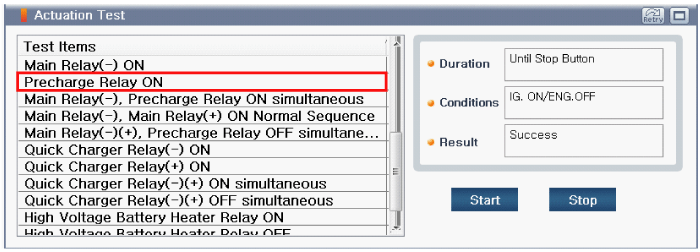

   Активируйте реле предварительной зарядки, используя «Проверку срабатывания» на GDS, как показано на рисунке ниже.



Сопротивление катушки реле предварительной зарядки

1. 1
   Отключите высокое напряжение. (См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
2. 2
   Снимите блок силового реле (PRA). (См. «Система аккумуляторных батарей высокого напряжения — «Узел силового реле (PRA)»)».
3. 3
   Измерьте сопротивление между контактами № 6 и № 8 разъема силового реле в сборе.

   Спецификация : 104,4 ~ 127,6? (20°С)



Удаление

Главное реле, реле предварительной зарядки, резистор предварительной зарядки, аккумулятор Датчик тока, реле нагревателя высоковольтной батареи и реле высокого напряжения Предохранитель нагревателя аккумулятора встроен в блок силового реле (PRA). Так См. процедуру снятия силового реле в сборе (PRA).

Монтаж

Главное реле, реле предварительной зарядки, резистор предварительной зарядки, аккумулятор Датчик тока, реле нагревателя высоковольтной батареи и реле высокого напряжения Предохранитель нагревателя аккумулятора встроен в блок силового реле (PRA). Так См. процедуру установки силового реле в сборе (PRA).
