Kia Soul EV: система управления высоковольтной батареей / схемы предохранителей нагревателя высоковольтной батареи
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Схемы предохранителей нагревателя высоковольтной батареи

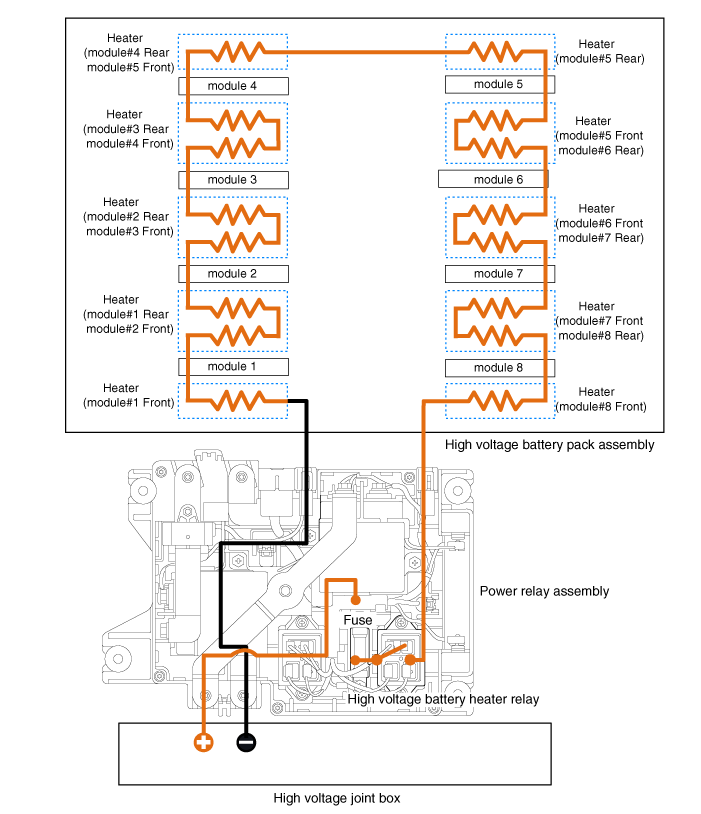

| Схема системы |

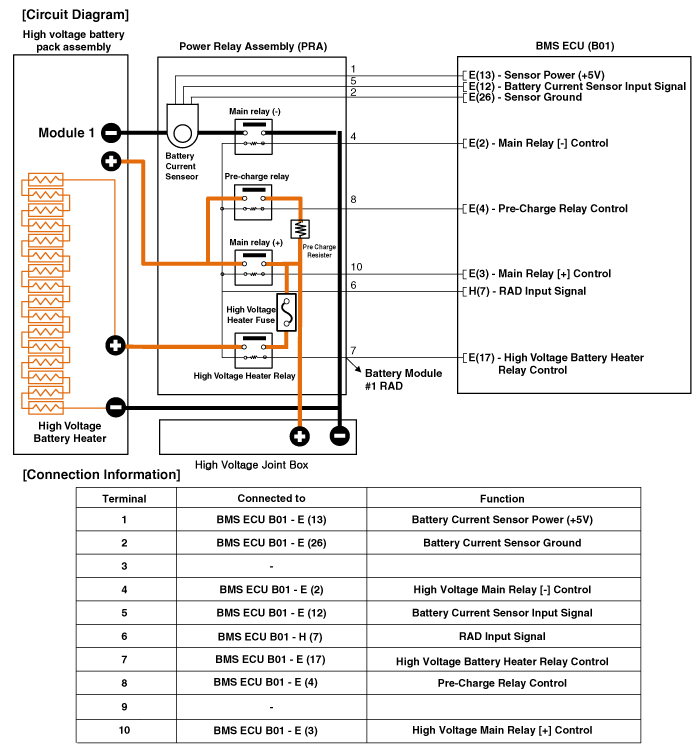

| Принципиальная электрическая схема |
Описание и работа предохранителя нагревателя высоковольтной батареи
Предохранитель нагревателя высоковольтной батареи
Он подключен к выключателю реле нагревателя аккумулятора и отключает цепь в случае перегрузки по току.
Он установлен в блоке силового реле (PRA).Эксплуатация
...
Процедуры ремонта предохранителя нагревателя высоковольтной батареи
Удаление
Главное реле, реле предварительной зарядки, резистор предварительной зарядки, аккумулятор
Датчик тока, реле нагревателя высоковольтной батареи и реле высокого напряжения
Предохранитель нагревателя аккумулятора находится в ...
