Kia Soul EV: система управления высоковольтной батареей / Расположение компонентов и компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Компоненты и расположение компонентов
| Расположение компонентов |

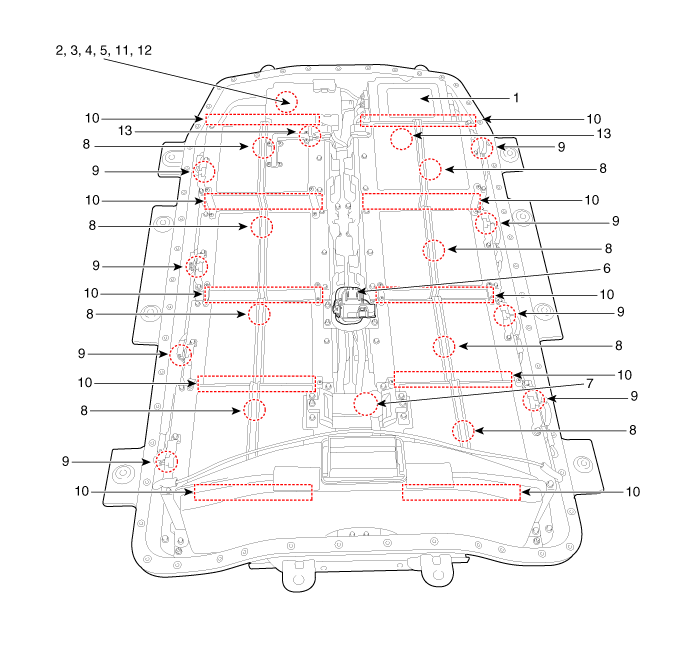

| Сборка аккумуляторной системы высокого напряжения |
|
1. ЭБУ системы управления двигателем
2. Главное реле 3. Реле предварительной зарядки 4. Резистор предварительной зарядки 5. Датчик тока батареи 6. Защитная заглушка 7. Главный предохранитель |
8. Датчик температуры батареи
9. Устройство для задержания беглецов (RAD) 10. Нагреватель высоковольтной батареи (с системой обогрева) 11. Реле нагревателя высоковольтной батареи (с системой нагревателя) 12. Предохранитель нагревателя высоковольтной батареи (с системой нагревателя) 13. Датчик температуры нагревателя высоковольтной батареи (с системой нагревателя) |
|
1. ЭБУ системы управления двигателем
|
2. Главное реле
3. Реле предварительной зарядки |
|
|
|
|
4. Резистор предварительной зарядки
5. Датчик тока батареи |
6. Защитная заглушка
|
|
|
|
|
7. Главный предохранитель
|
8. Датчик температуры батареи
|
|
|
|
|
9. Устройство для задержания беглецов (RAD)
|
10. Датчик температуры нагревателя высоковольтной батареи
|
|
|
|
|
11. Предохранитель нагревателя высоковольтной батареи.
|
|
|
|

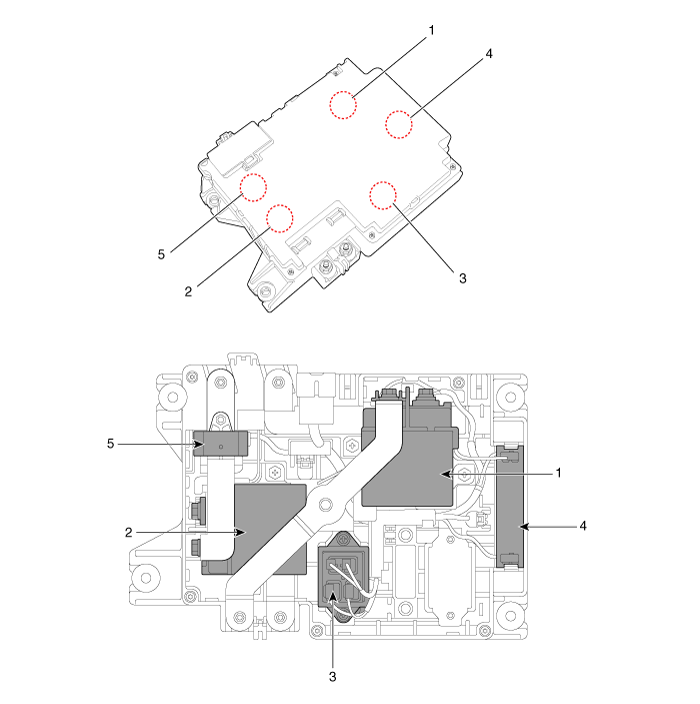

| Реле питания в сборе (без системы обогрева) |
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки |
4. Резистор предварительной зарядки
5. Датчик тока батареи |

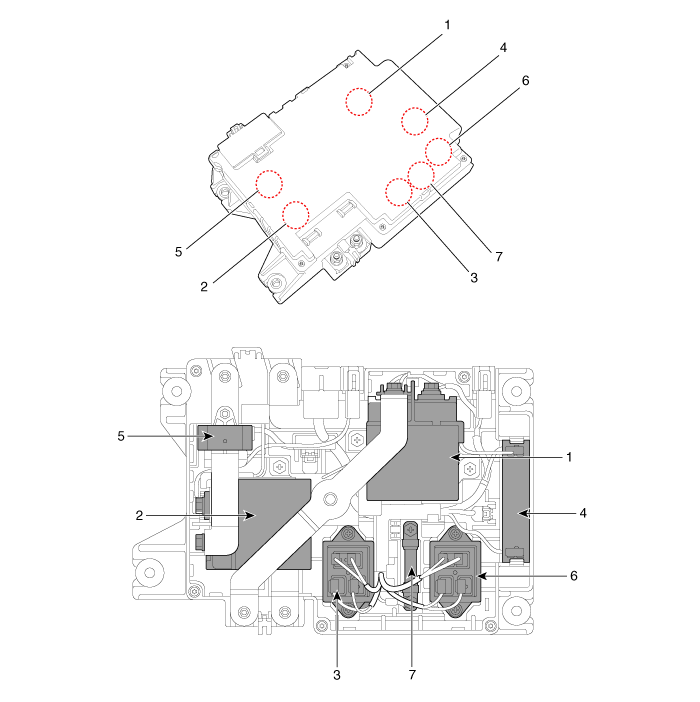

| Реле питания в сборе (с системой обогрева) |
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки 4. Резистор предварительной зарядки |
5. Датчик тока батареи
6. Реле нагревателя высоковольтной батареи 7. Предохранитель нагревателя высоковольтной батареи |
Описание и работа
Описание
Система управления высоковольтной батареей
Система управления высоковольтной батареей состоит из ЭБУ BMS, PRA
и он контролирует SOC (состояние заряда), вывод, поиск и устранение неисправностей,
аккумуляторная батарея ba ...
