Kia Stinger: Тормозная система / Вакуумный насос

Kia Stinger CK 2018-2023 Руководство по ремонту / Тормозная система / Тормозная система / Вакуумный насос

Компоненты и расположение компонентов

Компоненты

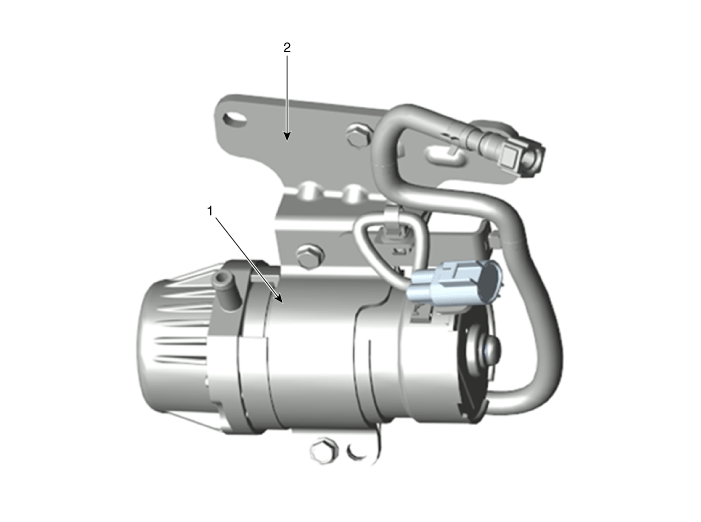

3.3 Т-ГДИ ЛЯМБДА II

1. Вакуумный насос

2. Кронштейн вакуумного насоса

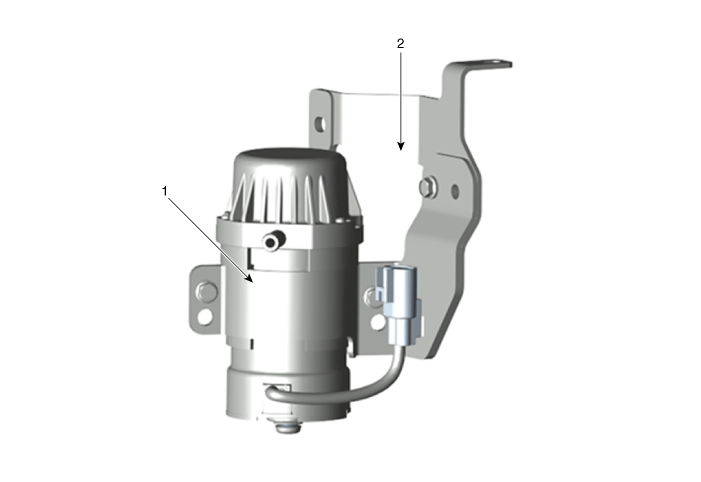

2.0 Т-ГДИ ТЕТА II

1. Вакуумный насос

2. Кронштейн вакуумного насоса

Процедуры ремонта

Удаление

[3.3 Т-ГДИ ЛЯМБДА II]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите крышку машинного отделения. (См. Механическую систему двигателя — «Машинное отделение под крышкой»)

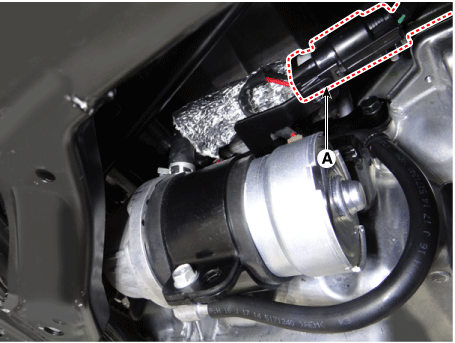

3.	Отсоедините разъем вакуумного насоса (А).

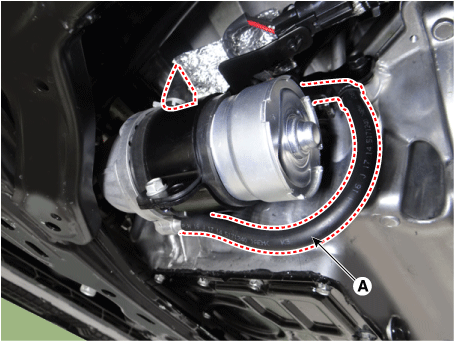

4.	Отсоедините шланг вакуумного насоса (А) от вакуумного насоса.

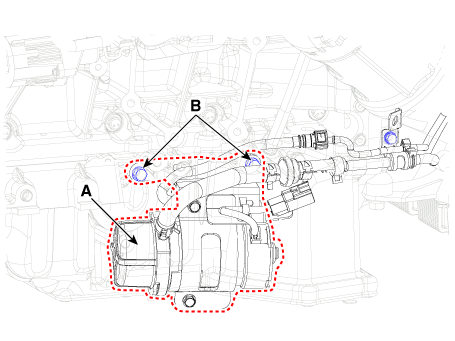

Ослабьте болты крепления вакуумного насоса (В) и снимите вакуумный насос (А).

Момент затяжки:

16,7–25,5 Н·м (2,0–3,0 кгс·м, 12,3–18,8 фунт-фут)

6.	Установите в порядке, обратном снятию.

[2.0 Т-ГДИ ТЕТА II]

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите крышку машинного отделения. (См. Механическую систему двигателя — «Машинное отделение под крышкой»)

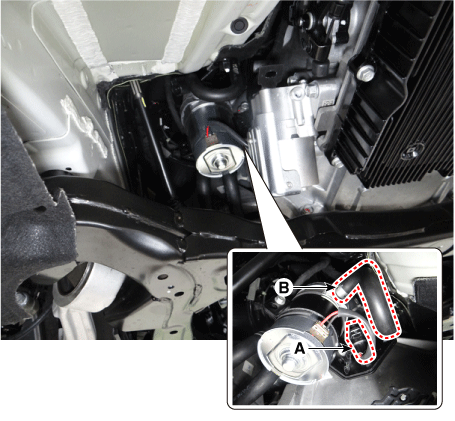

3.	Отсоедините разъем вакуумного насоса (А) и шланг вакуумного насоса (В).

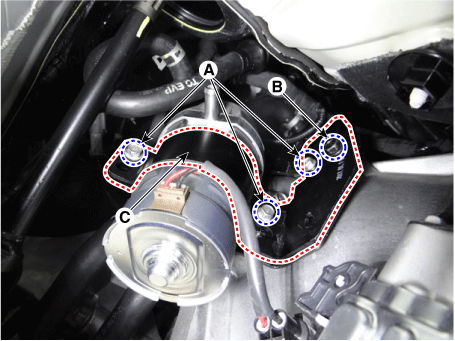

Ослабьте болты кронштейна вакуумного насоса (A), (B) и снимите вакуумный кронштейн насоса.

Момент затяжки:

(A): 6,8–8,8 Н·м (0,7–0,9 кгс·м, 5,0–6,5 фунт-фут)

(B) : 16,7–25,5 Н·м (2,0–3,0 кгс·м, 12,3–18,8 фунт·фут)

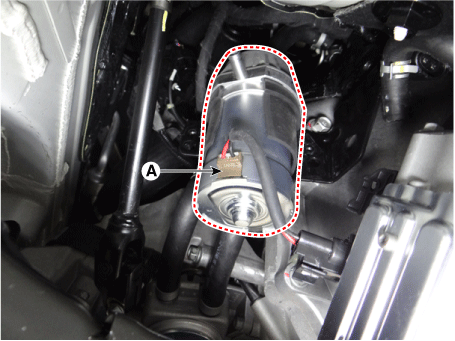

5.	Снимите вакуумный насос (А).

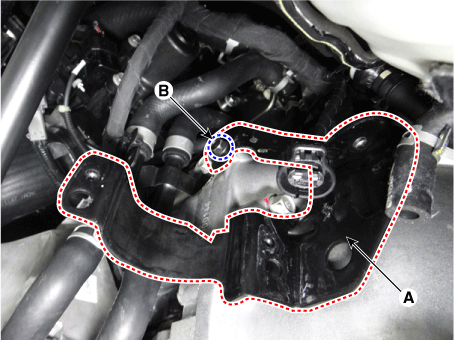

Ослабьте болт кронштейна вакуумного насоса (В) и снимите вакуумный насос. кронштейн (А).

Момент затяжки:

16,7–25,5 Н·м (2,0–3,0 кгс·м, 12,3–18,8 фунт-фут)

7.	Установите в порядке, обратном снятию.
