Выключатель стоп-сигнала

Компоненты и расположение компонентов

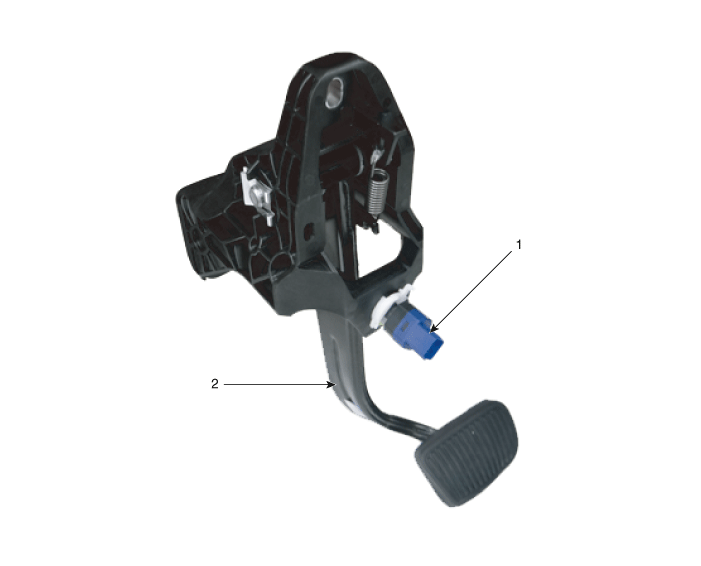

Компоненты

Описание и работа

Операция

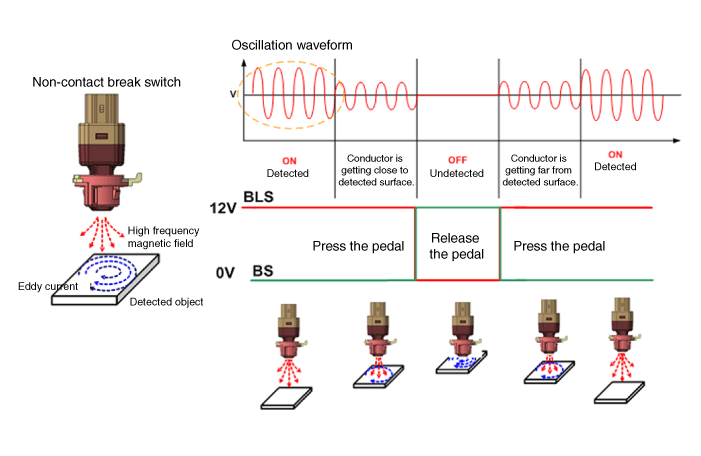

Принцип работы индуктивного бесконтактного выключателя

1. 1

   Используйте высокочастотное магнитное поле и индуцированный ток, которые генерируется колебаниями (до утвержденного напряжения) катушки в переключателе.

2. 2

   Вихревой ток возникает на поверхности металла за счет собственной индуктивности. эффект, если есть металл в высокочастотном магнитном поле.

3. 3

   Образующийся вихревой ток ослабляет высокочастотное магнитное поле. поле столько же, сколько количество, генерируемое путем нарушения магнитного поля переключателя поток.

4. 4

   ON-OFF, оценивая, ослабляется ли магнитное поле высокого напряжения или нет (рассчитать разность напряжений по длине между металлом и катушкой)

Принципиальные диаграммы

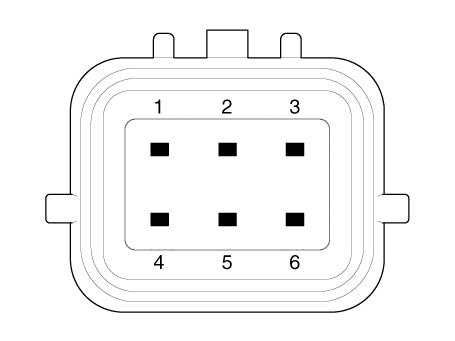

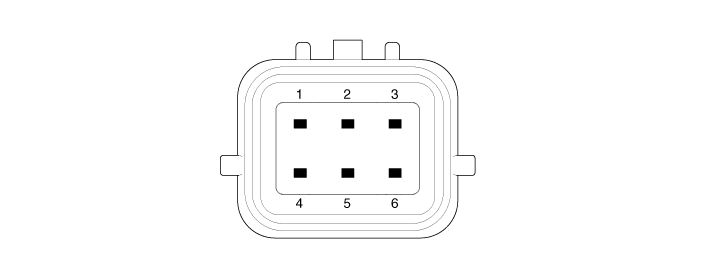

Терминальная функция

Поиск неисправностей

Поиск неисправностей

1. 1

   Диагностика деталей

   Предметы	Причина	Симптом
   Выключатель предохранителя	Неисправное соединение предохранителя, Поврежденный предохранитель	Код неисправности: P0504 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.	① Проверка формы сигнала выполняется с помощью осциллографа на каждом части во время разгона/торможения автомобиля. (См. переключатель стоп-сигнала процедуры проверки цепи) ② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
   Реле предохранителя	Неисправное соединение предохранителя, Поврежденный предохранитель	Код неисправности: P0504 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.
   Выключатель стоп-сигнала	Поврежденная проводка каждой части Неправильное подключение к разъему Каждая часть неисправна	Код неисправности: P0504 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.
   Стоп-сигнал электронный модуль (если применимо)		Код неисправности: P0504, C2130, C2131 Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB неисправность, неисправность стоп-сигнала, горит лампа ESP OFF.
   Модуль управления двигателем (ECM)		Код неисправности: P0504 Симптом: проблемы с переключением передач, круиз-контроль. проблема отмены
   Модуль управления кузовом (BCM)		Проблемы с переключением передач
   Соленоид блокировки переключения передач		Проблемы с переключением передач
   Переключатель ингибитора		Симптом: проблемы с переключением передач, отказ при запуске, круиз. проблема с отменой функции управления, отмена функции EPB беда
   Блок смарт-ключей (SMK)		Стартовый сбой
   Электронный стояночный тормоз		Симптом: проблема с отменой функции EPB, ESP OFF свет освещен.
   Блок управления ABS/VDC (Датчик давления)		Симптом: горит индикатор ESP OFF.

2. 2

   Симптоматическая диагностика

   Симптом	Часть, которая может быть причиной
   Проблемы с запуском	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/VDC, каждый провод, разъем	① Проверьте форму сигнала с помощью осциллографа на каждой детали во время движения автомобиля. ускорение/торможение. (См. проверку цепи выключателя стоп-сигналов. процедуры) ② Обратитесь к соответствующим процедурам ремонта детали, если что-то в осциллограмме обнаружена аномалия (обратитесь к процедурам ремонта соответствующей детали и при необходимости заменить ее)
   Проблемы с переключением передач	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, BCM, ECM, выключатель ингибитора, каждый провод, разъем
   горит лампочка ESP OFF	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, модуль управления ABS/VDC, каждый провод, разъем
   P0504	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, ECM, каждый провод, разъем
   Не работает стоп-сигнал	Предохранитель выключателя, предохранитель реле, выключатель стоп-сигнала, электронный стоп-сигнал модуль, провод/разъем отсоединен
   Стоп-сигнал всегда включенный	Выключатель стоп-сигнала, электронный модуль стоп-сигнала, Короткое замыкание проводки, сгорел предохранитель

3. 3

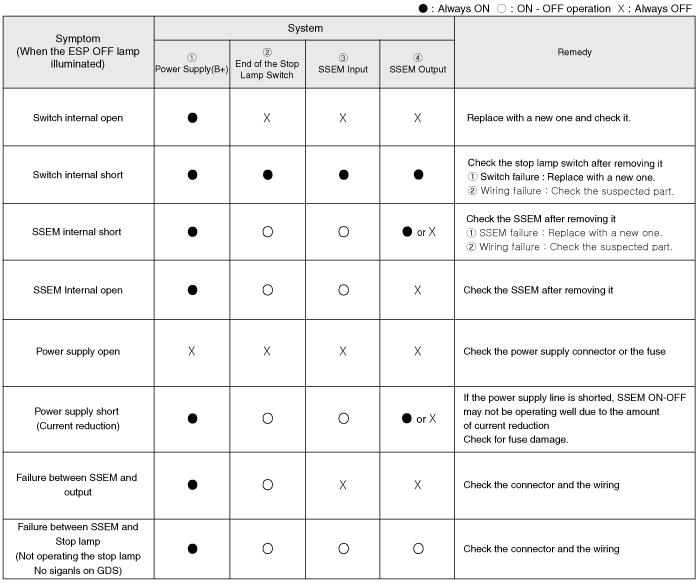

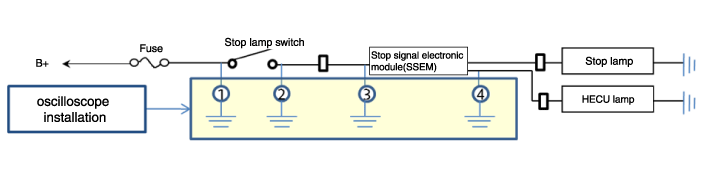

   Диагностика системы выключателя стоп-сигналов





   SSEM: Электронный модуль стоп-сигнала

4. 4

   Обратитесь к руководству по кодам DTC, когда отображаются соответствующие коды DTC.

Процедуры ремонта

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2. 2

   Снимите нижнюю панель аварийной подушки.

   (См. Кузов — «Нижняя панель аварийной площадки»)

3. 3

   Снимите коленную подушку безопасности.

   (См. Система пассивной безопасности — «Модуль коленной подушки безопасности (KAB))».

4. 4

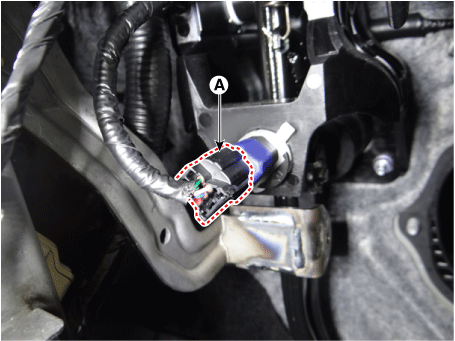

   Отсоедините разъем выключателя стоп-сигналов (А).



5. 5

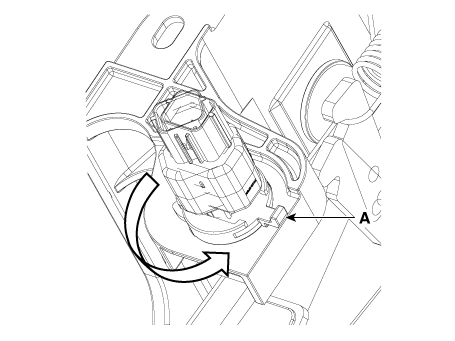

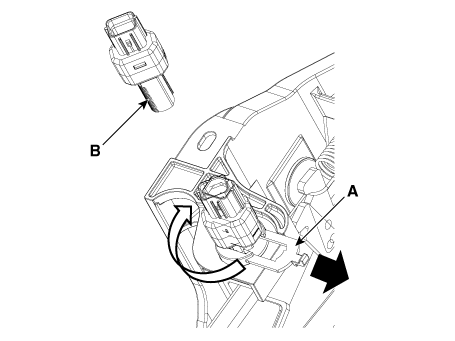

   Потяните стопорную пластину (А), как показано стрелкой, а затем поверните тормоз. переключатель (B) на 45° по часовой стрелке и снимите его.



6. 6

   Осмотрите снятый выключатель стоп-сигнала в соответствии с описанными ниже процедурами.

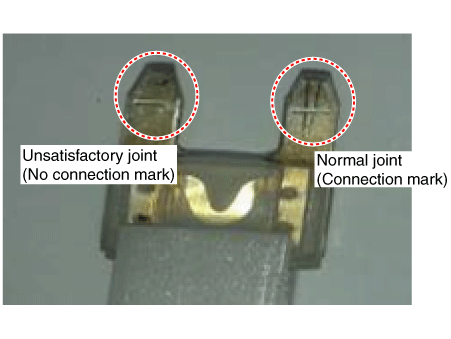

   1. Подтвердите нормальное соединение с клеммной частью.

      • Можно сделать подтверждение, чтобы убедиться, что разъем должным образом закреплены и присутствует метка соединения.



   2. Выполнить проверку сопротивления деталей.

Монтаж

1. 1

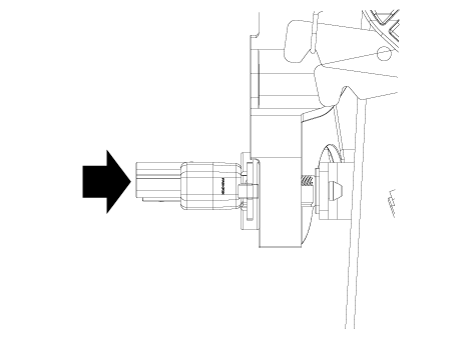

   Зафиксируйте рычаг педали тормоза и полностью вставьте тормозной выключатель так, чтобы Контактная часть невидима.



2. 2

   После вставки поверните переключатель тормоза на 45° против часовой стрелки, а затем соберите стопорную пластину, нажав.



3. 3

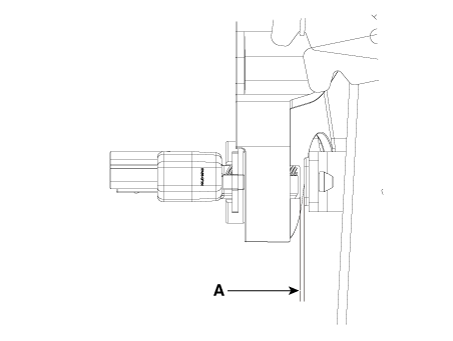

   Проверьте зазор между выключателем стоп-сигнала и кронштейном.

   Зазор стоп-сигнала (A): 1,0–2,0 мм (0,04–0,08 дюйма)



4. 4

   Установите разъем выключателя стоп-сигналов (А).



осмотр

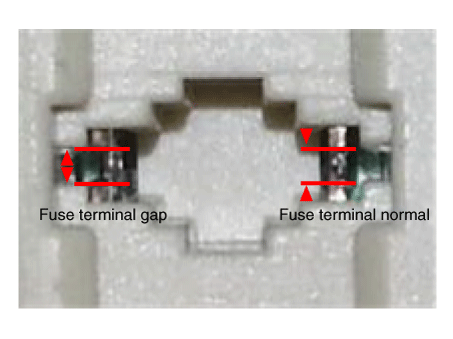

1. Проверка предохранителей

Установите тестовый предохранитель на предохранитель выключателя и часть предохранителя реле, чтобы подтвердить нормальную работу. совместная подгонка.

2. Анализ данных КДС

1. Проанализируйте данные KDS и проверьте исправность выключателя стоп-сигнала.

   1. Подключите KDS к разъему самодиагностики.

   2. Включите искровой выключатель.

   3. Нажмите на педаль тормоза.

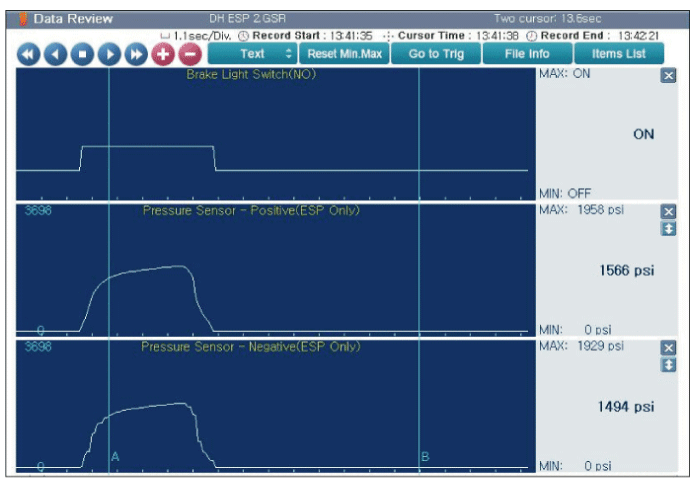

   4. Осмотрите категорию «тормозной выключатель», в которой отображается «датчик данные" КДС.)

      Нормальная форма сигнала: значение сигнала датчика давления будет изменить в соответствии с переключателем ВКЛ/ВЫКЛ тормоза.



3. Проверка разъема по каждой части

Проверьте наличие повреждений, перенапряжения клемм или неполного соединения в каждом разъеме.

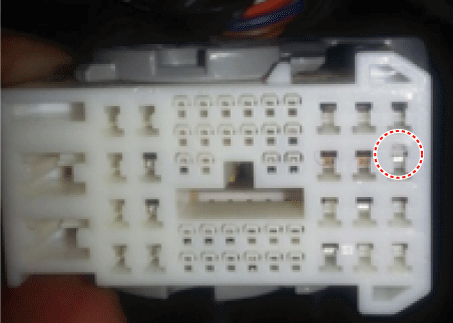

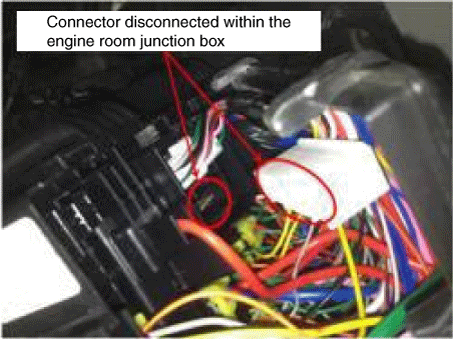

[Распределительная коробка машинного отделения]

[Модуль управления ABS/VDC]

4. Осмотрите упор схема лампы

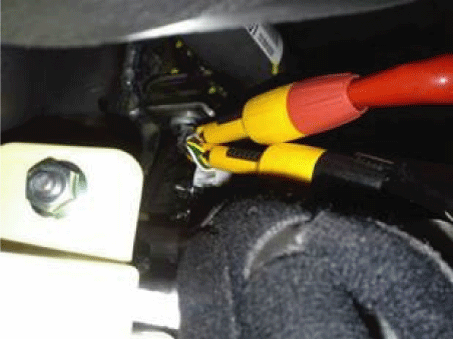

Подсоедините щуп к каждому клеммному проводу и проверьте осциллограмму сигнала.

[Вход/выход переключателя стоп-сигнала]

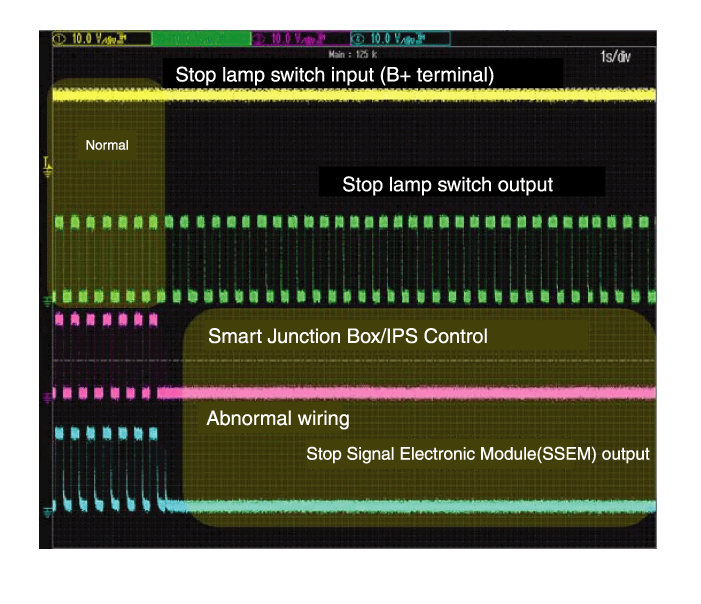

[Экран формы сигнала осциллографа]
