Тормозная магистраль

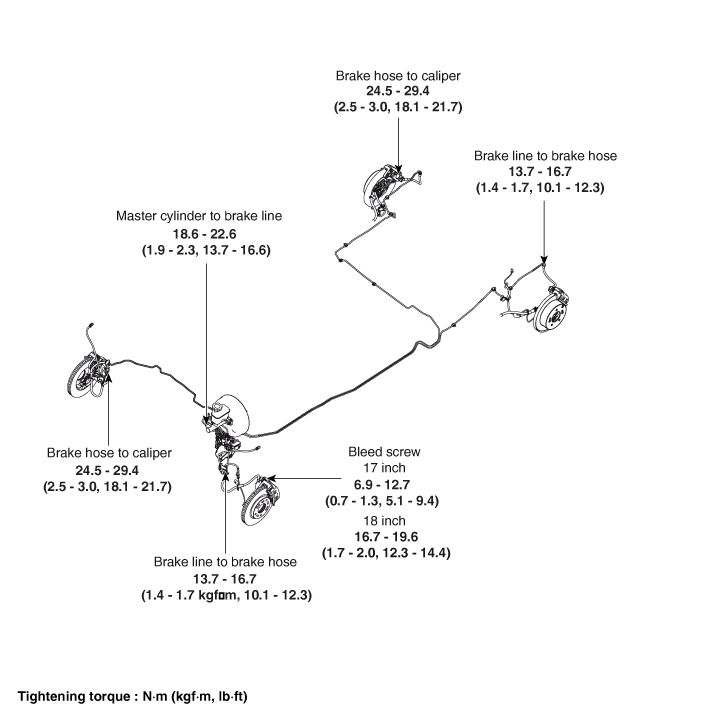

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2. 2

   Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

3. 3

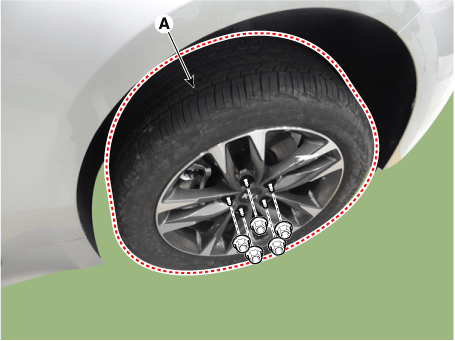

   Снимите колесные гайки, переднее/заднее колесо и шину (A) с передней/задней ступицы.

   Момент затяжки: 107,9–128 Н·м

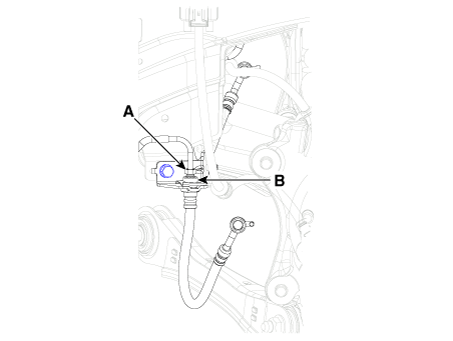

   [Передний]

4. 4

   Ослабьте накидную гайку (А) и отсоедините трубку.

5. 5

   Отсоедините хомут тормозного шланга (В).

   Момент затяжки : 13,7–16,7 Н·м

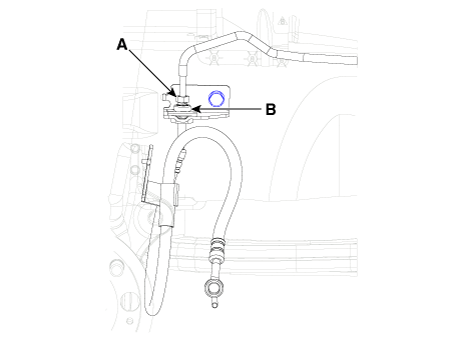

   [Задний]

6. 6

   Ослабьте накидную гайку (А) и отсоедините трубку.

7. 7

   Отсоедините хомут тормозного шланга (В).

   Момент затяжки : 13,7–16,7 Н·м



8. 8

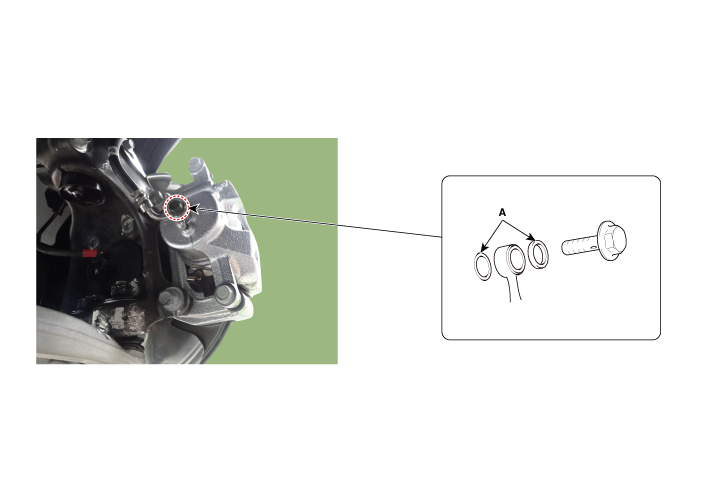

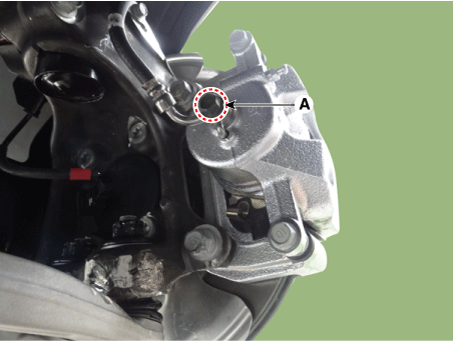

   Ослабьте болт шланга переднего/заднего тормозного суппорта (А).

   Момент затяжки : 24,5–29 Н·м



осмотр

1. 1

   Проверьте тормозные трубки на наличие трещин, изгибов и коррозии.

2. 2

   Проверьте тормозные шланги на наличие трещин, повреждений и утечек жидкости.

3. 3

   Проверьте накидные гайки тормозных трубок на наличие повреждений и утечек жидкости.

4. 4

   Проверьте монтажный кронштейн тормозного шланга на наличие трещин или деформации.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Процедуры прокачки тормозов»)

3. 3

   Проверьте пролитое тормозное масло.
