Kia Stinger CK Тест
Тормозная система

Педаль тормоза

Место в руководстве: Тормозная система
Общая информация — 8Обслуживание — 27Механическая система двигателя — 47Электрическая система двигателя — 19Система контроля выбросов — 12Управление двигателем/топливная система — 51Автоматическая система трансмиссии — 34Система полного привода (AWD) — 7Карданный вал и ось — 15Подвесная система — 25Рулевая система — 8Сдержанность — 19Тормозная система — 22Кузов (внутри и снаружи) — 47Передний ремень безопасности — 63Электрическая система кузова — 99Стеклоочиститель/омыватель ветрового стекла — 11Отопление, вентиляция, кондиционирование — 32
22шагов
~132мин
4/5сложность
0102030405022.617Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 22

Компоненты и расположение компонентов

Компоненты

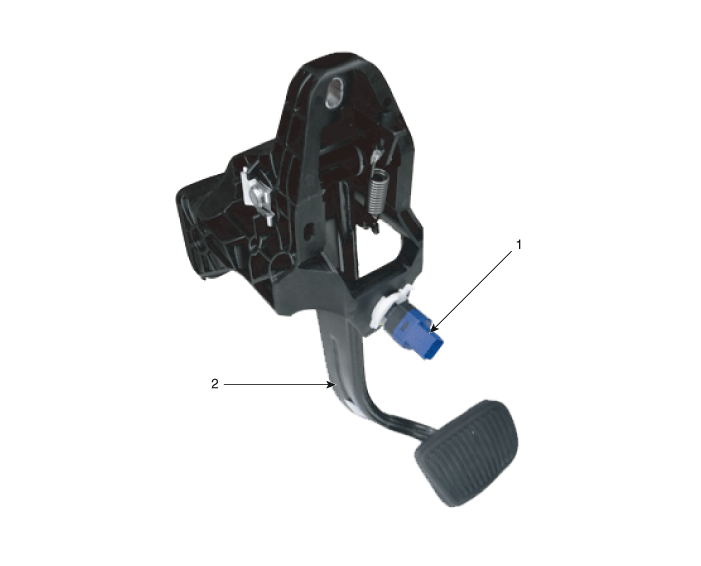

1. Выключатель стоп-сигнала 2. Педаль тормоза

Процедуры ремонта

Удаление

[левый руль]

  1. Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

  2. Снимите нижнюю панель аварийной подушки.

    (См. Кузов — «Нижняя панель аварийной площадки»)

  3. Снимите коленную подушку безопасности.

    (См. Система пассивной безопасности — «Модуль коленной подушки безопасности (KAB))».

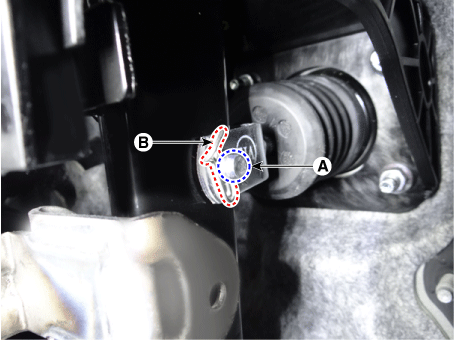

  4. Снимите стопорный штифт (А) и штифт с плоской головкой (В).

  5. Снимите разъем выключателя стоп-сигнала.

    (См. Тормозная система - «Переключатель карты остановки»)

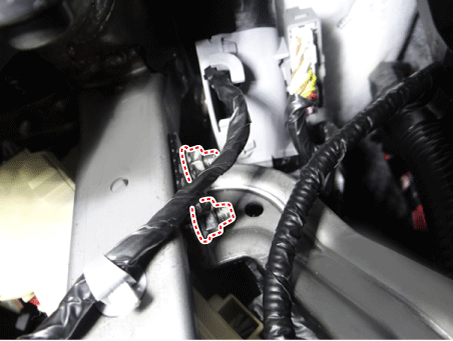

  6. Ослабьте гайки стопора педали тормоза и снимите стопор педали тормоза.

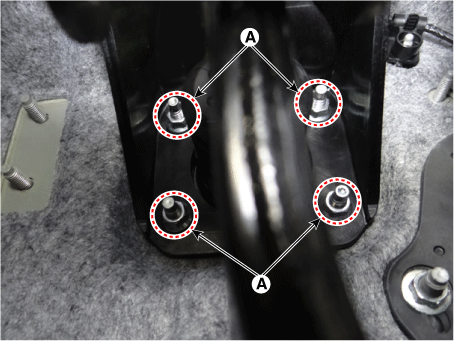

  7. Снимите гайки крепления усилителя тормозов (А).

    Момент затяжки: 16,7–23 Н·м

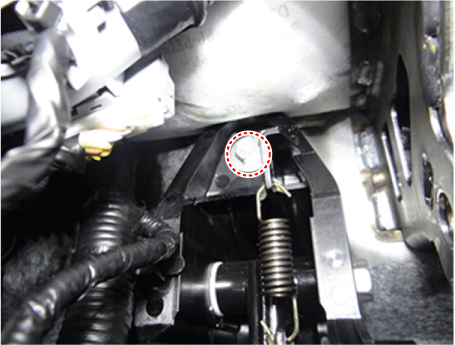

  8. Снимите верхний болт педали тормоза, а затем снимите узел педали тормоза.

    Момент затяжки: 16,7–26 Н·м

[Правый руль]

  1. Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

  2. Снимите нижнюю панель аварийной подушки.

    (См. Кузов — «Нижняя панель аварийной площадки»)

  3. Снимите коленную подушку безопасности.

    (См. Система пассивной безопасности — «Модуль коленной подушки безопасности (KAB))».

  4. Снимите встроенный центральный блок управления (ICU).

    (См. Электрическая система кузова — «Блок реле (пассажирский салон)»)

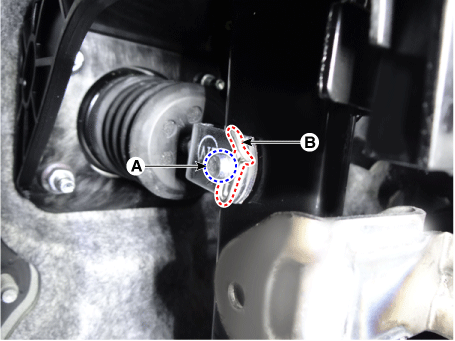

  5. Снимите стопорный штифт (А) и штифт с плоской головкой (В).

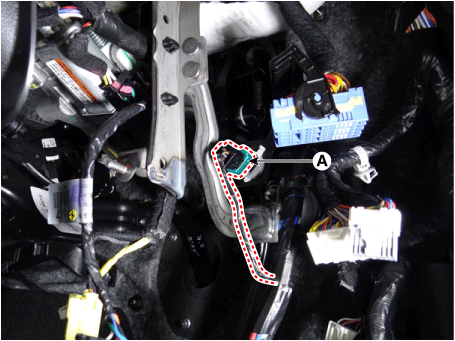

  6. Отсоедините разъем выключателя стоп-сигналов (А).

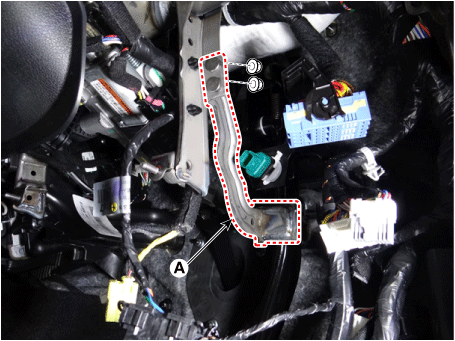

  7. Ослабьте гайки стопора педали тормоза и снимите стопор педали тормоза. (А).

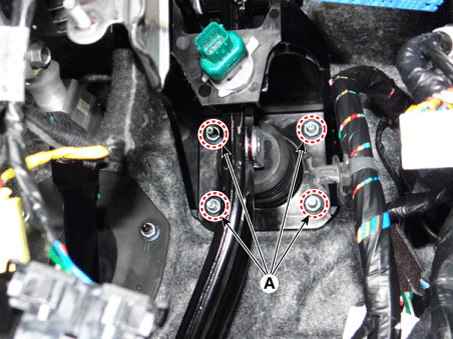

  8. Снимите гайки крепления усилителя тормозов (А).

    Момент затяжки: 16,7–23 Н·м

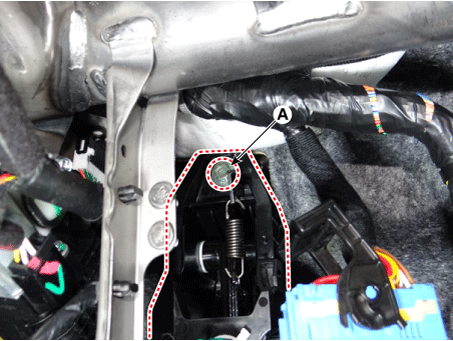

  9. Ослабьте верхний болт педали тормоза (А).

    Момент затяжки: 16,7–26 Н·м

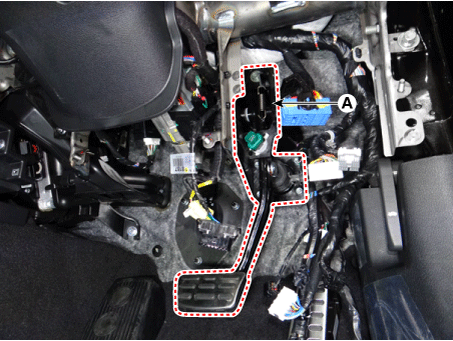

  10. Снимите узел педали тормоза (А).

осмотр

  1. Проверьте втулку на износ.

  2. Проверьте педаль тормоза на изгиб или скручивание.

  3. Проверьте возвратную пружину педали тормоза на наличие повреждений.

  4. Проверьте выключатель стоп-сигнала.

    (См. Тормозная система — «Выключатель стоп-сигналов»)

Монтаж

  1. Установите в порядке, обратном снятию.
