Kia Stinger: система передней подвески / передний нижний рычаг

Kia Stinger CK 2018-2023 Руководство по ремонту / Подвесная система / Система передней подвески / Передний нижний рычаг

Процедуры ремонта
Удаление

[Боковой рычаг 2WD]

1.

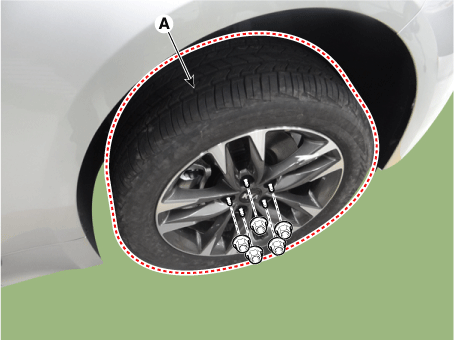

Снимите колесные гайки, переднее колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

2.

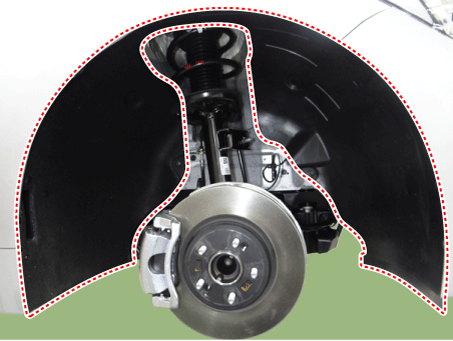

Снимите защиту переднего колеса.

3.

Снимите передний стабилизатор поперечной устойчивости.

(См. Система подвески — «Передний стабилизатор поперечной устойчивости»)

4.

Снимите боковую крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

5.

Снимите боковой рычаг.

Момент затяжки:

117,7–132,4 Н·м (12,0–13,5 кгс·м, 86,8–97,6 фунт·фут)

6.

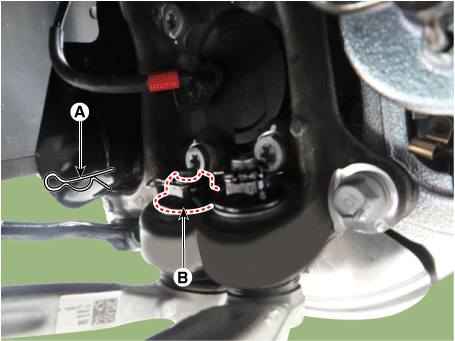

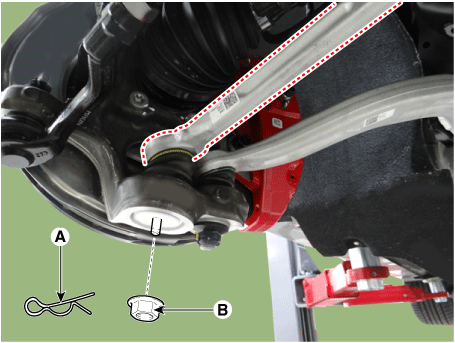

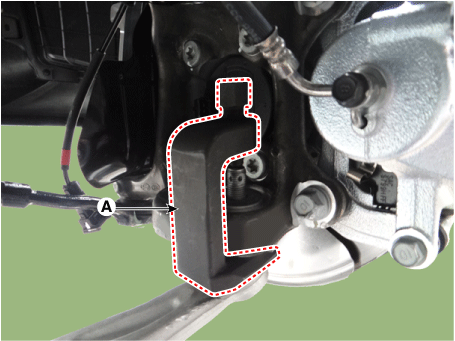

Ослабьте штифт бокового рычага (А) и гайку (В).

Момент затяжки:

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

7.

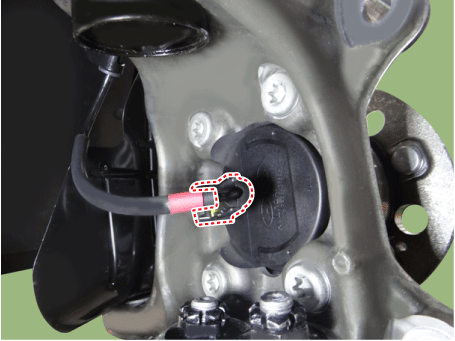

Отсоедините разъем датчика скорости вращения колеса.

8.

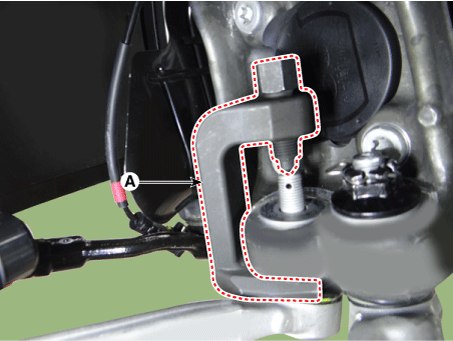

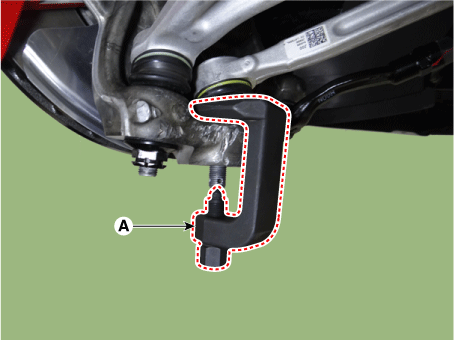

Снимите боковой рычаг с помощью съемника шарового шарнира (А).

9.

Установите в порядке, обратном снятию.

Установите на высоте пустого автомобиля, когда он собран.

10.

Проверьте переднее выравнивание.

(См. Система подвески — «Выравнивание»)

[Боковой рычаг полного привода]

1.

Снимите колесные гайки, переднее колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

2.

Снимите боковую крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

3.

Ослабьте штифт бокового рычага (А) и гайку (В).

Момент затяжки :

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

4.

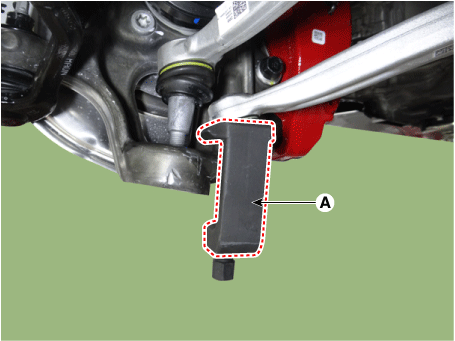

Снимите боковой рычаг с помощью съемника шарового шарнира (А).

5.

Снимите боковой рычаг.

Момент затяжки :

117,7–132,4 Н·м (12,0–13,5 кгс·м, 86,8–97,6 фунт·фут)

6.

Установите в порядке, обратном снятию.

Установите на высоте пустого автомобиля, когда он собран.

7.

Проверьте переднее выравнивание.

(См. Система подвески — «Выравнивание»)

[Компрессионный рычаг 2WD]

1.

Снимите колесные гайки, переднее колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

2.

Снимите защиту переднего колеса.

3.

Снимите передний стабилизатор поперечной устойчивости.

(См. Система подвески — «Передний стабилизатор поперечной устойчивости»)

4.

Снимите боковую крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

5.

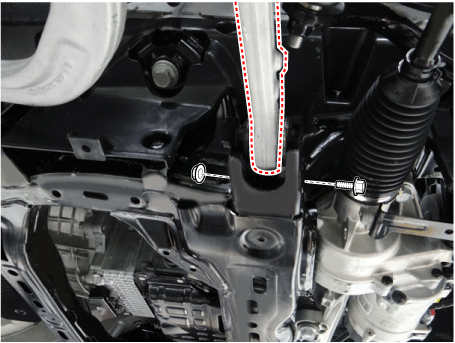

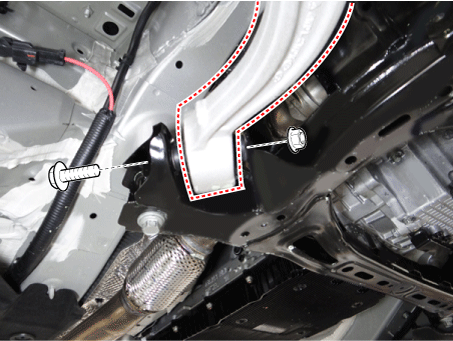

Ослабьте болт и гайку рычага сжатия на подрамнике.

Момент затяжки :

156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

6.

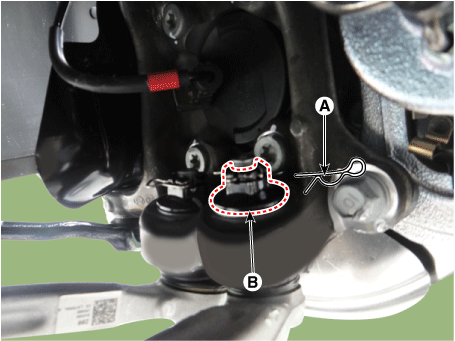

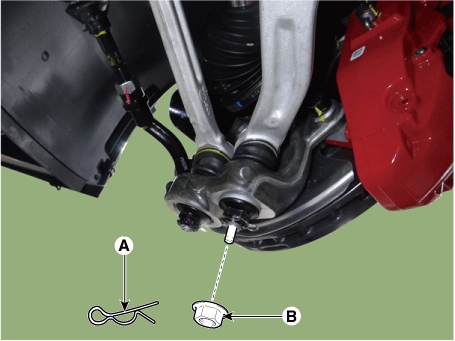

Ослабьте штифт прижимного рычага (А) и гайку (В).

Момент затяжки :

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

7.

Отсоедините разъем датчика скорости вращения колеса.

8.

Снимите компрессионный рычаг с помощью съемника шарового шарнира (А).

9.

Установите в порядке, обратном снятию.

Установите на высоте пустого автомобиля, когда он собран.

10.

Проверьте переднее выравнивание.

(См. Система подвески — «Выравнивание»)

[Компрессионный рычаг полного привода]

1.

Снимите колесные гайки, переднее колесо и шину (А) со ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные болты при снятии колеса. и шина (А).

2.

Снимите защиту переднего колеса.

3.

Снимите боковую крышку машинного отделения.

D 2.2 R VGT (см. Механическая система двигателя — «Под крышкой машинного отделения»)

G 2.0 T-GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

G 3.3 T-GDI LAMBDA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

4.

Ослабьте штифт прижимного рычага (А) и гайку (В).

Момент затяжки :

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

5.

Снимите компрессионный рычаг с помощью съемника шарового шарнира (А).

6.

Ослабьте болт и гайку рычага сжатия на подрамнике.

Момент затяжки :

156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

7.

Установите в порядке, обратном снятию.

Установите на высоте пустого автомобиля, когда он собран.

8.

Проверьте переднее выравнивание.

(См. Система подвески — «Выравнивание»)

осмотр
1.

Проверьте втулки нижнего рычага на наличие повреждений или признаков старения. Если необходимо, заменить нижний рычаг в сборе.

2.

Проверьте боковой рычаг на наличие повреждений или деформации.

3.

Проверьте все болты.
