Привод разблокировки парковки (трос разблокировки парковки)

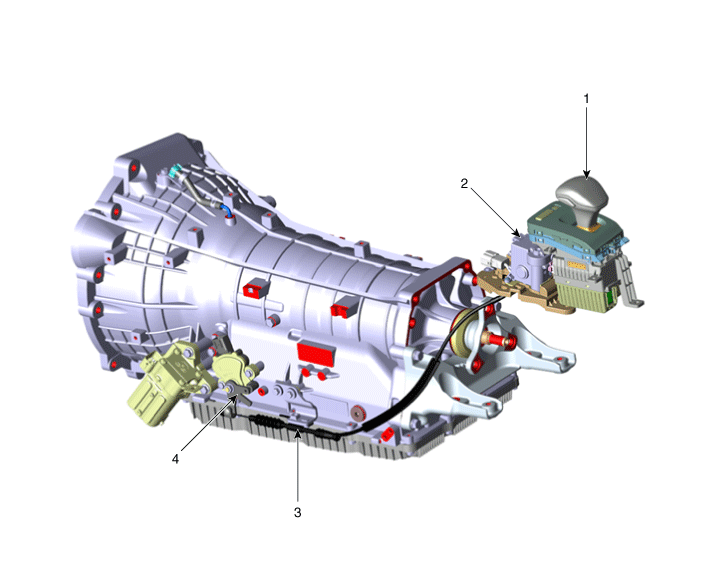

Компоненты и расположение компонентов

Компоненты

Принципиальные диаграммы

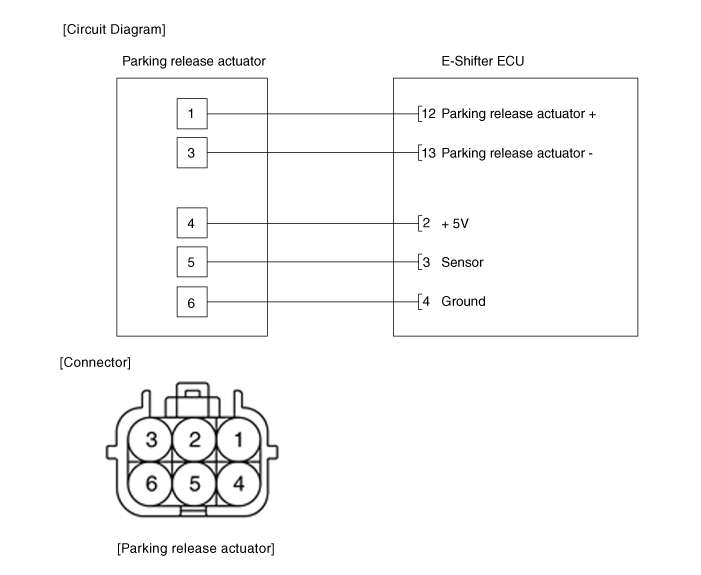

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1. 1

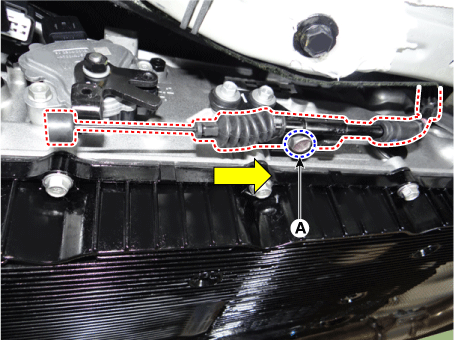

   Снимите трос разблокировки парковки после ослабления крепления (A).



2. 2

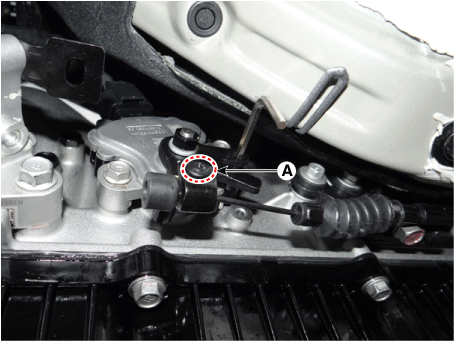

   Снимите трос разблокировки парковки с кронштейна после ослабления болта (А).

   Момент затяжки : 12,7–15,7 Н·м



3. 3

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

4. 4

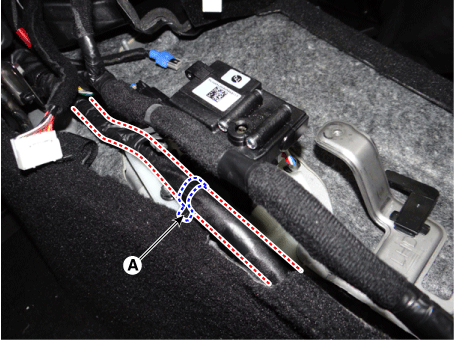

   Снимите фиксатор проводки (А) с привода разблокировки на стоянке.



5. 5

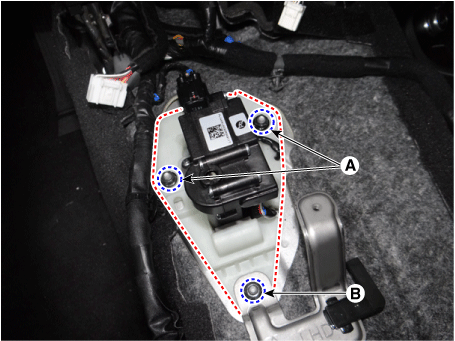

   Ослабьте гайки крепления привода разблокировки на стоянке (А, В).

   Момент затяжки :

   (A) 9,8–14,7 Н·м

   (B) 8,8–13,7 Н·м



6. 6

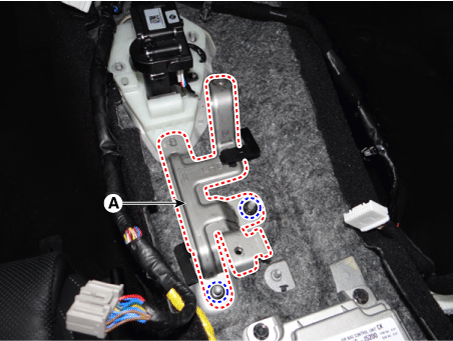

   Снимите скобу (А).

   Момент затяжки : 8,8–13,7 Н·м



7. 7

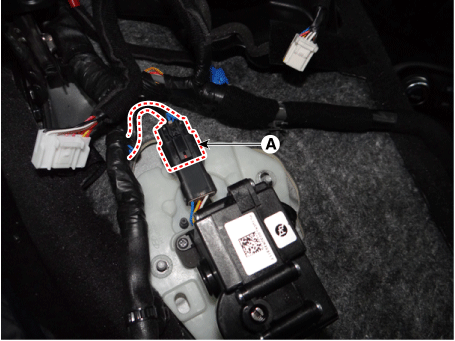

   Отсоедините разъем привода разблокировки парковки (А). Затем удалите кабель, потянув его в сторону салона автомобиля.



Монтаж

1. Установите в порядке, обратном снятию.
