Kia Stinger: Система автоматической коробки передач / Система управления автоматической коробкой передач
Описание и работа
| Описание |
Система управления автоматической коробкой передач полагается на различные измерения, чтобы определить текущее состояние управления и определить необходимые значения компенсации. Эти значения используются для управления исполнительными механизмами и достижения желаемого управляющего выхода.

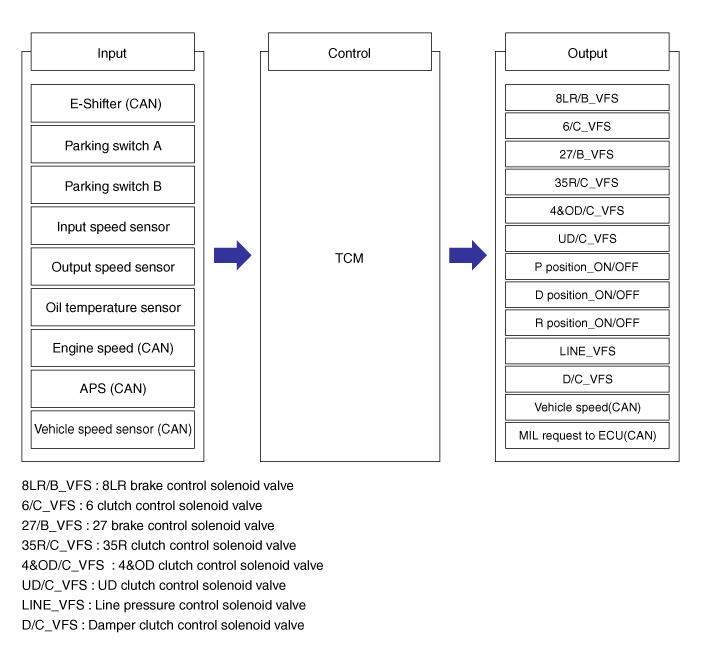

Состав системы управления

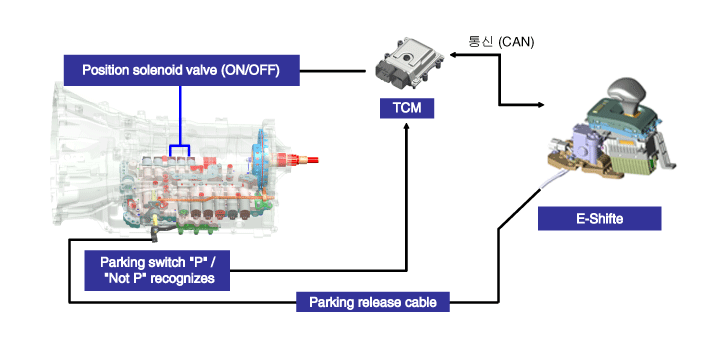

Сдвиг по проводам (SBW) Состав системы
▶ Принцип работы
| – |
Вместо кабеля система использует электронные сигналы для переключения между шестерни P-R-N-D. |
| – |
Конструктивно спроектирован так, чтобы автомобиль всегда находился в парковке. когда питание выключено. |
Процедуры ремонта
| Корректирование |
Адаптивные значения TCM обучение
| • |
Обучение адаптивным значениям TCM: когда происходит удар переключения или связанные детали при замене коробки передач необходимо выполнить обучение TCM. |
| • |
В следующем случае требуется обучение ТКМ. |
| – |
Замена АКПП в сборе |
| – |
Модернизация или замена TCM |
| – |
Замена электромагнитного клапана |
Процедура обучения адаптивным значениям TCM: повторите описанную выше процедуру не менее пяти раз. раз, как показано на рисунке ниже.
| • |

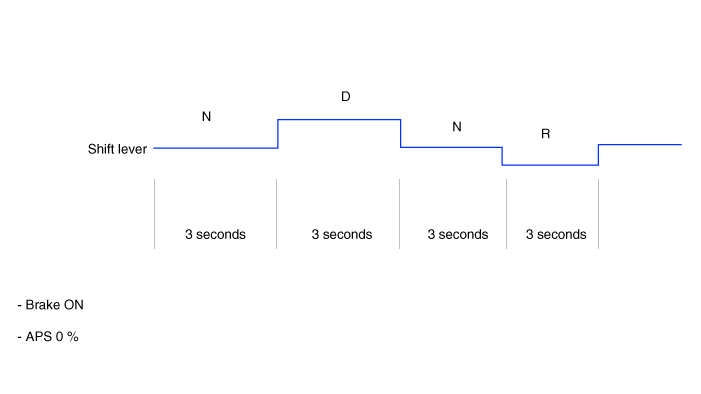

Статическое переобучение (условие: температура ATF 35–95°C (95–203°F)
|
| • |

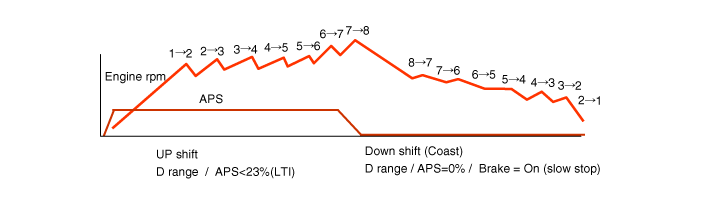

Обучение вождению |
| 1) |
Переведите автомобиль на все передачи в диапазоне D. Ехать от остановки до 1-й со 2-й на 3-ю с 4-й на 5-ю на 6-ю с 7-й на 8-ю с фиксированным дросселем открыть. |
| 2) |
Переключение вниз с 8-й на 7-ю, с 7-й на 6-ю, с 6-й на 5-ю, с 5-й на 4-ю, с 4-й на 3-й, 3-й на 2-й, 2-й на 1-й.
|
- Модуль управления коробкой передач (TCM)
- Электронный модуль
- Датчик температуры трансмиссионного масла
- Датчик скорости
- Парковочный переключатель
- Привод разблокировки парковки (трос разблокировки парковки)
- Э-шифтер
- Переключатель ингибитора
- Рычаг переключения передач
- Трос переключения передач
Технические характеристики
Сервисные данные
Сервисные данные
Автоматическая коробка передач
Элемент
Спецификация
Модель трансмиссии
A8LR1-1
Тип вождения
...
Модуль управления коробкой передач (TCM)
Компоненты и расположение компонентов
Расположение компонентов
1. Модуль управления коробкой передач
(ТКМ)
