Kia Stinger: система управления автоматической коробкой передач / выключатель ингибитора

Kia Stinger CK 2018-2023 Руководство по ремонту / Автоматическая система трансмиссии / Автоматическая система управления коробкой передач / Переключатель ингибитора

Технические характеристики

Элемент	Спецификация
Тип выхода	ШИМ
Электропитание (В)	5

Компоненты и расположение компонентов

Расположение компонентов

1. Переключатель блокировки

2. Рычаг ручного управления

Принципиальные диаграммы

Принципиальная электрическая схема

Процедуры ремонта

осмотр

Тщательно осмотрите разъем на наличие ослабления, плохого контакта, изгиба, коррозии, загрязнения, деформации или повреждения.

1.	Отсоедините разъем переключателя парковки.

2.	Включите зажигание "ВКЛ" и двигатель "ВЫКЛ".

Измерьте выходной сигнал в каждом диапазоне (P, R, N, D).

Код сигнала стол

Сигнал	п	р	Н	Д
S1	10 - 26,4%	31,4 - 55,0%	57,3 - 73,7%	76,6 - 90%
S2	90 - 73,6%	68,6 - 45,0%	42,7 - 26,3%	23,4 - 10%

Связь стол

Приколоть	Информация о подключении
1	Мощность (Ps,Ns)
2	Фонарь заднего хода
3	Питание (фонарь заднего хода)
4	Пс, Нс
5	Питание (5В)
6	Земля (5В)
7	S1
8	S2

Удаление

1.	Переключите передачу на «N».

2.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

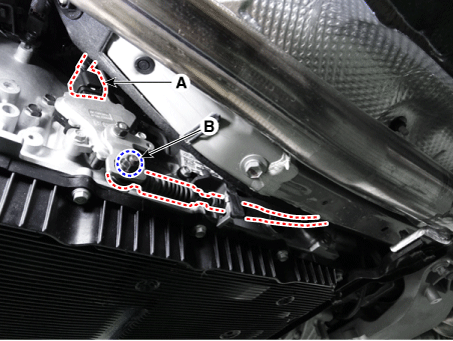

3.	Разъем переключателя блокировки (А) и ослабьте гайку (В).

4.	Снимите рычаг ручного управления (А), а затем снимите переключатель блокировки. (Б).

Монтаж

Установите переключатель блокировки (B) и рычаг ручного управления (A).

Слегка затяните болты и гайки, чтобы необходимые регулировки могут быть сделаны.

2.	Установите SST (09480-D2100).

Затяните болты крепления выключателя блокировки (А) и рычага ручного управления. монтажная гайка (В).

Момент затяжки :

(A) 9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

(B) 13,7–17,7 Н·м (1,4–1,8 кгс·м, 10,1–13,0 фунт·фут)

4.	Снимите SST (09480-D2100).

5.	Подсоедините разъем выключателя блокировки (А) и затяните крепление троса переключения передач. гайка (В).
