Kia Stinger: система управления автоматической коробкой передач / датчик скорости
Технические характеристики
| Технические характеристики |
|
Элемент
|
Спецификация
|
|
Тип
|
Датчик Холла
|
|
Условия эксплуатации (°C)°F
|
(от -40 до 150) от -40 до 302
|
|
Выходное напряжение (В)
|
Высокий: 1,4
|
|
Низкий: 0,7
|

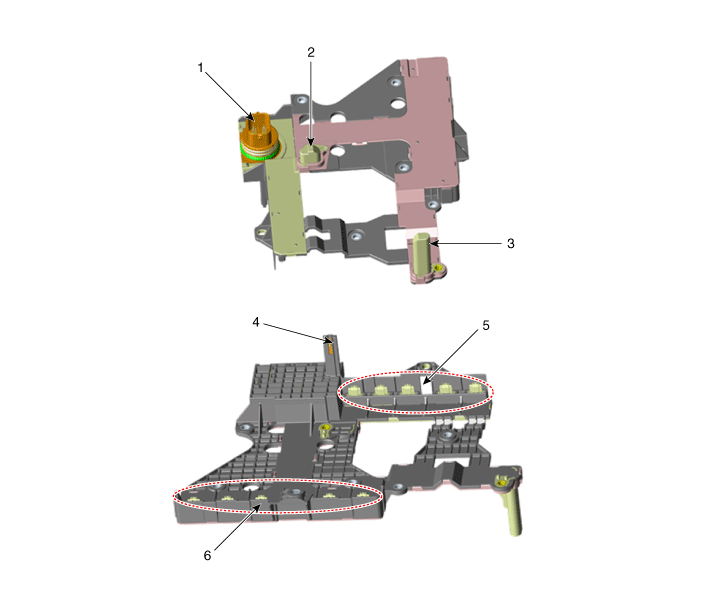

Компоненты и расположение компонентов
| Компоненты |
|
1. Разъем электронного модуля
2. Датчик выходной скорости 3. Датчик входной скорости |
4. Датчик температуры масла
5. Разъем электромагнитного клапана непрямого управления 6. Разъем электромагнитного клапана прямого управления |
Описание и работа
| Описание |
| • |
Датчик скорости интегрирован с модулем E. |
| • |
Датчик скорости использует датчик Холла типа электрического тока, в котором ток изменен |
| • |
Датчик скорости измеряет скорость вращения входа и выхода валов внутри трансмиссии и передает показания в TCM. |
| • |
Датчик предоставляет важные входные данные, используемые в управлении с обратной связью, крутящем моменте. управление муфтой гидротрансформатора, управление переключением передач, управление давлением в трубопроводе, сцепление контроль давления активации и анализ неисправности датчика. |

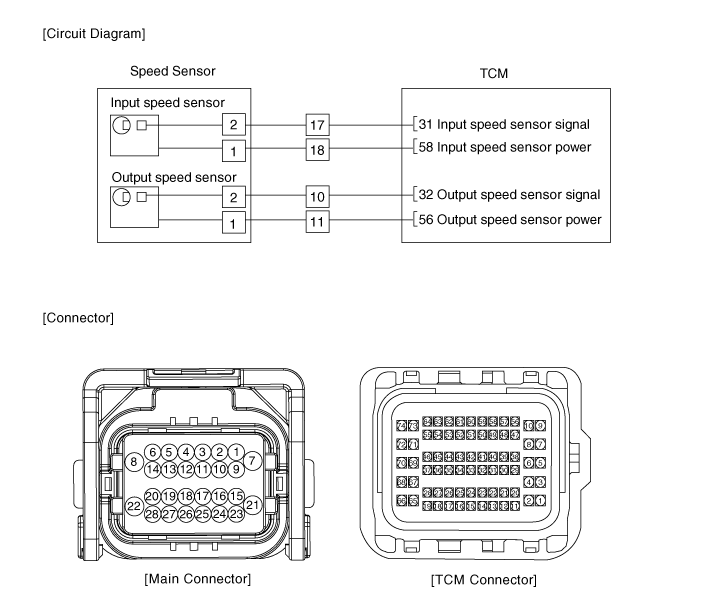

Принципиальные диаграммы
| Принципиальная электрическая схема |
Процедуры ремонта
| осмотр |
| 1. |
Проверьте форму сигнала датчика скорости с помощью KDS. |
| Замена |
Датчик скорости встроен в Е-модуль, который не подлежит разборке. Поэтому обратитесь к разделу «Электронный модуль» для получения информации о процедуре удаления или установки модуля. датчик скорости. |
| 1. |
Замените электронный модуль. (См. Систему управления автоматической коробкой передач — «Е-модуль») |
