Kia Stinger: система управления автоматической коробкой передач / парковочный переключатель

Kia Stinger CK 2018-2023 Руководство по ремонту / Автоматическая система трансмиссии / Автоматическая система управления коробкой передач / Парковочный переключатель

Технические характеристики

Элемент	Спецификация
Тип выхода	ШИМ (S1, S2), ВКЛ/ВЫКЛ (Ps, Ns)
Электропитание (В)	5 (С1, С2), 12 (Пс, Нс)

Таблица кодов сигналов

Сигнал	п	Не П
S1	5 В	0
S2	0	5 В
Пс	12 В	0
Ns	0	12 В

Компоненты и расположение компонентов

Расположение компонентов

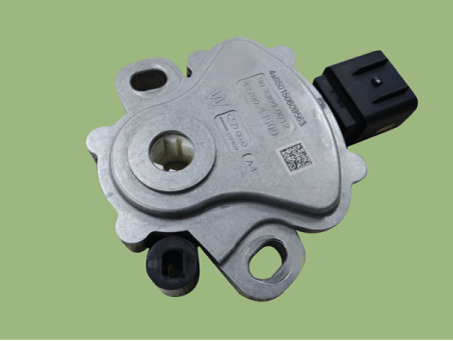

1. Парковочный переключатель

2. Рычаг блокировки парковки

Описание и работа

Описание

Система определяет, активна ли функция парковки в TCM, по тому, включен ли S1. Штифт (P) и штифт S2 (не P) включены или выключены в зависимости от рабочего угла.

Принципиальные диаграммы

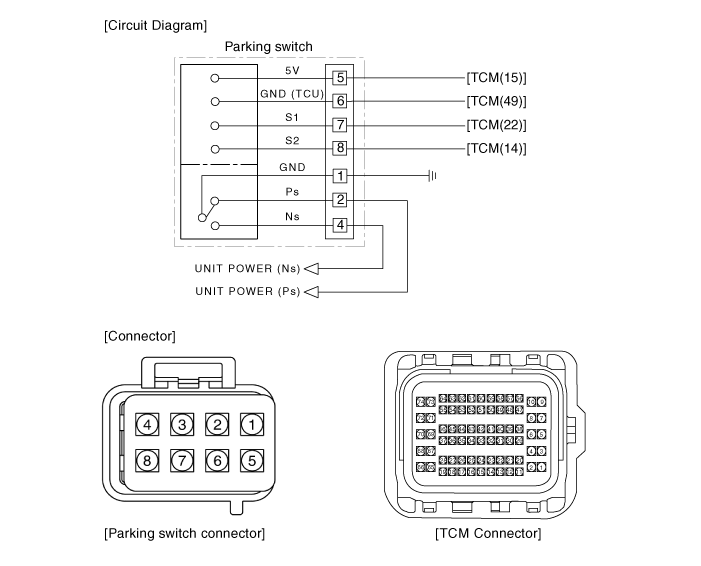

Принципиальная электрическая схема

Процедуры ремонта

осмотр

Тщательно осмотрите разъем на наличие ослабления, плохого контакта, изгиба, коррозии, загрязнения, деформации или повреждения.

1.	Отсоедините разъем переключателя парковки.

2.	Включите зажигание "ВКЛ" и двигатель "ВЫКЛ".

Измерьте каждый сигнал в диапазоне «P» или «не p».

Код сигнала стол

Сигнал	п	Не П
S1	10 - 38,4%	41,1 - 90%
S2	90 - 61,6%	58,9 - 10%

Связь стол

Приколоть	Информация о подключении
1	Земля (Ps,Ns)
2	Пс
3	-
4	Ns
5	Питание (5В)
6	Земля (5В)
7	S1
8	S2

Удаление

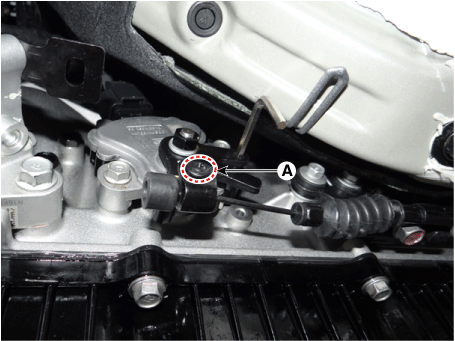

1.	Снимите трос разблокировки парковки после ослабления крепления (A).

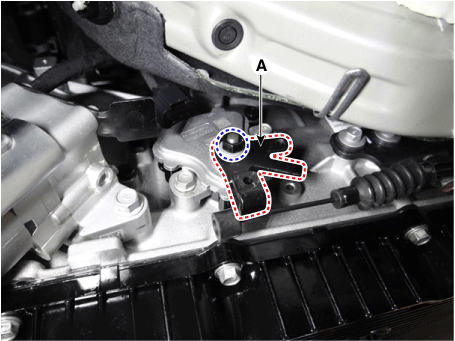

2.	Снимите рычаг парковочной разблокировки (А) после ослабления гайки.

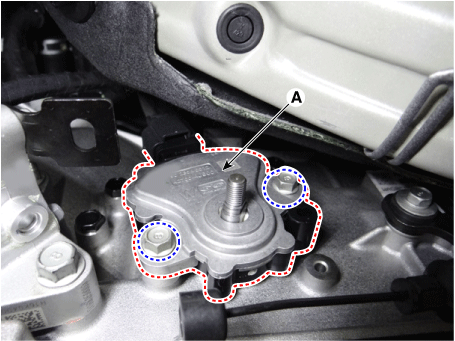

3.	Снимите переключатель стояночного тормоза (А) после ослабления болтов.

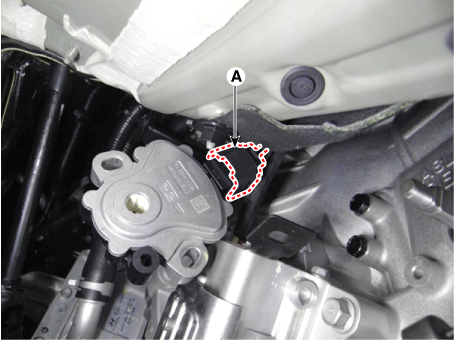

4.	Отсоедините разъем переключателя парковки (А).

Монтаж

1.	Подсоедините разъем переключателя парковки (А).

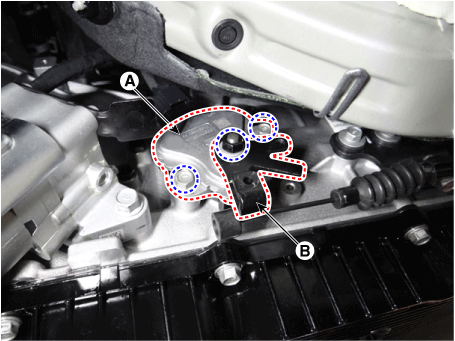

Установите переключатель парковки (A) и рычаг парковки (B).

Слегка затяните болты и гайки, чтобы необходимые регулировки могут быть сделаны.

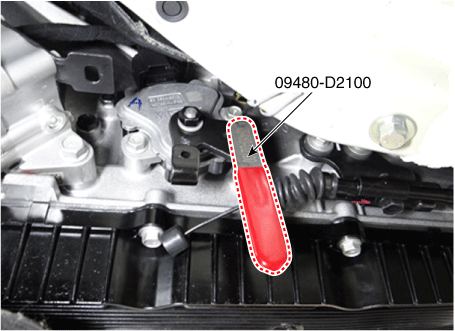

3.	Совместите отверстие в рычаге парковки с отверстием положения «P». парковочного выключателя, а затем вставьте направляющий штифт парковочного выключателя из нержавеющей стали (09480-D2100).

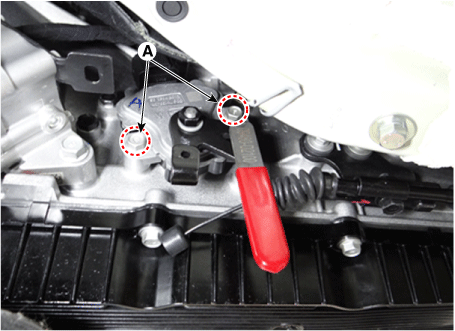

Затяните болты крепления переключателя стояночного тормоза (А).

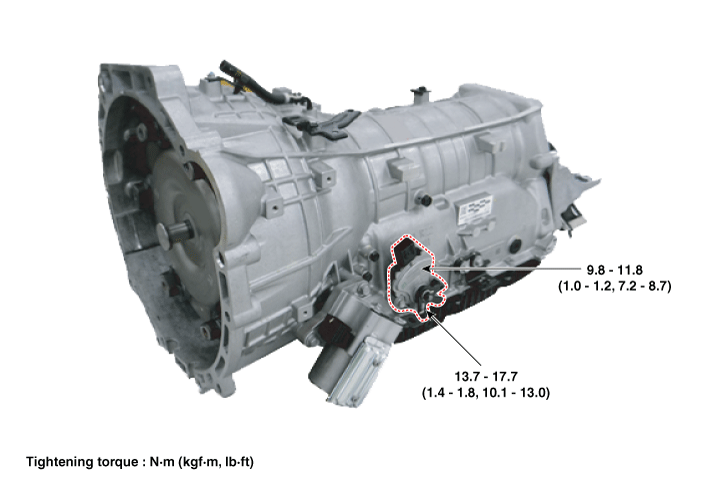

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

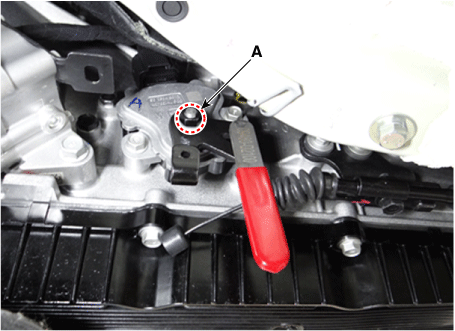

Затяните гайку крепления рычага парковки (А).

Момент затяжки :

13,7–17,7 Н·м (1,4–1,8 кгс·м, 10,1–13,0 фунт·фут)

6.	Снимите SST (09480-D2100)

Затяните крепление (A) после установки троса разблокировки парковки.

Имеющееся крепление (A) необходимо заменить новым. (Делать не использовать его повторно.)
