Рычаг переключения передач

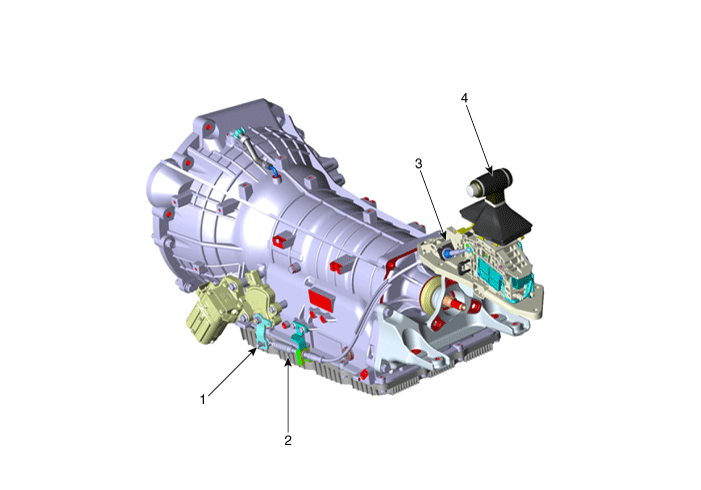

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

   Переключите передачу на «N».

2. 2

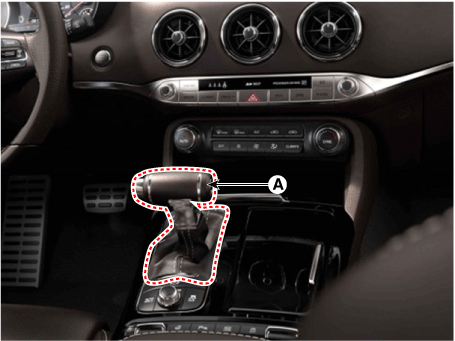

   Снимите ручку (А), потянув ее в направлении стрелки после снятия пыльники от верхней крышки консоли.



3. 3

   Снимите напольную консоль в сборе.

   (См. Кузов — «Узел напольной консоли»)

4. 4

   Отсоедините главный разъем рычага переключения передач.

5. 5

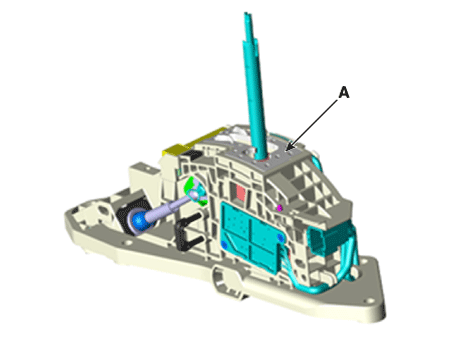

   Снимите рычаг переключения передач (А) после ослабления крепежных болтов.

   Момент затяжки : 8,8–13,7 Н·м



6. 6

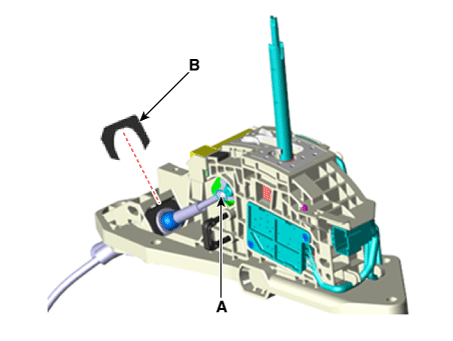

   Снимите стопорный штифт (A) и фиксатор троса переключения передач (B).



7. 7

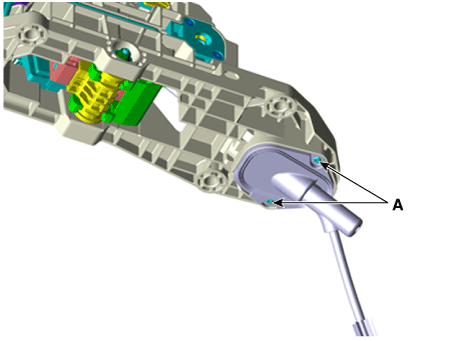

   Снимите трос переключения передач с рычага переключения передач после ослабления винтов (А).

   Момент затяжки :

   0,69 - 1,4 Н·м (0,07 - 0,14 кгс·м, 0,51 - 1,01 фунт-фут, 6,08 - 12,15 фунт·дюйм)



Монтаж

1. Установите в порядке, обратном снятию.
