Распределительная коробка (пространство для ног пассажира)

Компоненты и обзор компонентов

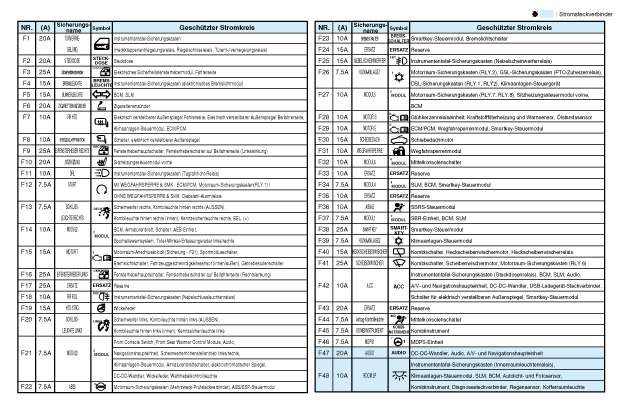

ОБЗОР КОМПОНЕНТОВ

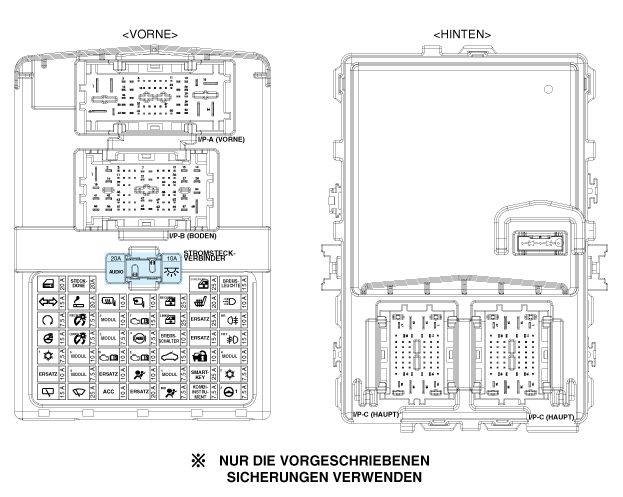

Блок предохранителей приборной панели (I/P)

Цепь (блок предохранителей панели приборов)

процедуры ремонта

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ

1. 1

   Убедитесь, что держатели предохранителей надежно закреплены, а предохранители прочно сидят в держателях.

2. 2

   Проверьте мощность предохранителей для каждой цепи подходит есть.

3. 3

   Проверьте предохранители на наличие повреждений.

Диагностика с помощью КДС

1. 1

   Диагностику блока предохранителей в салоне можно выполнить с помощью KDS. становиться. Блок предохранителей в салоне связан с KDS, который затем отображает входные и выходные сигналы с кодами.

2. 2

   Для диагностики работы блока предохранителей в салоне выберите модель автомобиля, а затем салон.

3. 3

   Для запроса текущего входного/выходного значения блока предохранителей в салоне проверьте «Текущие данные». Здесь состояние входа/выхода отображается блок предохранителей салона.

4. 4

   Если функциональная проверка выводов блока предохранителей салона должно быть выполнено, выберите "Проверка привода".

расширение

1. 1

   Отсоедините кабель заземления аккумуляторной батареи.

2. 2

   Снимите нижнюю облицовку приборной панели.

   (См. Кузов — «Нижняя отделка приборной панели»)

3. 3

   Разъем (A) со стороны предохранителей внутреннего блока предохранителей снять его.

4. 4

   Снимите зажим (В) блока предохранителей в салоне.



5. 5

   Ослабьте крепежные гайки, затем снимите блок предохранителей в салоне (А).



6. 6

   Отсоедините разъем (А) от задней части внутреннего блока предохранителей.



монтаж

1. 1

   Установите блок предохранителей в салоне.

2. 2

   Подсоедините разъемы внутреннего блока предохранителей.

3. 3

   Установите нижнюю панель приборов.

4. 4

   Подключите отрицательный (-) полюс батареи.

5. 5

   Убедитесь, что все системы работают правильно.
