Главный цилиндр

Компоненты и расположение компонентов

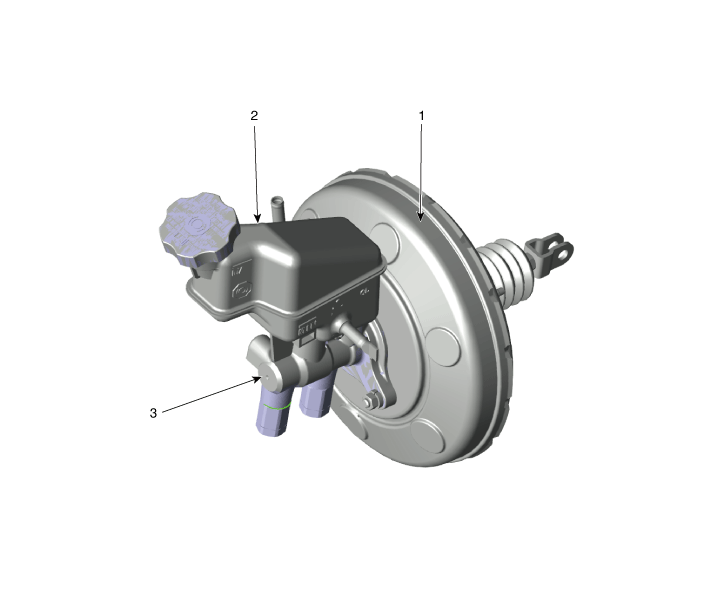

Компоненты

Процедуры ремонта

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите батарею и поддон для батареи. G 1,0 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») G 1,2 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея») F 1,0 MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)
3. 3

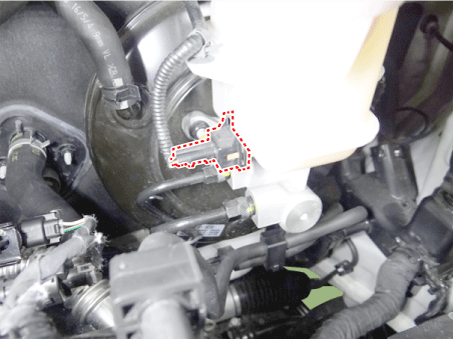

   Снимите разъем датчика уровня тормозной жидкости.



4. 4
   Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.
5. 5

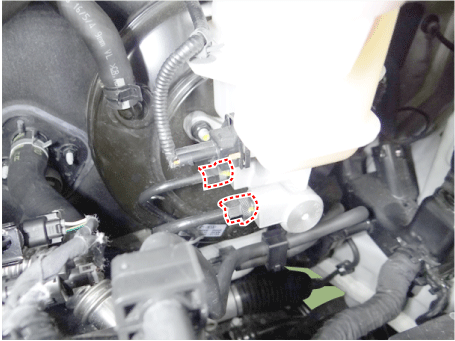

   Отсоедините тормозную трубку от главного цилиндра, ослабив накидную гайку трубки. Момент затяжки: ABS: 12,7–16,7 Н·м ESC: 18,6–23 Н·м



6. 6

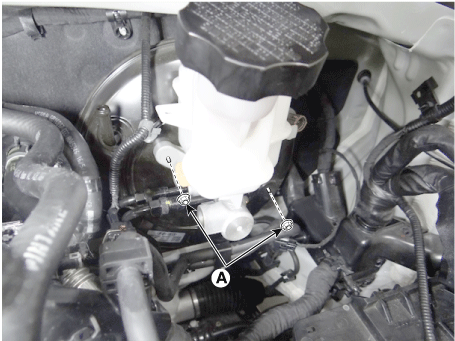

   Ослабьте гайку главного цилиндра (А) и снимите главный цилиндр.

   Момент затяжки: 9,8–15,7 Н·м



Монтаж

1. 1
   Установите в порядке, обратном снятию.
2. 2
   После установки прокачайте тормозную систему. (См. Тормозная система — «Тормозная система»)
