Kia Picanto: Тормозная система / Тормозная магистраль

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Тормозная система / Тормозная система / Тормозная магистраль

Компоненты и расположение компонентов

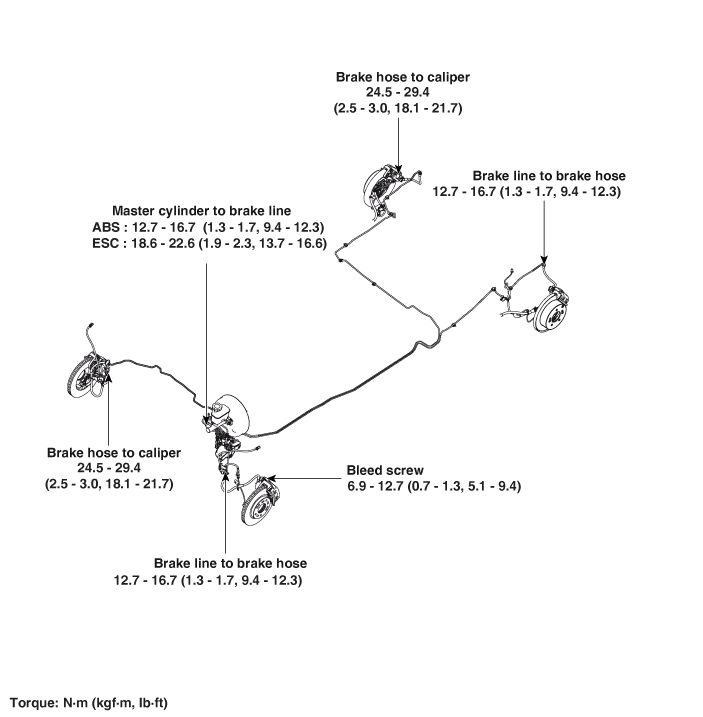

Компоненты

Процедуры ремонта
Удаление
1.

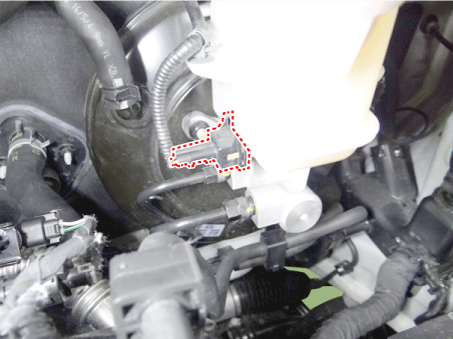

Снимите разъем датчика уровня тормозной жидкости.

2.
Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.
Делать Не проливайте тормозную жидкость на автомобиль, так как это может повредить краску. Если тормозная жидкость попала на краску, немедленно смыть водой вода.
3.

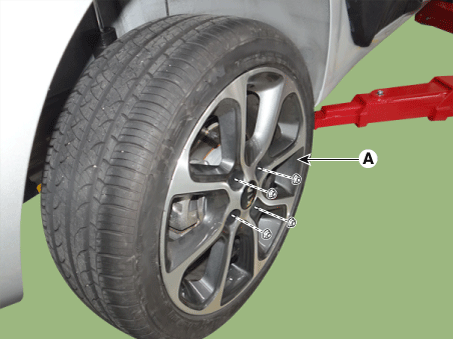

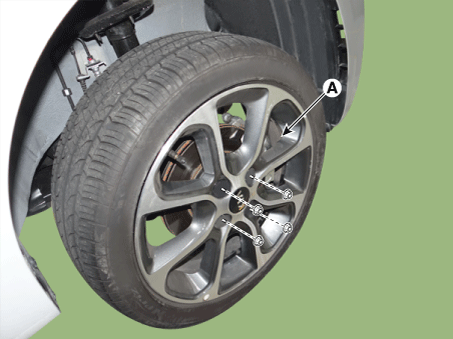

Снимите шину переднего/заднего колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)
[Передний]

[Задний]

4.

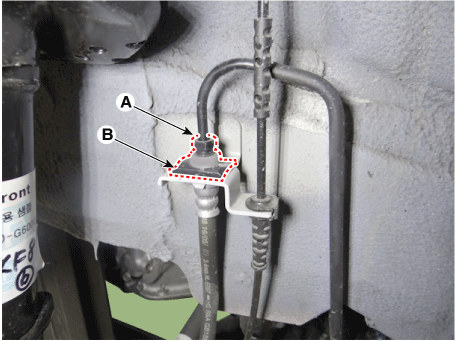

Отсоедините тормозную трубку, ослабив накидную гайку трубки (А).
5.
Снимите хомут тормозного шланга (В).
Момент затяжки:
12,7–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

6.

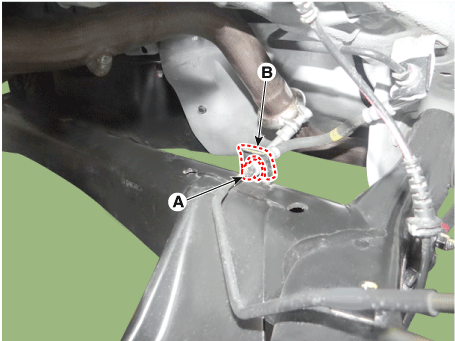

Отсоедините тормозную трубку, ослабив накидную гайку трубки (А).
7.
Снимите хомут тормозного шланга (В).
Момент затяжки:
12,7–16,7 Н·м (1,3–1,7 кгс·м, 9,4–12,3 фунт-фут)

8.

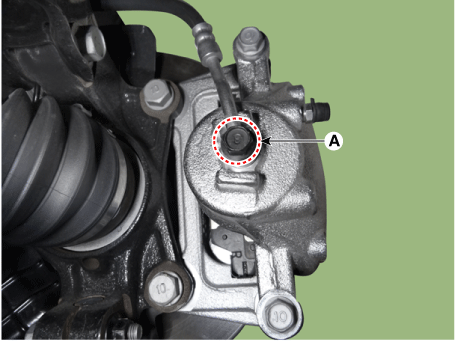

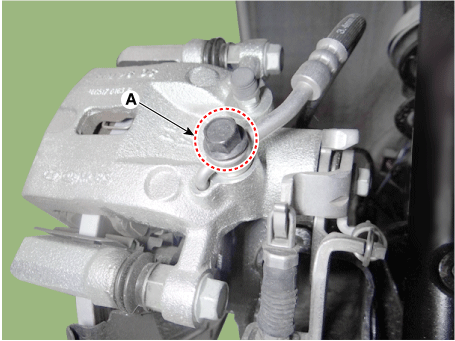

Отсоедините тормозной шланг от тормозного суппорта, ослабив болт (А).
Момент затяжки:
24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)
[Передний]

[Задний]

осмотр
1.
Проверьте тормозные трубки на наличие трещин, изгибов и коррозии.
2.
Проверьте тормозные шланги на наличие трещин, повреждений и утечек жидкости.
3.
Проверьте накидные гайки тормозных трубок на наличие повреждений и утечек жидкости.
4.
Проверьте монтажный кронштейн тормозного шланга на наличие трещин или деформации.
Монтаж
1.
Установите в порядке, обратном снятию.

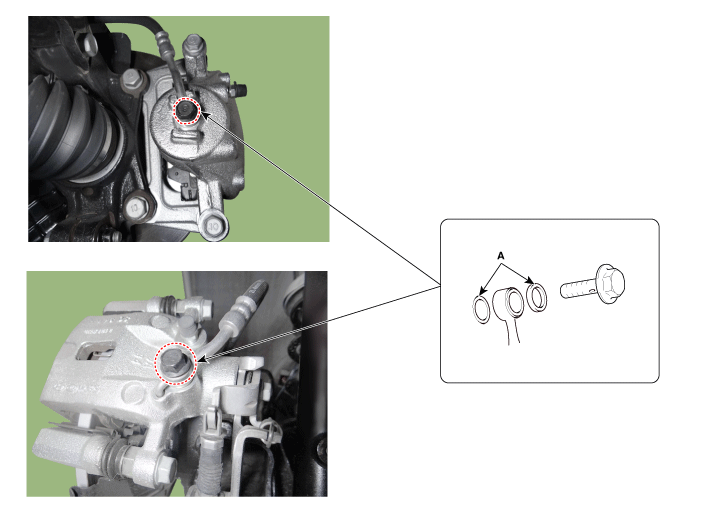

При установке используйте новую шайбу (А).

2.
После установки прокачайте тормозную систему.
(См. Тормозная система — «Тормозная система»)
3.
Проверьте пролитое тормозное масло.
